Thông tin chi tiết sản phẩm:
|
Tên sản xuất: | Máy nâng kính | Trọng lượng kính: | 400 kg / 600 kg / 800 kg |
---|---|---|---|
Mút thủy tinh: | 4/6/8 trở lên | Nhãn hiệu: | Lệ Giang kính |
Sự bảo đảm: | 1 năm | Vôn: | 220 V |
Điểm nổi bật: | Dỡ Máy nâng kính chân không,Máy nâng kính chân không 300kg,Máy nâng kính chân không tải |

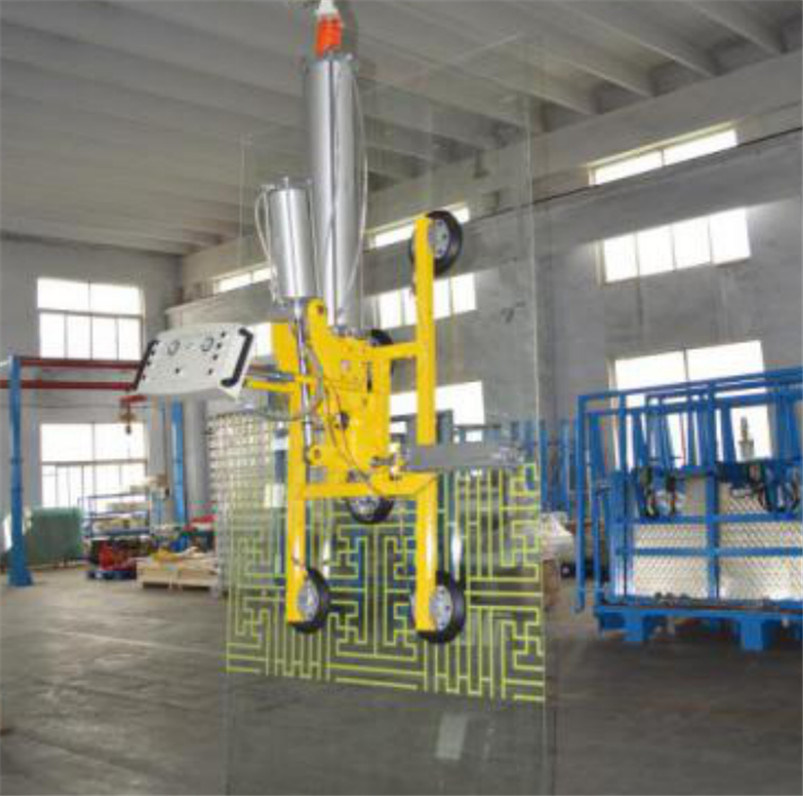

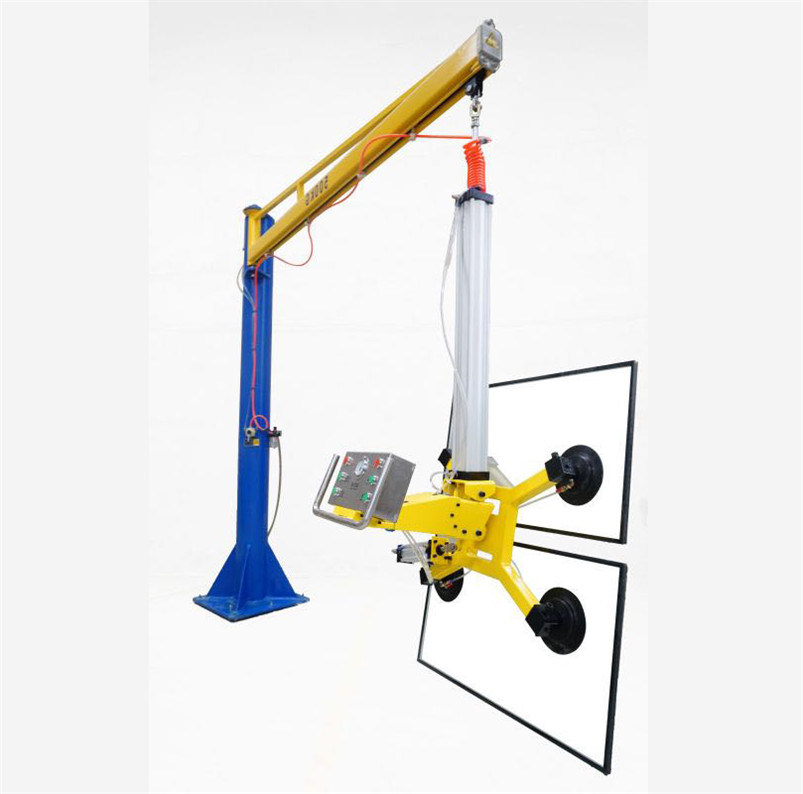

Máy nâng kính chân không bằng khí nén với cánh tay bốn mét và chiều dài bốn mét
1. Mô tả chức năng củathiết bị nâng kính
Các thông số của máy nâng kính:
Cấu hình tham số |
ỞCấu hình tham số | ỞCấu hình tham số | ỞCấu hình tham số |
tải KG | 400kg | 600kg | 800kg |
Mô hình | DP-X4P | DP-X6P | DP-X8P |
Trọng lượng chết KG | 70kg | 90kg | 100kg |
Kích thước tối thiểu
|
0,85 × 0,75 × 0,3M | 1,5 × 1,15 × 03 triệu | 1,5 × 1,15 × 0,3M |
Kích thước tối đa
|
1,2 × 0,9 × 0,3M | 1,8 × 1,0 × 0,3M | 2,5 × 1,0 × 0,3 triệu |
Kích thước cốc hút mm | (kích thước cốc hút tiêu chuẩn thống nhất, mỗi thiết bị có thể được sử dụng chung) | ||
Cốc hút đơn mang KG |
100kg (tải trọng thử nghiệm thực tế có thể đạt hơn 180kg) |
||
Chức năng xoay | Xoay thủ công 360 ° (thiết bị tiết kiệm lao động đặc biệt, an toàn và đáng tin cậy, dễ vận hành) | ||
quét ngược | Quay tay 90 ° (thiết kế nhân bản, cân bằng tự động, nhanh chóng và tiết kiệm lao động) | ||
Điện áp DC | DC12V (tích hợp 2 thời lượng pin dài hơn) | ||
Sức bền | Sử dụng được 3-5 ngày cho một lần sạc, có thể sử dụng luân phiên hai viên pin | ||
Thanh mở rộng MM | 500mm (chiều dài một mặt, đặc điểm kỹ thuật thủy tinh đặc biệt có thể được tùy chỉnh) | ||
Hệ thống điều khiển | Hút và xả điều khiển từ xa có dây | ||
Có thể tùy chỉnh | Lưu ý: nó có thể được tùy chỉnh theo yêu cầu quy trình cụ thể của bạn, kích thước và trọng lượng phôi. | ||
Tiêu chuẩn cân nặng |
Trọng lượng kính thông thường = chiều dài × chiều rộng × độ dày × tỷ trọng kính 2,5 ÷ 1000 000 = trọng lượng kính 3660 × 2440 × 19 × 2,5 ÷ 1000 000 = 424KG |
||
hệ số an toàn
|
Theo quy định an toàn CE của Châu Âu đối với vận thăng và các quy định phòng ngừa tai nạn của Đức uvv 18 và VBG 9a, hệ số an toàn tốt nhất của địu chân không là 2.0, hệ số z là 2.0, tải trọng là 1570n |
Phần có điện:
(1) Bộ thay đổi điện áp chân không và bộ phận cảnh báo còi được kết nối với bộ nâng chân không.Nếu tải trên máy hút không còn đạt áp suất cài đặt hoặc xảy ra sự cố điện, bộ phận báo động sẽ kích hoạt cảnh báo màu tím từ yếu đến yếu và còi kêu., Yêu cầu nhà điều hành giải quyết vấn đề này trong thời gian tốt.
● Phần chân không:
(1) Máy nâng hút sử dụng máy bơm chân không cánh quay không dầu của Đức với công suất bơm 8 m3 / h, độ chân không lớn trên 85%, tiết kiệm năng lượng, nhỏ gọn và nhẹ, không cần bảo trì, v.v.;
(2) Toàn bộ bộ thiết bị được trang bị 6 giác hút chân không, hấp phụ đa điểm, để đảm bảo rằng tấm có thể chứa một lượng lớn bên cạnh việc nghiêng trong suốt thời gian xử lý
(3) Vải cốc hút là cao su nitrile đường kính 360mm, dầu (benzen), bền, chịu axit và kiềm, và có thể hấp phụ thành công bằng FRP để đạt được chiều cao cốc hút thích hợp.Áp suất hút cực lớn theo lý thuyết = địa điểm đẹp (sản phẩm vật lý * hệ số) * độ giãn dài tính toán (0,6 bar);(0,18 * 0,18 * 3,14) * 0,6 * 10000 = 610,416, tương đương 610,4 kg.Theo hệ số an toàn trong bốn trường hợp, lực hút cho phép xác thực của cốc hút là 610,4 / 4 = 152,6 kg.Tổng năng lượng hút của 6 giác hút là 600kg.Lưu ý: Áp suất hút chân không cho trong bảng trên được tính dưới độ chân không 60%.Trong điều kiện làm việc hàng ngày, bằng tốt nghiệp chân không tiện ích có thể đạt hơn 85%
(4) Cảm biến ứng suất chân không được sản xuất bởi thương hiệu Panasonic của Nhật Bản, và mức độ căng thẳng báo động được đặt thành chân không 60%;
(5) Mỗi cốc hút được trang bị một van bi thí điểm để điều khiển việc đóng mở, đảm bảo rằng các dụng cụ giống nhau có thể được sử dụng trên một loạt các thông số kỹ thuật của bảng điều khiển;
(6) Các thành phần trên và dưới của thanh hút được hướng lên trên bằng một lò xo.Lúc này, nếu tấm không phẳng, lò xo sẽ đóng vai trò như một bộ đệm để tải đều tấm hút để đảm bảo sự an toàn và chắc chắn của tấm hút.
● Nhìn chung:
(1) Theo định dạng tiện ích chân không DIN EN 13155 của Liên minh Châu Âu cho việc xây dựng bên ngoài của các bức tường rèm.
(2) Xử lý ngang, lật vận hành bằng điện và xử lý dọc.
(3) Thiết kế linh hoạt, có thể được sử dụng để đối phó với các kích thước độc đáo của FRP.
