Thông tin chi tiết sản phẩm:
|
| Tên sản xuất: | Xe hút kính | Ứng dụng: | Đang tải kính |
|---|---|---|---|
| Trọng lượng: | 300kg / 500kg / 900kg | sử dụng: | Nâng kính |
| Sự bảo đảm: | 1 năm | Máy điện: | 4kw |
| Điểm nổi bật: | thiết bị nâng chân không kính,máy nâng chân không cơ học,Xe hút 500Kg |
||
Sucker Car 500Kg để chuyển kính và tải hoặc tải kính
Mô tả Sản phẩm:
Xe hút dịch kính được vận hành bằng điện và thủy lực.Toàn bộ hệ thống bao gồm thiết bị chân không điện, thiết bị biểu diễn điện, thiết bị biểu diễn thủy lực, hệ thống truyền động điện và hệ thống bảo vệ an toàn, có thể thực hiện hoạt động kẹp, nâng và mang kính đến một vị trí cụ thể.Nó cũng có thể được lắp ráp thành nhiều mô hình khác nhau để thích ứng với các hệ thống khác nhau.
| Thông tin | Chi tiết |
| Thích hợp để nâng |
Tính chất vật liệu: Kín khí / không xốp, bề mặt nhẵn Ví dụ: kính phẳng, kính xây dựng, các loại kính gia công và kính đặc biệt |
| Trọng lượng | 500kg |
二, FREDDIE
| Tên | Loại: FVL-CS500-10 500KG |
| Công suất tải an toàn |
500kg,
|
| Kích cỡ cơ thể | 2850mm * 1200mm * 1750mm |
| Mô tả Suckers | Cao su đen, chống mài mòn, |
| Sức mạnh | 200Ah (24V) * 4 chiếc |
| Sạc điện |
110V ~ 240V, 50 / 60Hz |
| Công suất máy | 4KW |
| Trọng lượng | 500kg |
| Vật liệu phù hợp | Cốc thủy tinh |
| Cách sử dụng | Vận hành thủ công |
| trọng lượng sản phẩm |
1500kg |
|
Mức độ ồn
|
Dưới 70 Db |
三, FREDDIE
| Nghiêng thủy lực 180 ° lên và xuống khi dừng ở bất kỳ vị trí nào. | |
| Đầu thủy lực quay sang trái và phải 90 ° khi dừng ở bất kỳ vị trí nào. | |
| Nâng hạ thủy lực lên đến 4000mm. | |
|
Chức năng |
Thủy lực kéo dài tay nâng lên 1000mm. |
| Ô tô động cơ điện, điều khiển bằng vô lăng | |
| Thủy lực di chuyển sang trái và phải 90 ° | |
| Sạc lại khi điện năng dưới 30% | |
| Sự hướng dẫn | Tích lũy hệ thống không trở lại và hệ thống bù chân không |
四, Các bộ phận chính của máy
1. Phần cốc hút hoàn toàn bằng điện:
● Máy tính lái xe có thiết bị bảo vệ quá dòng điện áp thấp để ngăn chặn hiệu quả điện áp thấp gây hại cho hệ thống điện.
● Trạm bơm thủy lực hiệu suất cao
● Được trang bị công tắc hành trình điện tử, nó có thể kiểm soát chính xác chiều cao nâng tối đa của giàn, bảo vệ hiệu quả động cơ nâng và kéo dài thời gian sử dụng động cơ.
sự sống.
● Động cơ truyền động có ưu điểm là công suất mạnh, hiệu suất ổn định và tiếng ồn thấp.
● Ắc quy công nghiệp cho xe hút điện, được trang bị bộ sạc kết hợp thông minh, có chức năng ngắt điện tự động, sạc toàn bộ
Không cần giám sát tại chỗ.

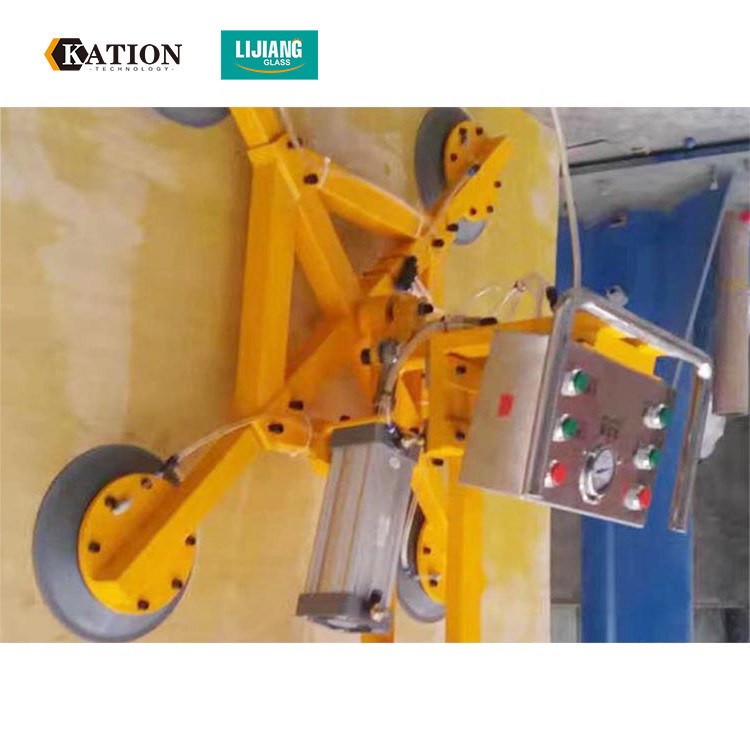

2. Cơ cấu cốc hút: Khung cốc hút được thiết kế hình chữ nhật và được hàn bằng ống vuông và ống chữ nhật rất an toàn và bền bỉ.Các cốc hút được phân bố đều, do đó lực đều và ổn định sau khi kính được hấp thụ, và vị trí của cốc hút có thể được điều chỉnh trong toàn bộ khung hình chữ nhật để thích ứng với các thông số kỹ thuật khác nhau của kính.Tải trọng công việc 500kg, nhân lực kiểm soát tốc độ đi bộ.
3. Cốc hút: Nó sử dụng cốc hút cao su có điểm cố định, mỗi cốc hút có thể được đóng mở độc lập để thích ứng với các thông số kỹ thuật khác nhau của thủy tinh;Trong trường hợp mất điện bất thường, cao su điểm cố định có thể giữ hiệu quả áp suất âm trong thân cốc hút giảm từ từ, để giữ phôi trong một khoảng thời gian nhất định.Giảm.
4. Cơ chế lật: Thanh đẩy thủy lực điều khiển giá đỡ cốc hút để đạt được độ lật 0-90 °.
5. Cơ cấu quay: Sử dụng hộp giảm tốc + bánh răng để dẫn động giá đỡ cốc hút để đạt được góc quay 0-360 °.
6. Phần chân không: Sử dụng bơm chân không không dầu DC nhập khẩu + van một chiều + van điện từ đầu vào + bộ lọc + cảm biến áp suất kỹ thuật số đầu vào + van bi điều khiển khoang hút đơn để đạt được sự hấp phụ và giải phóng thủy tinh nhanh chóng và ổn định.
7. Hệ thống cảnh báo: Khi áp suất chân không của hệ thống giảm từ giới hạn trên (85%) xuống giới hạn dưới (55%), cảnh báo áp suất thấp được kích hoạt và hệ thống điều khiển bơm chân không để tự động bổ sung áp suất cho đến mức trên đạt đến giới hạn của áp suất chân không, đảm bảo hiệu quả sự an toàn của kính trong suốt quá trình xử lý.
五, Quy trình làm việc
(10) Vận hành thanh đẩy để rút cốc hút vào khung cửa cốc hút, sau đó thoát ra khỏi khung cửa;sau đó di chuyển cốc hút để di chuyển đến kính cần xử lý, và lặp lại các bước từ 3-9 để hoàn thành việc vận chuyển kính một lần nữa.
六,Thông số
| Tên | Set | Thông số | |
| 1 | Hình thức lái xe | 电动 | |
| 2 | Phong cách lái xe | 步行 式 | |
| 3 | Tải trọng định mức | KILÔGAM | 1500 |
| 4 | Tải khoảng cách trung tâm | mm | 600 |
| 5 | Nâng tạ | mm | 3000 |
| 6 | Chiều cao khi giàn được thu lại | mm | 2000 |
| 7 | Chiều cao sau khi thả cốc hút | mm | 1000 |
| số 8 | Chiều dài máy | mm | 2850 |
| 9 | Chiều rộng máy | mm | 1200 |
| 10 | Quay trong phạm vi | mm | 2500 |
| 11 | Tốc độ lái Toàn tải / không tải | km / h | 5 |
| 12 | Tốc độ nâng Toàn tải / không tải | bệnh đa xơ cứng | 0,06 / 0,13 |
| 13 | Tốc độ rơi Toàn tải / không tải | bệnh đa xơ cứng | 0,13 / 0,10 |
| 14 | Khả năng leo tối đa Toàn tải / không tải | % | 15/6 |
| 15 | Truyền động lực động cơ | KW | 1,2 |
| 16 | Nâng công suất động cơ | KW | 2,2 |
| 17 | Tiếng ồn xe cộ | Db (A) | 70 |
| 18 | Điện áp / dung lượng pin | V / À | 24/200 |
| 19 | Bộ sạc | V / A | 24/15 |
| 20 | Trọng lượng máy | Kilôgam | 1500 |
