Thông tin chi tiết sản phẩm:
|
Tên: | Máy gia công kính cách nhiệt kích thước Jumbo tự động | Vôn: | 380V 50HZ 3P |
---|---|---|---|
Tình trạng: | Máy MỚI | Chứng nhận: | CE |
Sự bảo đảm: | 1 năm | Min. Tối thiểu. glass size kích thước kính: | 280 * 400 |
Độ dày IG: | 60mm | Max. Tối đa glass size kích thước kính: | 2500 * 3500 |
Bàn chải giặt: | 6 mảnh | Độ dày kính phẳng: | 3-15mm |
Điểm nổi bật: | Dây chuyền sản xuất kính kép kích thước Jumbo,Thiết bị kính cách nhiệt kích thước Jumbo,Dây chuyền sản xuất kính kép 60mm |

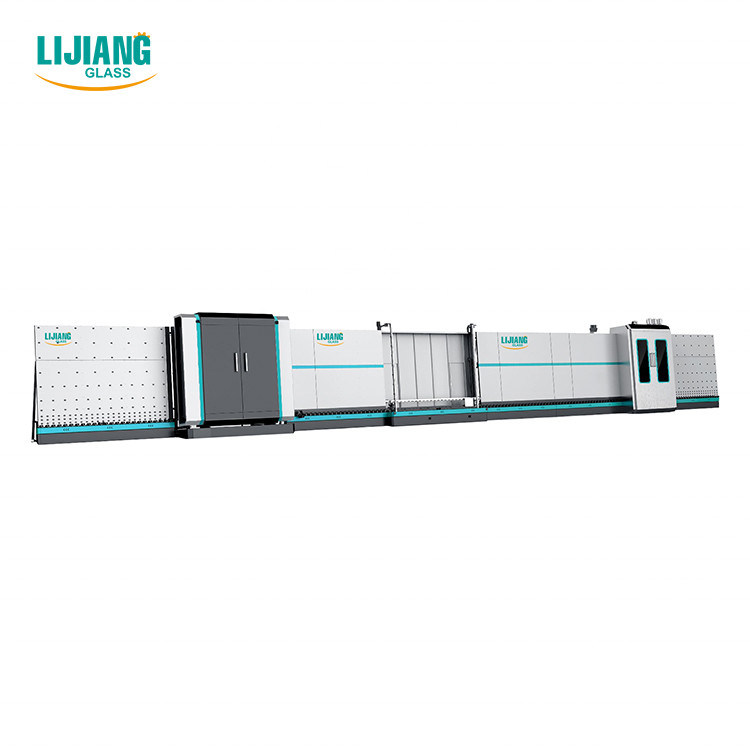

Dây chuyền sản xuất kính cách nhiệt kép kích thước Jumbo cho cửa sổ và cửa ra vào

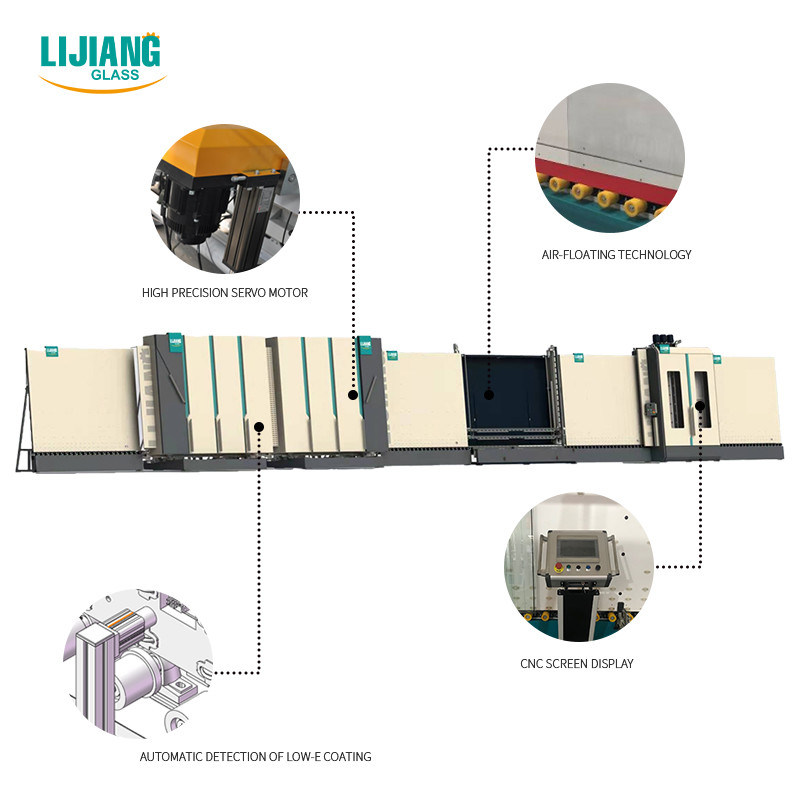

Tính năng chính của Dây chuyền sản xuất kính cách nhiệt kép kích thước Jumbo với nạp khí tự động
1,Đang tải một phần
Để tránh kính low-e đặt ngược mặt và để lại vết bánh xe hoặc trầy xước Lớp phủ low-e Chúng tôi sử dụng phương pháp kiểm tra lớp phủ - màng kim loại dẫn điện (công ty khác sử dụng tính năng Phát hiện quang điện, khó nhận ra đối với lớp phủ phim trong suốt cao hơn)
(Nylon và Polyurethane + cột kim loại
2, phần rửa và làm khô
* Ba cặp chổi mềm có thể rửa kính low-e và kính thường, đường kính nhỏ hơn 0,1mm.
* Vật liệu là thép không gỉ.
* Dao gió là thiết kế nổi, luôn giữ khoảng cách phù hợp và chính xác giữa bề mặt kính và dao gió là 3mm (Giống như cấu trúc LISEC (Lưu ý: 3mm là khoảng cách sấy tốt nhất)
Có một thiết bị khớp chung. Khi độ dày kính được thay đổi, dao gió có thể di chuyển tới và lui để điều chỉnh khoảng cách, sao cho khoảng cách tương đối giữa dao gió và kính là không đổi, để tránh hư hỏng phim kính do sự thay đổi độ dày của kính.
* Bánh xe bóp phía trước và mặt sau đều chủ động di chuyển và chuyển tải.Không có chất liệu nào, kích thước kính lớn / nhỏ / dày / mỏng (8mm), tất cả đều đảm bảo kính đi qua một cách trơn tru. (Giống như LISEC)
3, Phần phát hiện
4, phần lắp ráp
Cấu trúc nâng dầm tích hợp (dầm đôi) Thuận tiện cho việc phát hiện và lau kính
5,Gnhư đổ đầyvà phần nhấn
1, Đo độ dày 测 厚: xi lanh điều khiển thước điện tử để đo độ dày kính và chiều rộng khung nhôm, để cung cấp các thông số cho lạm phát và ép servo
2, Di chuyển dầm đai đồng bộ: dầm đai đồng bộ sẽ di chuyển theo độ dày kính và chiều rộng khung nhôm để đảm bảo rằng lỗ trượt đã nằm giữa khung nhôm kính thứ nhất và thứ hai để làm phồng khe hở (giá trị đến từ thanh đẩy DC và điện tử cái thước)
3, Nhập nồng độ khí argon vào màn hình cảm ứng theo yêu cầu của khách hàng
4, Chức năng hiển thị: màn hình cảm ứng sẽ hiển thị toàn bộ quá trình nạp khí argon, bạn sẽ biết rất rõ ràng lượng khí argon đã được nạp vào bên trong bao nhiêu
E, nạp GAS từ dưới lên
(Loại cũ)
Phần ép được chia thành 4 phần (trên 800mm), khi kính có kích thước nhỏ (dưới 800mm) đi qua phần ép và nạp khí, chỉ có một phần hoạt động.
Nếu lớn hơn 800mm nhưng nhỏ hơn 1600mm, nó sẽ hoạt động hai phần, không cần toàn bộ phần ép và phần nạp khí hoạt động.nó có thể cứu kính argon.
F,Cách niêm phong bên là sau niêm phong(Mớiloại)
(phía máy có một cảm biến oxy với 7-8 điểm phát hiện.
G MỘTchỉBộ phận ép có thể
1, Có ứng suất sau khi hàn trong khung ép, Vì vậy các vấn đề ngoài hình là không thể tránh khỏi sau một thời gian sử dụng (máy không thể ép DGU đúng, đều và chặt chẽ)
Đối với vấn đề không thể tránh khỏi không đồng đều này, đây là giải pháp của chúng tôi
2, Chì ép vít
HBăng tải hỗ trợ không khí (chức năng tùy chọn)
Đảm bảo DGU bên trong sạch sẽ mà không có vết bánh xe
Sau khi rửa và trước khi ép đều được hỗ trợ khí
I Các thành phần điện
Chúng tôi đang sử dụng simens Đức / yaskava Nhật Bản
Danh sách thành phần chính
Các thành phần | Nhãn hiệu | Nhận xét |
Động cơ servo | Đức Simens | Đối với kính bậc |
Trình điều khiển Servo | Đức Simens | Đối với kính bậc |
Động cơ servo | Đức Simens | Để chuyển |
Động cơ servo | Đức Simens | Cho báo chí |
PLC | Đức Simens | |
Thành phần điện áp thấp | Đức Simens | |
Bộ chuyển đổi tần số | Đức Simens | |
Chuyển đổi nguồn điện | Đài Loan MW | |
Công tắc quang điện tử | Korea Autonics | |
Thành phần khí nén | Airtac Đài Loan | |
Thành phần khí nén | Airtac Đài Loan | |
Màn hình cảm ứng | Đài Loan Wenview | |
Chuyển đổi du lịch | Đài Loan (TEND) | |
Chuyển tiếp | Omron Nhật Bản | |
Nút và đèn báo | Schneider của Pháp |
Thông số kỹ thuật
2000 * 2500 Kích thước kính tối đa
|
Kính thường |
2000 * 2500mm (2000 * 3000mm 二次 压 合)
|
Thủy tinh với khí argon | 2000 * 2500mm | |
2500 * 3500 Kích thước kính tối đa | Kính thường | 2500 * 3500mm (2000 * 4000mm 二次 压 合) |
Thủy tinh với khí argon | 2500 * 3200mm | |
Kích thước kính tối thiểu | 280 * 450mm | |
Độ dày kính | 3-15mm | |
Độ dày kính cách nhiệt | 50mm (sản xuất đặc biệt cho 60mm cần thông báo đặc biệt) | |
Tốc độ rửa kính | Mùa hè 8-10m / phút mùa đông 6-7m / phút | |
Tốc độ băng tải kính: | 45m / phút | |
Bàn chải giặt | 3 đôi | |
Cung cấp nước: | Tiêu thụ nước: 0,5t / h độ dẫn: ≤50μs / cm6-7 | |
Cung cấp không khí | Lưu lượng: 0,8m / phút | |
Áp suất không khí | ≥0,8MPa | |
Tổng công suất | 3P 380V 50HZ 34KW | |
Kích thước | 23500 * 3500 * 3700mm |
Máy uốn nhôm Spacer
l khung đệm 1 * 1m được uốn cong trong 20 giây.
Sai số của góc khung đệm nằm trong khoảng 10 um, 1mm = 100 um
Kích thước lỗi 1mm
Định hình
l Có thể uốn cong miếng đệm nhôm / technoform / Alupro / thermix /
l Spacer tự động kết nối và cắt.
l Máy tự động dừng khi bộ đệm sử dụng hết.
l Hỗ trợ uốn liên tục, tự động tránh kết nối đệm trong khi uốn và cắt
l Tự động kết nối bộ đệm-kết nối
l Chức năng điều khiển từ xa
l Chức năng đầu vào USB, nó có thể đọc dữ liệu excel trực tiếp
l Các phụ tùng của máy đều có mã ID, thuận tiện cho dịch vụ sau bán hàng
l Đầu nối hạng nặng, thuận tiện và an toàn để cài đặt và gỡ lỗi
l Van từ sử dụng Airtac Đài Loan
l Hệ thống điều khiển plc Siemens của Đức
l Hệ thống điều khiển servo Fuji Nhật Bản
l 12 đơn vị đệm lưu trữ (tùy chọn)
l Swisspacer / Thép không gỉ / Thép không gỉ hợp kim / tùy chọn)
(Thép không gỉ và miếng đệm cạnh ấm không thể tồn tại cùng một lúc)
l Lỗ khoan để nạp khí (tùy chọn)
l In phun ngăn cách, màu sắc khác nhau có sẵn cho logo công ty hoặc ngày sản xuất (tùy chọn)
l In lụa (tùy chọn)
l Máy quét quét mã hai chiều, mã vạch (tùy chọn)
l Bánh xe ép riêng biệt cho khung vòng cung, chính xác hơn công cụ uốn
Đặc biệt đối với khung hình lục giác và hình bát giác (tùy chọn)
l ERP (tùy chọn)
Ghi chú: Dụng cụ uốn
* Đối với khung hình chữ nhật có ba kích thước (6A / 9A / 12A) là miễn phí
Kích thước khác cần trả thêm 42 $ / mỗi kích thước
* Đối với khung hình tròn, hình lục giác và hình bát giác, 300 $ / mỗi kích thước
Thông số kỹ thuật chính
Kích thước uốn tối đa | 2000 * 2000mm |
Kích thước uốn nhỏ nhất | 250 * 200mm |
Chiều rộng miếng đệm bằng nhôm | 6-27A |
Bán kính vòng cung | 60 ° -150 ° |
6A-16A | |
Lỗi kích thước: | ≤ ± 0,5mm |
Lỗi góc | ≤ ± 1º |
Miếng đệm nhôm 1m * 1m | 17s |
Cung cấp không khí | ≥0,65MPa |
Tổng công suất | AC220 / 380V 50Hz 2,5KW |
Kích thước | 10500mm * 2200mm * 2600mm |
Các thành phần chính của máy uốn Spacer
TÊN | NHÃN HIỆU |
PLC | ĐỨC SIEMENS |
Thiết bị điện hạ thế | ĐỨC SIEMENS |
Động cơ servo | ĐỨC SIEMENS |
Trình điều khiển Servo | ĐỨC SIEMENS |
Chuyển tiếp | JAPAN OMRON |
LJTJ Robot niêm phong kính cách điện dọc
Tính năng chính
