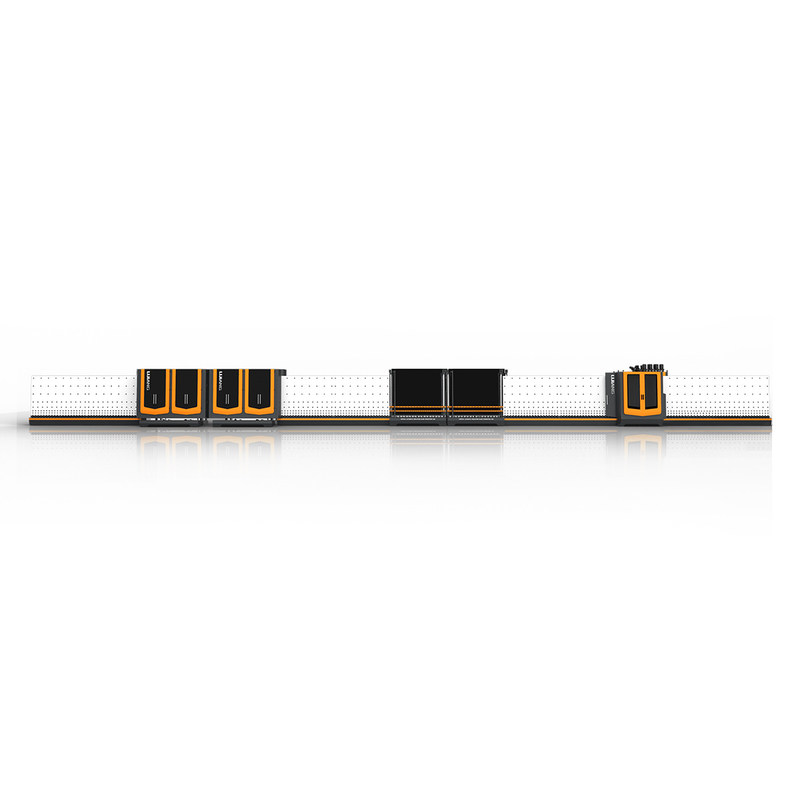

Dây chuyền sản xuất kính cách nhiệt kép Jumbo Kích thước 3300 * 7000mm

Dây chuyền sản xuất kính cách nhiệt kép Jumbo kích thước 3300 * 7000mm để giặt và ép



Tùy chọn của dây chuyền thủy tinh cách nhiệt nạp khí kép kích thước Jumbo tự động



1. giặt trước

2. tự động định vị chính xác cho 3 hoặc 4 bước bên IG

3. Nạp khí tự động có thể đặt giá trị khí và hiển thị quá trình nạp trực tuyến với nồng độ khí cao



Tính năng chính của Dây chuyền chế biến thủy tinh cách nhiệt nạp khí đôi kích thước Jumbo



● Hệ thống điều khiển PLC Siemens của Đức, giao diện màn hình cảm ứng

● Bể chứa nước với hệ thống kiểm soát nhiệt độ và rửa nước tự động

● Hệ thống sưởi ấm không khí

● Cài đặt tự động khởi động và dừng Quạt không khí

● Hệ thống giảm tiếng ồn

● Tự động nhận dạng kính tráng và kính Low-E

● Bàn chải mềm 3 cặp có thể rửa kính Low-E trực tuyến và ngoại tuyến

● Máy giặt sử dụng vật liệu SS và thiết bị chống thấm nước

● Tấm ép có thể điều chỉnh để giữ cho bề mặt ép tấm thẳng

● Chế độ kết nối của phích cắm hàng không

● Có thể áp dụng để sản xuất IG gấp ba và IG định hình

● Hiển thị trực tuyến tốc độ giặt

● Làm việc gián đoạn thông minh, tiết kiệm năng lượng



THÔNG SỐ CỦA Kích thước Jumbo Tự động Dây chuyền sản xuất kính cách nhiệt nạp khí đôi



Bài học		LJBZ3370
Vôn		380V50Hz3P
Tổng công suất	KW	54,5
Tốc độ giặt	m / phút	2-10
Tốc độ làm việc tối đa	m / phút	45
Kích thước kính tối thiểu	mm	450 * 280
Kích thước kính tối đa	mm	3300 * 7000 3000 * 3000 (Nhấn đúp)
Độ dày kính phẳng	mm	3-30
Bàn chải giặt	Miếng	6
Độ dày tối đa của kính cách nhiệt	mm	80
Tổng lượng khí tiêu thụ	L / phút	1500
Chiều cao cuộn băng tải	mm	520
Kích thước (L * W * H)	mm	47200 * 3500 * 4500



1. Đường IG là gì?



Các loại của dòng IG là không nạp khí argon và nạp khí argon.Ngoài ra còn có hai dòng IG đặc biệt, dòng IG nổi bằng không khí và dòng IG siêu nhanh (giặt và ép hai bộ IG lại với nhau).

Dòng IG được gọi là dây chuyền gia công kính cách nhiệt, nó bao gồm máy rửa kính, lắp đặt khung đệm và máy ép kính.Chúng tôi thường có dòng IG 2000 * 2500, 2500 * 3500, 2500 * 4000, 2500 * 4500 và 3300 * 7000.



2. Công ty chúng tôi làm gì?



LIJIANG GLASS là nhà sản xuất tại thành phố Tế Nam, Trung Quốc từ năm 2012.Chúng tôi sản xuất dòng IG, rô bốt dán kính cách nhiệt, máy uốn miếng đệm, máy đùn butyl máy chiết rót hút ẩm, v.v., máy móc cho khắp nơi trên thế giới với dịch vụ sau bán hàng.



3.Làm thế nào để cung cấp dịch vụ sau bán hàng?



Đối với Ấn Độ và thị trường hướng tới Ấn Độ, chúng tôi có hai kỹ sư loal người Ấn Độ, họ có thể cung cấp dịch vụ kịp thời.



Đối với thị trường Nam Mỹ, chúng tôi có một kỹ sư ở đó để cung cấp dịch vụ.



Đối với thị trường khác, chúng tôi có đội ngũ kỹ sư với kinh nghiệm từ 10 - 20 năm, họ sẽ đến nhà máy của khách hàng nước ngoài để lắp đặt máy, đào tạo công nhân và cung cấp dịch vụ sau bán hàng kịp thời.



Kể từ khi virus của toàn thế giới, các kỹ sư của chúng tôi bị hạn chế ở nhiều quốc gia trên thế giới.Vì vậy, chúng tôi cung cấp dịch vụ cài đặt và đào tạo trực tuyến bằng Wechat, Whatsapp, v.v.Một khi thế giới có sự phù hợp tốt hơn, kỹ sư của chúng tôi sẽ đi kiểm tra lại máy móc của chúng tôi.



4. Làm thế nào để đóng gói dây chuyền sản xuất?



Một bộ của dòng IG thông thường khi vận chuyển ra nước ngoài cần 2 container, 2 container 40HQ.



5. Chi tiết dây chuyền sản xuất Kính cách nhiệt:



• Dây chuyền sản xuất kính cách nhiệt có 7 phần:

01 phần chuyển khoản;

02 máy giặt;

03 đoạn xả;

04 phần kiểm tra và lắp đặt;

05 phần chuyển nhượng;

06 bộ phận ép và chiết rót;

07 phần xả.





• 01 chuyển khoản tiết diện

Cơ chế phát hiện lớp phủ, tự động phát hiện phim Low-e ngoại tuyến

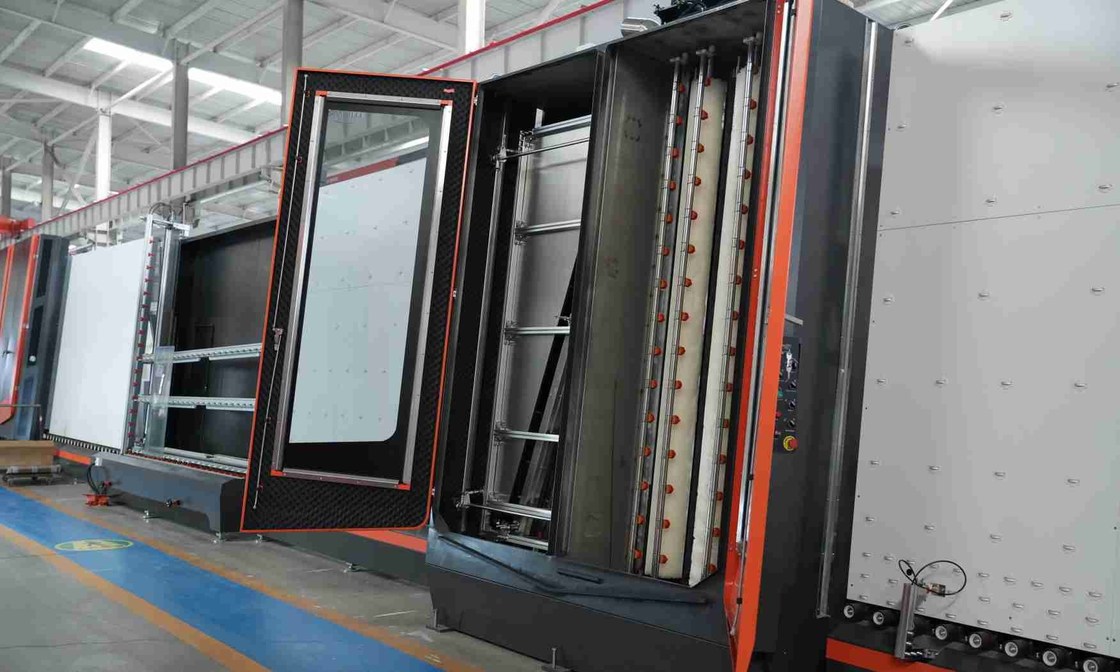

• 02 rửa cỗ máy



Tính năng chính:



• Dùng 6 miếng cọ mềm có lông mềm 0,1mm, có thể rửa kính low-e

• Dao khí mới sử dụng mỏ vịt nhôm định hình (Duckbill Air Knife), kích thước lỗ thoát khí được điều chỉnh bằng mỏ vịt định hình nhôm.Điều này có thể làm giảm số lượng vít điều chỉnh, đảm bảo rằng mỗi vít không bị lỏng và tránh sự cộng hưởng của dao không khí.

• Dao không khí có thể tự động điều chỉnh chiều rộng của dao không khí theo độ dày

• Hộp vận hành với màn hình hiển thị tốc độ giặt, có thể hiển thị chính xác tốc độ giặt (8-10m)

• Kiểm soát nhiệt độ tự động của két nước, hệ thống bổ sung nước

• Hệ thống giảm thanh Châu Âu

• Chất liệu thép không gỉ



• 03 phần xả



• Kính bảo quản



• 04 phần kiểm tra và cài đặt



Kết cấu mới của phần này được thay đổi thành cơ cấu nâng dầm nội tuyến (xà kép).Rất dễ dàng để kiểm tra và lau kính.



• 05 phần chuyển



• Tự động đo độ dày kính.Nó có thể được sử dụng theo nhu cầu thực tế khi làm việc.



• 06 phần ép và điền



Tính năng chính:



• Kính siêu dài có thể được nén hai lần

• Thông qua băng tải để chuyển kính, sử dụng động cơ servo để ép kính

• Tấm ép có thể được mở ra để bảo trì dễ dàng

• Bảng ép với cấu trúc có thể điều chỉnh để đảm bảo tuổi thọ lâu dài



• 07 phần xả



• Kính bảo quản

• Có thể kết nối với máy niêm phong



Thông số điện



TÊN	NGUỒN GỐC	NHÃN HIỆU
PLC	nước Đức	SIEMENS
Thiết bị điện hạ thế	nước Đức	SIEMENS
Bộ chuyển đổi tần số	nước Đức	SIEMENS
Động cơ servo cho kính bước	Nhật Bản	FUJI
Công tắc quang điện	nước Đức	ĐAU ỐM
Công tắc Micro	Đài loan	CÓ KHUYNH HƯỚNG
Nút và đèn báo	Nước pháp	SCHNEIDER
Màn hình cảm ứng	Đài loan	WEINVIEW
Rơ le trung gian	Nhật Bản	OMRON
Động cơ chổi than	Trung Quốc	QINGHUA
Máy bơm nước	Trung Quốc	LINGXIAO
Hướng dẫn	Đài loan	HIWIN
Các thành phần khí nén	Đài loan	AIRTAC

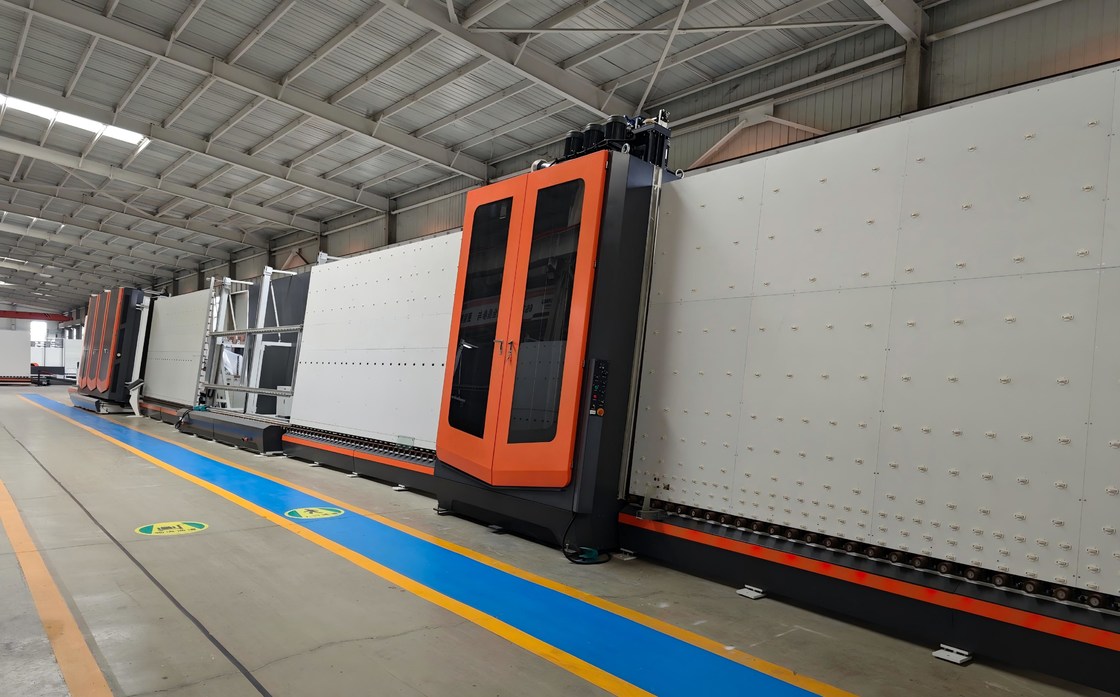

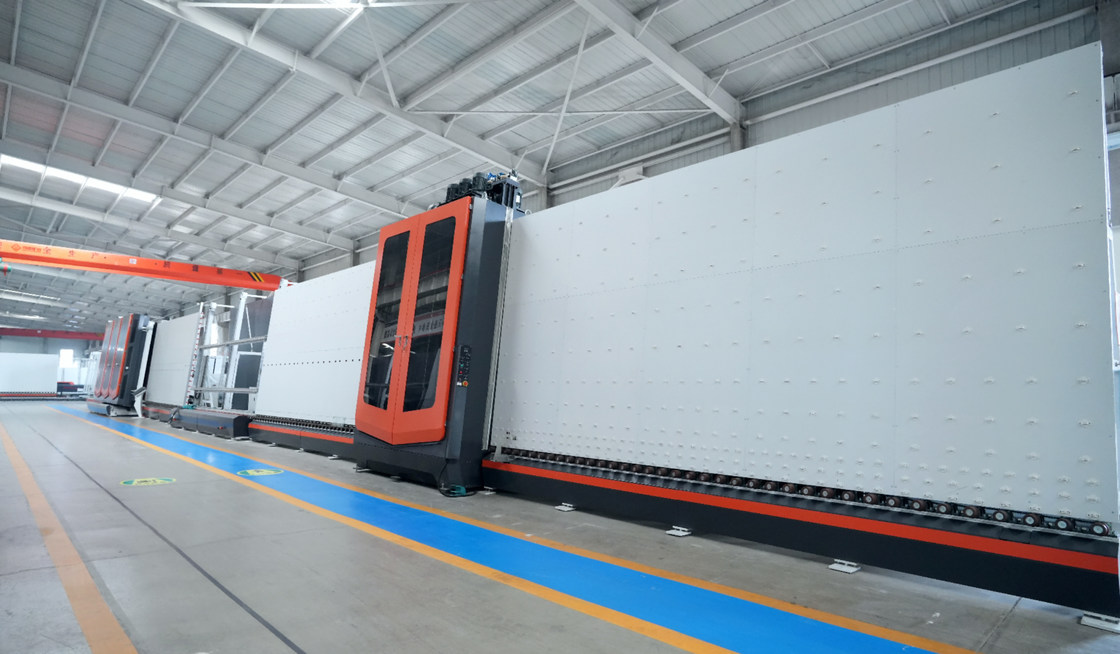

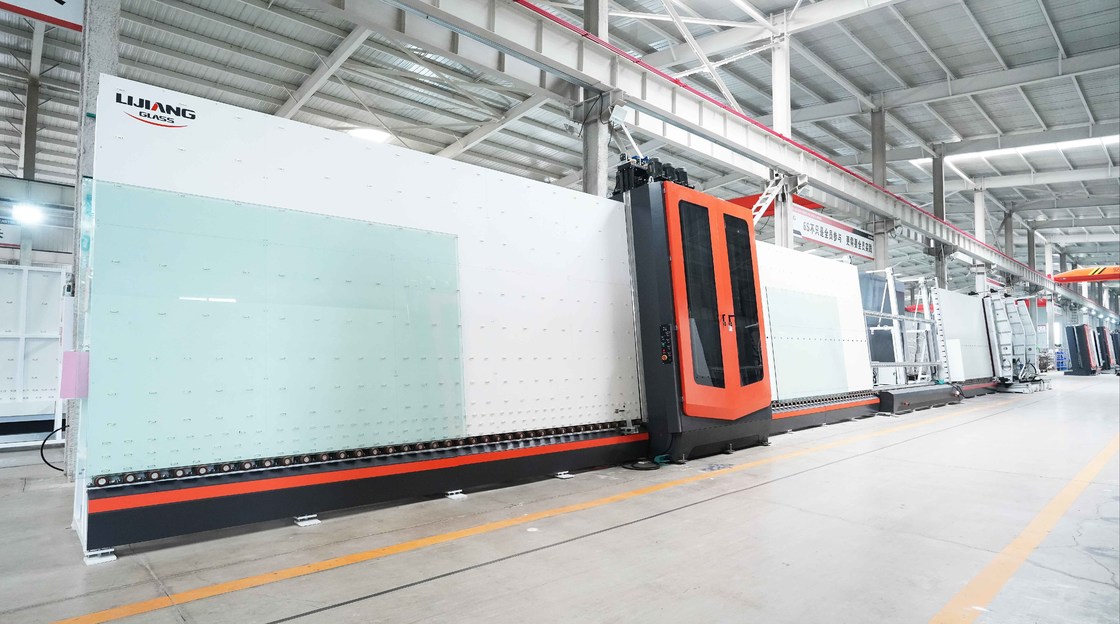

Hình ảnh dây chuyền sản xuất kính cách nhiệt tự động kích thước Jumbo

Sản xuất LIJIANG GLASS có liên quan





. Thông minh Vsai lầm Edge Dbầu cử Machine LJCM2545



Tính năng chính



• Lối vào bằng kính hai chiều

• Tự động đo kích thước

• Tự động phân biệt bề mặt low-e

• Xóa cạnh có thể điều chỉnh

• Đầu có thể xoay 360 °

• Thiết bị an toàn và hoàn toàn tự động

• Hệ thống điều khiển PLC, giao diện màn hình cảm ứng

• Hệ thống điều khiển sáu servo

• Hệ thống điều khiển thông minh, có thể nhận dạng xử lý hàng loạt



Thông số kỹ thuật



Tối đakích thước gia công kính	2500 * 4500mm
Tối thiểu.kích thước gia công kính	400 * 280mm
Độ dày kính	3-15mm
Đường kính của đá mài	200mm
Chiều cao băng tải	500mm
Chiều rộng xóa cạnh	10-50mm
Tốc độ truyền	1. 29m / phút
Tốc độ xóa cạnh	2-29m / phút
Chiều rộng bánh xe mài mòn	10/12/15mm
Độ dày kính	3 - 15mm
Tốc độ bánh mài	0 ~ 3000r / phút
Tổng tiêu thụ không khí	100L / phút
Áp suất không khí	≥0,8MPa
Tổng công suất	3P 380V 50Hz 3,35KW
Kích thước	Kích thước: 9700 × 2500 × 3400mm
Tổng khối lượng	3700KG



Thông số điện



TÊN	NGUỒN GỐC	NHÃN HIỆU
Động cơ servo	Đài loan	TAIDA
PLC	Đài loan	TAIDA
Thành phần khí nén	Đài loan	AAIRTAC
Điện áp thấp	nước Đức	SIEMENS
Ngắt mạch	nước Đức	SIEMENS
Chuyển đổi cảm biến	Korea	AUTONICS
Tiếp cận công tắc	Korea	AUTONICS
Công tắc giới hạn	Đài loan	CÓ KHUYNH HƯỚNG
Tư nối	nước Đức	SIEMENS
Bộ chuyển đổi tần số	Nước pháp	SCHNEIDER
Nút chính	Nước pháp	SCHNEIDER
Rơ le trung gian	Nhật Bản	OMRON





Vsai lầm tôicách nhiệt Glass Schữa bệnh Robot LJTJ2540



Những đặc điểm chính



• Kích thước kính tối thiểu & tối đa có thể được tùy chọn

• Sử dụng 8 động cơ servo

• Áp dụng hệ thống điều khiển servo Nhật Bản với hiệu suất ổn định

• Tự động đo kích thước kính, độ sâu keo và tốc độ keo với điều chỉnh tuyến tính

• Áp dụng dây đai thời gian để giữ cho chuyển tải trơn tru với vị trí chính xác

• Phụ tùng được sản xuất với tiêu chuẩn hóa cao và độ chính xác cao, đảm bảo máy có thể sử dụng lâu dài

• Các góc kính đầy đặn, không có bọt khí, bề mặt nhẵn, không cấn

• Máy hoàn toàn tự động và hiệu quả cao

• Tự động sửa chữa các góc kính với bề mặt đẹp

• Truyền tải mượt mà không bị trầy xước và ô nhiễm

• Các bộ phận đơn chức năng được trang bị các chức năng thủ công, dễ dàng điều chỉnh

• Có thể phủ hơn 8 loại kính định hình, bao gồm cả Bán nguyệt.Hình thang.Hình bình hành.Dạng hình tròn.Đa giác, v.v. (Tùy chọn)

• Dán kín kính bậc hoàn toàn cùng một lúc (Tùy chọn)

• Có thể niêm phong IG theo bước với bốn mặt (Tùy chọn)

• Sử dụng thiết bị máy bơm đôi để sử dụng hai loại chất bịt kín khác nhau, chẳng hạn như silicone, polysulfide và chất bịt kín cấu trúc silicone (tùy chọn)



Thông số kỹ thuật



Tối đakích thước kính	2500 * 4000mm (Tùy chọn)
Tối thiểu.kích thước kính	300 * 300mm
Độ dày kính	12-50mm
Tốc độ làm việc	5-40m / phút
Áp suất không khí	≥0,6MPa
Bóp áp lực	32MPa
Điện áp	380V 12kw
Kích thước tổng thể	11000 * 2000 * 3500mm



Thông số điện



TÊN	NGUỒN GỐC	NHÃN HIỆU
Động cơ servo	Nhật Bản	YASKAWA
Trình điều khiển Servo	Nhật Bản	YASKAWA
CPU	Nhật Bản	YASKAWA
Thành phần điện áp thấp	nước Đức	SIEMENS
Hướng dẫn	Đài loan	HIWIN
Chuyển đổi nguồn điện	Đài loan	MW
Chuyển đổi cảm biến	Korea	AUTONICS
Thành phần khí nén	Nhật Bản	SMC
Màn hình cảm ứng	Trung Quốc	GAOSHAN
Động cơ servo	Nhật Bản	YASKAWA
Trình điều khiển Servo	Nhật Bản	YASKAWA
