Thông tin chi tiết sản phẩm:
|
Brand name: | Insulating Glass Production Line with gas filling | Nhãn hiệu: | LIJIANG GLASS |
---|---|---|---|
Kích thước kính tối đa: | 2500 mm * 3500 mm / hoa hồng | Độ dày kính: | 3-30 mm |
Độ dày IG: | 60 mm | Vật tư: | Thép không gỉ |
Giá trị khí: | > 95% | Sự bảo đảm: | 1 năm |
Điểm nổi bật: | Dây chuyền sản xuất kính cách nhiệt dọc,Dây chuyền sản xuất kính cách nhiệt khí Argon,Dây chuyền kính cách nhiệt dọc |

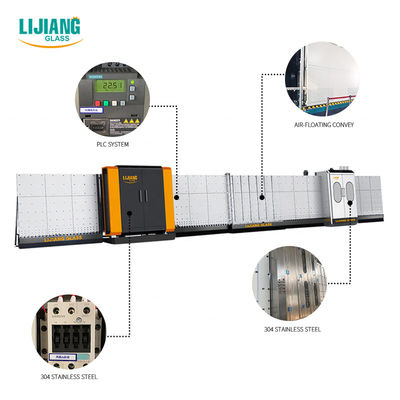

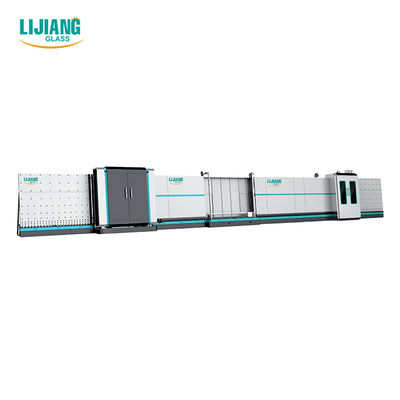

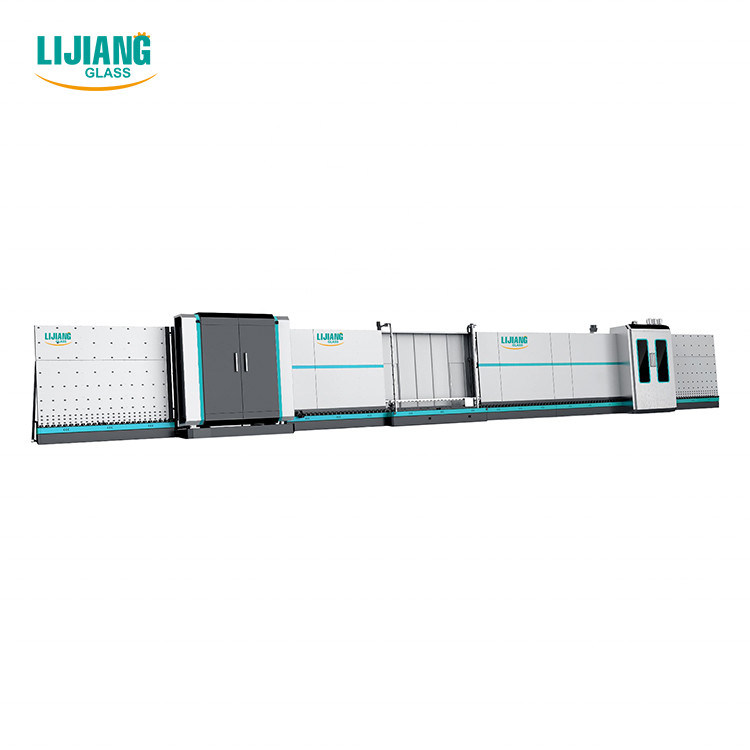

Dây chuyền sản xuất kính cách nhiệt dọc tự động với nạp khí Argon
Giới thiệu dây chuyền gia công kính cách nhiệt thẳng đứng có nạp khí
Sử dụng công nghệ nổi trên không để chuyển kính sang ngăn kính không bị nhiễm bẩn bởi bánh xe và để lại dấu vết để cải thiện chất lượng cao của sản xuất IG.Dòng có bảy phần:
01 phần chuyển khoản;
02 máy giặt;
03 đoạn xả;
04 phần kiểm tra và lắp đặt;
05 phần chuyển nhượng;
06 bộ phận ép và chiết rót;
07 phần xả.
Chi tiết củaDây chuyền sản xuất kính cách nhiệt thẳng đứng có nạp khí:
01 chuyển khoản tiết diện
Cơ chế phát hiện lớp phủ, tự động phát hiện phim Low-e ngoại tuyến
02 rửa cỗ máy
• Dùng 6 miếng cọ mềm có lông mềm 0,1mm, có thể rửa kính low-e
• Dao khí mới sử dụng mỏ vịt nhôm định hình (Duckbill Air Knife), kích thước lỗ thoát khí được điều chỉnh bằng mỏ vịt định hình nhôm.Điều này có thể làm giảm số lượng vít điều chỉnh, đảm bảo rằng mỗi vít không bị lỏng và tránh sự cộng hưởng của dao không khí.
• Dao không khí có thể tự động điều chỉnh chiều rộng của dao không khí theo độ dày
• Hộp vận hành với màn hình hiển thị tốc độ giặt, có thể hiển thị chính xác tốc độ giặt (8-10m)
• Kiểm soát nhiệt độ tự động của két nước, hệ thống bổ sung nước
• Hệ thống giảm thanh Châu Âu
• Chất liệu thép không gỉ
03 phần xả
• Kính bảo quản
04 phần kiểm tra và cài đặt
Cấu trúc mới của điều này phần được thay đổi thành cơ cấu nâng dầm nội tuyến (xà kép).Dễ dàng kiểm tra và lau kính
05 phần chuyển
• Tự động đo độ dày kính.Nó có thể được sử dụng theo nhu cầu thực tế khi làm việc.
06 phần ép và điền
Tính năng chính:
• Kính cách nhiệt siêu dài (2500mm * 3500mm) có thể được nén hai lần
• Thông qua băng tải để chuyển kính, sử dụng động cơ servo để ép kính
• Tấm ép có thể được mở ra để bảo trì dễ dàng
• Bảng ép với cấu trúc có thể điều chỉnh để đảm bảo tuổi thọ lâu dài
• Tự động nạp khí argon với hiệu quả bịt kín đáng kể, hàm lượng argon cao hơn
• Đặt các khu vực để lấp đầy các kích thước khác nhau của kính bằng phương pháp niêm phong tiếp theo giúp giảm tổn thất argon
• Có thể cài đặt giá trị gas và hiển thị quá trình nạp gas trên màn hình cảm ứng
• Cảm biến phản ứng nhanh để kiểm soát vĩnh viễn quá trình nạp khí
• Nồng độ khí có thể đạt hơn 90%
• Không cần khoan lỗ trên khung đệm
• Khí tiêu chuẩn là khí Argon
07 phần xả
• Kính bảo quản
• Có thể kết nối với máy niêm phong
Thông số kỹ thuật
Tối đakích thước kính | 2500mm * 3500mm |
Kích thước kính tối đa để nạp khí | 2500mm * 3200mm |
Tối thiểu.kích thước kính | 280mm * 450mm |
Độ dày kính | 3-15mm |
Độ dày kính cách nhiệt | 60mm |
Tốc độ rửa kính | 2-10m / phút |
Tốc độ băng tải kính | 45m / phút |
Bàn chải giặt | 3 cặp bàn chải mềm |
Cung cấp nước | Tiêu thụ nước: 0,5t / h độ dẫn: 40μs / cm |
Cung cấp không khí | Lưu lượng: 1m³ / phút |
Áp suất không khí | ≥0,8MPa |
Tổng công suất | 3P 380V 50HZ |
Kích thước | 23500 * 3500 * 3700mm |
Trọng lượng | 6500kg |
Các chức năng tùy chọn của dây chuyền chế biến thủy tinh nổi cách nhiệt thẳng đứng có nạp khí :
• Kính bậc với các cạnh tùy chọn (L: 100mm W: 50mm)
• Kính định hình
• Máy giặt sơ
Các kích thước khác của dây chuyền gia công kính nổi cách nhiệt thẳng đứng có nạp khí:
Thông số | Bài học | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Nguồn cấp | 380V 50Hz 3P | |||
Tổng công suất | KW | 41 | 44,5 | 51,5 |
Tốc độ giặt | m / phút | 2 ~ 10 | ||
Tốc độ làm việc tối đa | m / phút | 45 | ||
Kích thước kính tối thiểu | mm | 450 * 280 | ||
Kích thước kính tối đa | mm | 2000 * 2500 2000x3000 (Được nhấn hai lần) |
2500 * 3200 2500 * 3500 (Được nhấn hai lần) 2500x4500 (Nhấn hai lần, thêm mút) |
|
Độ dày kính phẳng | mm | 3 ~ 15 (3-30) | ||
Bàn chải giặt | Miếng | 6 | ||
Độ dày tối đa của kính cách nhiệt | mm | 60 | ||
Tổng lượng khí tiêu thụ | L / phút | 1200 | ||
Chiều cao cuộn băng tải | mm | 520 | ||
Kích thước | L * W * H (mm) | 19500 * 3500 * 3200 | 23500 * 3500 * 3700 | 27000 * 3500 * 3700 |
Các sản phẩm liên quan của LIJIANG GLASS
Máy hàn kín kính cách điện dọc tự động Máy hàn kín
Chức năng và tính năng
1.Máy thích hợp cho doanh nghiệp chế biến sâu thủy tinh, tự động hóa cao, Giảm cường độ lao động, tiết kiệm nhân lực, nâng cao hiệu quả sản xuất
2. Toàn bộ máy áp dụng giao diện màn hình cảm ứng người-máy, với chức năng bộ nhớ.
3.Sau khi phủ keo, các cạnh và góc của kính hoàn toàn không có bọt khí, bề mặt nhẵn, không cần mài góc
4. Sử dụng hai bộ hệ thống cung cấp chất làm kín độc lập (bao gồm cả thiết bị trộn), hai loại chất làm kín chuyển đổi nhanh chóng, dễ dàng trong thao tác một nút (Mẫu II)
5. Chiều rộng của máy là 1,5m, diện tích sàn nhỏ, tiết kiệm không gian
6. Phần thứ ba có thể lưu trữ trước kính để nâng cao hiệu quả một cách hiệu quả
7.Kích thước kính cách nhiệt nhỏ nhất có thể được xử lý là 400 * 300mm
8. trang bị thiết bị chống chặn trong máy trộn
9. Hệ thống điều khiển Servo thông qua thương hiệu nổi tiếng thế giới (Nhật Bản YASKAWA), hiệu suất ổn định
10. Trục truyền để làm cho kính được chuyển giao trơn tru với vị trí chính xác.
11. Đai truyền loại V đặc biệt để tránh keo dính trên đai, đảm bảo mép kính sạch, Block loại V có thể thay đổi được.
12. Các phụ tùng được sản xuất với tiêu chuẩn hóa cao và độ chính xác cao, đảm bảo máy có thể sử dụng ổn định lâu dài
13. Thích hợp cho kính ba lớp.
14. Bánh xe kết nối trên bảng sau sử dụng bánh xe nhúng, để đảm bảo kính được vận chuyển trơn tru
Đặc điểm kỹ thuật của robot dán kính cách nhiệt thẳng đứng
Mô hình | LJTJ2540D |
Điện áp | 380V 13KW |
Áp suất không khí | 0,5 ~ 0,7Mpa |
Ép đùn | 32Mpa |
Kích thước kính tối đa | 2500 * 4000mm |
Kích thước kính tối thiểu | 400 * 300mm |
Độ dày kính | 12 ~ 56mm |
Tốc độ làm việc | 5 ~ 40m / phút |
Kích thước tổng thể | 11000 * 1500 * 4500mm |
2.2 Tiếng ồn của máy
Mức áp suất âm thanh trọng số A | |
Trạng thái chờ | Trạng thái làm việc |
50 db | 85 db |
Những đặc điểm chính:
• Điều khiển hệ thống servo Yaskawa Nhật Bản, máy hàn hoàn toàn tự động và hiệu quả cao
• 4 phần, có thể bảo quản kính
• Áp dụng dây đai thời gian, chuyển giao trơn tru và vị trí chính xác
• Tự động sửa chữa các góc kính bằng cạp và con lăn
• Tự động đo kích thước kính, độ sâu keo (30mm)
• Mọi chức năng tự động đều hoạt động bằng tay
• Có thể tráng kính đôi
• Kính định hình với các cạnh tùy chọn, kính bậc, kính ba (Không bắt buộc)
• Một bộ bơm tăng áp điều khiển hai nhóm chất làm kín (Không bắt buộc)
• Có thể sử dụng silicone, polysulfide và chất bịt kín cấu trúc silicone
• Đầu keo ở phía trước máy, dễ dàng cho việc phủ kính bước
• Có thể kết nối với dây chuyền gia công kính cách nhiệt
• Với chức năng quét mã (Không bắt buộc)
Thông số kỹ thuật
Tối đakích thước kính | 2500 * 4000mm |
Tối thiểu.kích thước kính | 400 * 300mm |
Độ dày kính | 12-50mm |
Tốc độ làm việc | 5-40m / phút |
Áp suất không khí | ≥0,6MPa |
Bóp áp lực | 32MPa |
Điện áp | 380V 15kw |
Kích thước tổng thể | 11000 * 2000 * 3500mm |
Thông số điện
TÊN | NGUỒN GỐC | NHÃN HIỆU |
Động cơ servo | Nhật Bản | YASKAWA |
Trình điều khiển Servo | Nhật Bản | YASKAWA |
CPU | Nhật Bản | YASKAWA |
Thành phần điện áp thấp | nước Đức | SIEMENS |
Hướng dẫn | Đài loan | HIWIN |
Chuyển đổi nguồn điện | Đài loan | MW |
Chuyển đổi cảm biến | Korea | AUTONICS |
Thành phần khí nén | Nhật Bản | SMC |
Màn hình cảm ứng | Trung Quốc | GAOSHAN |
Động cơ servo | Nhật Bản | YASKAWA |
Trình điều khiển Servo | Nhật Bản | YASKAWA |
