1.1 NSgiới thiệu achine

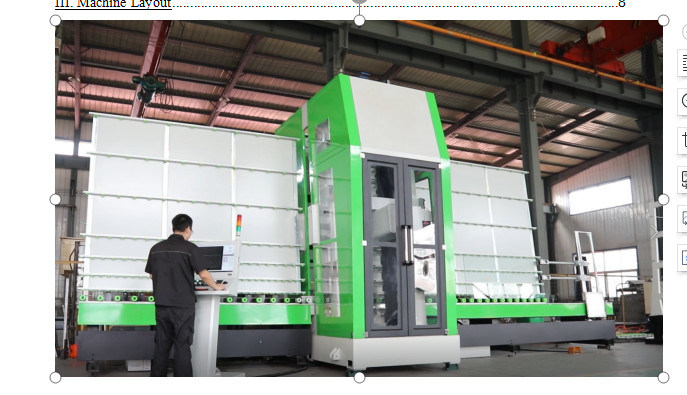

Máy khoan và phay đứng là thiết bị gia công kính 5 trục đứng cao cấp, được sử dụng để khoan, phay, mài góc, viền và các quá trình gia công kính khác.Độ dày của kính có thể được gia công là 4-19mm.Thiết bị sử dụng hệ thống điều khiển số cao cấp để điều khiển chính xác từng trục servo, cùng với độ cứng cao và độ ổn định cao của toàn bộ cấu trúc máy, để thực hiện quá trình xử lý thủy tinh với tốc độ cao và độ chính xác cao.Phần mềm CAM hoàn toàn tự phát triển có các chức năng mạnh mẽ.Nó có thể tự động tạo ra công nghệ xử lý cho các đồ họa xử lý khác nhau và tạo ra các chương trình xử lý theo công nghệ cụ thể.Đồng thời, nó còn có các chức năng phụ trợ như quản lý thư viện và quản lý thư viện công cụ giúp giảm thiểu đáng kể độ khó của các thao tác xử lý., Các yêu cầu đối với người vận hành được giảm hơn nữa.Các thành phần điện được sử dụng trong thiết bị đều được chứng nhận CE và các đầu nối của các thành phần điện được chống thấm nước để đảm bảo an toàn.

Máy khoan và phay đứng chủ yếu được sử dụng trong: kính trang trí, kính phòng tắm, kính kiến ​​trúc (cửa kính không khung, vách kính, cầu thang kính), v.v..

1,2 triệuhàm ain

Máy khoan và phay đứng là một thiết bị gia công thủy tinh composite có thể hoàn thành nhiều quy trình gia công thủy tinh khác nhau ；

Khoan phản lực: Do cấu trúc của trục chính phía trước và phía sau của trung tâm khoan và phay đứng, thiết bị có thể thực hiện khoan ngược tốc độ cao trước và sau, để đảm bảo chất lượng và độ chính xác xử lý yêu cầu cao;

Phay: hoạt động đơn giản và nhanh chóng: trục chính phía trước và phía sau có thể nghiền và mài cạnh bên trong cùng một lúc;

Mài góc: Có hai phương pháp mài góc: 1. Sử dụng trực tiếp bánh xe vát mép, 2. Lắp ống vát mép vào mũi khoan;

1,3 Kết cấu

Trung tâm khoan và phay đứng có chân đế nhỏ và dễ dàng tháo lắp.Nó chủ yếu bao gồm một bộ phận thao tác, một đầu vào thủy tinh, một khu vực xử lý, một đầu ra thủy tinh và một lực kéo ở phía dưới.Kính được đặt trên đầu kéo cuối đầu vào và phần tựa lưng của đầu vào được hỗ trợ.Động cơ servo được kết nối với bánh răng truyền động của bộ giảm tốc để cung cấp năng lượng cho bộ kẹp.Kẹp kẹp một đầu của kính và vận chuyển kính đến khu vực xử lý.Sau khi kính đến khu vực xử lý, khoan, phay và các quá trình xử lý khác được thực hiện.Trong quá trình gia công, các trục chính phía trước và phía sau có thể tự động hoàn thành việc thay dao theo công nghệ gia công, và tự động hoàn thành các quá trình khoan, phay và mài lỗ bên trong.Sau khi xử lý, các kẹp vận chuyển kính đến đầu ra của lực kéo, và cuối cùng thiết bị phát điện vận chuyển kính đến đầu ra.

Các trục X, Y và V được dẫn động bởi thanh răng và bánh răng có độ chính xác cao, còn các trục Z và W được dẫn động bởi các vít bi có độ chính xác cao.Trục X điều khiển chuyển động trái và phải của kính, trục Y và V điều khiển trục xoay điện và tấm trượt di chuyển lên xuống dọc theo dầm dọc phía trước và phía sau.Các trục Z và W điều khiển chuyển động tiến và lùi của trục điện.

NSlợi thế tructure:

• Sử dụng thanh răng và bộ truyền bánh răng có độ chính xác cao để đạt được tốc độ xử lý cao hơn và di chuyển nhanh ；
• Nguồn cấp dữ liệu của trục chính được dẫn động bởi một thanh vít để đạt được độ chính xác truyền cao hơn ；
• Thiết bị bôi trơn tự động được sử dụng để bôi trơn các bộ phận truyền động như thanh dẫn thẳng, giá đỡ, thanh vít, v.v., nhằm nâng cao tuổi thọ của thiết bị ；
