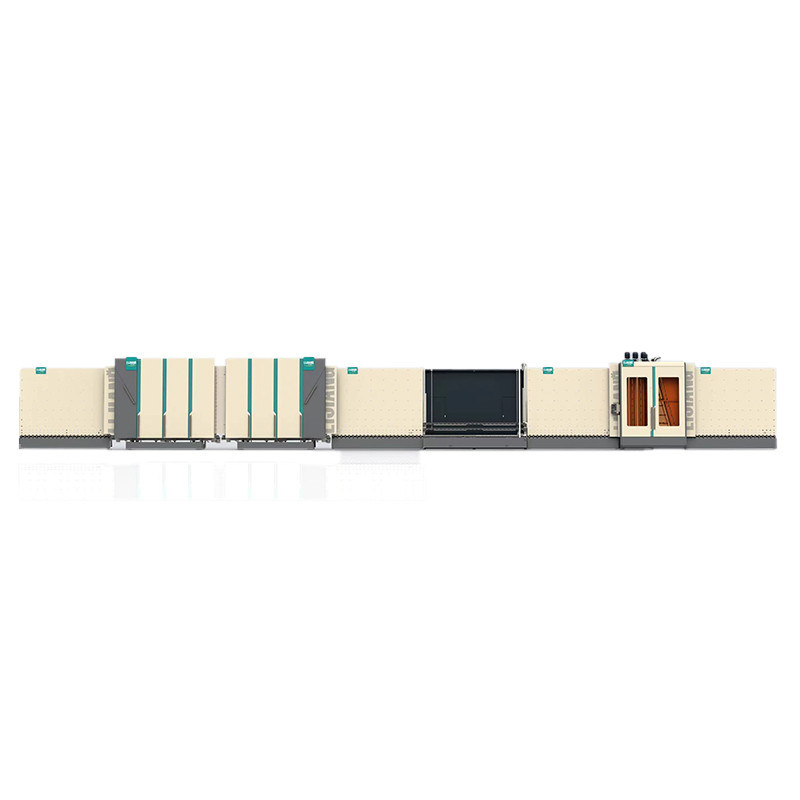

Thông tin chi tiết sản phẩm:
|
| Hàng hiệu: | LIJIANG | Độ dày kính cách nhiệt: | 5cm |
|---|---|---|---|
| Kích thước (L * W * H): | 23000mm * 3000mm * 3500mm | Kích thước tối đa: | 2500 * 5000MM |
| Kích thước tối thiểu: | 300 * 450mm | Độ dày kính: | 3-15mm |
| Cân nặng: | 5000kg | Vôn: | 380V 50Hz |
| Vôn: | 380V | Tổng công suất: | 41KW |
| Tốc độ giặt: | 15m / phút | Bút vẽ: | 6 |
| Điểm nổi bật: | Dây chuyền sản xuất kính cách nhiệt 15m / phút,máy rửa kính cách nhiệt 15m / phút,máy rửa kính cho cửa sổ |
||
1, Đang tải một phần
Để tránh kính low-e đặt ngược mặt và để lại vết bánh xe hoặc xước Lớp phủ low-e Chúng tôi sử dụng phương pháp kiểm tra lớp phủ - màng kim loại dẫn điện (công ty khác sử dụng Phát hiện quang điện, khó nhận ra đối với lớp phủ phim trong suốt cao hơn)
(Nylon và Polyurethane + cột kim loại

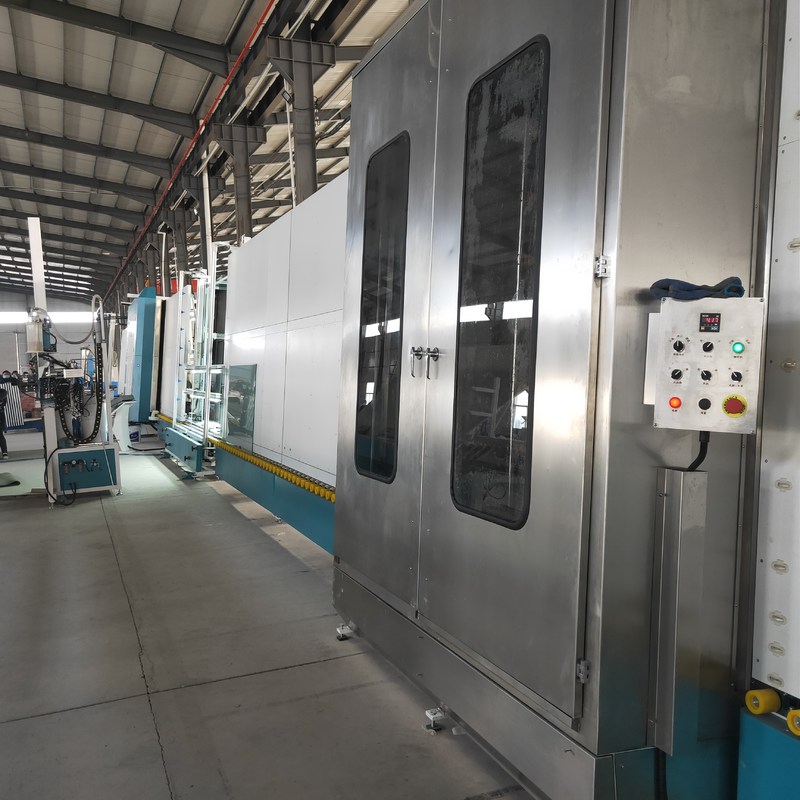

2, phần rửa và làm khô
* Ba cặp chổi mềm có thể rửa kính low-e và kính thường, đường kính nhỏ hơn 0,1mm.
* Vật liệu là thép không gỉ.
* Dao gió là thiết kế nổi, luôn giữ khoảng cách phù hợp và chính xác giữa bề mặt kính và dao gió là 3mm (Giống như cấu trúc LISEC (Lưu ý: 3mm là khoảng cách sấy tốt nhất)
Có một thiết bị liên kết chung. Khi độ dày kính được thay đổi, dao gió có thể di chuyển tới và lui để điều chỉnh khoảng cách, sao cho khoảng cách tương đối giữa dao gió và kính là không đổi, để tránh hư hỏng phim kính do sự thay đổi độ dày của kính.
* Bánh xe ép phía trước và mặt sau đều chủ động di chuyển và chuyển tải.Không có chất liệu nào, kích thước kính lớn / nhỏ / dày / mỏng (8mm), tất cả đều đảm bảo kính đi qua một cách trơn tru. (Giống như LISEC)
3, Phần phát hiện
4, phần lắp ráp
Cấu trúc nâng dầm tích hợp (dầm đôi) Thuận tiện cho việc phát hiện và lau kính
5, NSnhư đổ đầy và phần nhấn
1, Đo độ dày: xi lanh điều khiển thước điện tử để đo độ dày của kính và chiều rộng khung nhôm, để cung cấp các thông số cho lạm phát và ép servo
2, Di chuyển dầm đai đồng bộ: dầm đai đồng bộ sẽ di chuyển theo độ dày kính và chiều rộng khung nhôm để đảm bảo rằng lỗ trượt đã nằm giữa khung nhôm kính thứ nhất và thứ hai để làm phồng khe hở (giá trị đến từ thanh đẩy DC và điện tử cái thước kẻ)
3, Nhập nồng độ khí argon vào màn hình cảm ứng theo yêu cầu của khách hàng
4, Chức năng hiển thị: màn hình cảm ứng sẽ hiển thị toàn bộ quá trình nạp khí argon, bạn sẽ biết rất rõ ràng lượng khí argon đã được nạp vào bên trong bao nhiêu
E, nạp GAS từ dưới lên
(Loại cũ)
Phần ép được chia thành 4 phần (trên 800mm), khi kính có kích thước nhỏ (dưới 800mm) đi qua phần ép và nạp khí, chỉ có một phần hoạt động.
Nếu lớn hơn 800mm nhưng nhỏ hơn 1600mm, nó sẽ hoạt động hai phần, không cần toàn bộ phần ép và phần nạp khí hoạt động.nó có thể cứu kính argon.
NS, Cách niêm phong bên là sau niêm phong(Mới kiểu)
(phía máy có một cảm biến oxy với 7-8 điểm phát hiện.
NS MỘTchỉBộ phận ép có thể
1, Có ứng suất sau khi hàn trong khung ép, Vì vậy các vấn đề ngoài hình là không thể tránh khỏi sau một thời gian sử dụng (máy không thể ép DGU đúng, đều và chặt chẽ)
Đối với vấn đề không thể tránh khỏi không đồng đều này, đây là giải pháp của chúng tôi
2, Chì ép vít
NS Băng tải hỗ trợ không khí (chức năng tùy chọn)
Đảm bảo DGU bên trong sạch sẽ mà không có vết bánh xe
Sau khi rửa và trước khi ép đều được hỗ trợ khí
I Các thành phần điện
Chúng tôi đang sử dụng simens Đức / yaskava Nhật Bản
Máy uốn nhôm Spacer
Khung đệm l 1 * 1m bị uốn cong trong khoảng 17 giây.
Sai số của góc khung đệm nằm trong khoảng 0,1mm.
l Có thể uốn cong miếng đệm nhôm / technoform / Alupro / thermix /
l Spacer tự động kết nối và cắt.
l Máy tự động dừng khi bộ đệm sử dụng hết.
l Hỗ trợ uốn liên tục, tự động tránh kết nối đệm trong khi uốn và cắt
l Tự động kết nối bộ đệm-kết nối
l Chức năng điều khiển từ xa
l Chức năng đầu vào USB, nó có thể đọc dữ liệu excel trực tiếp
l Các phụ tùng của máy đều có mã ID, thuận tiện cho dịch vụ sau bán hàng
l Đầu nối hạng nặng, thuận tiện và an toàn để cài đặt và gỡ lỗi
l Van từ sử dụng Airtac Đài Loan
l Hệ thống điều khiển plc Siemens của Đức
l Hệ thống điều khiển servo Fuji Nhật Bản
l 12 đơn vị đệm lưu trữ (tùy chọn)
l Swisspacer / Thép không gỉ / Thép không gỉ hợp kim / tùy chọn)
(Thép không gỉ và miếng đệm cạnh ấm không thể tồn tại cùng một lúc)
l Lỗ khoan để nạp khí (tùy chọn)
l In phun ngăn cách, màu sắc khác nhau có sẵn cho logo công ty hoặc ngày sản xuất (tùy chọn)
l In laser (tùy chọn)
l Máy quét quét mã hai chiều, mã vạch (tùy chọn)
l Bánh xe ép riêng biệt cho khung vòng cung, chính xác hơn công cụ uốn
Đặc biệt đối với khung hình lục giác và hình bát giác (tùy chọn)
l ERP (tùy chọn)
Ghi chú: Dụng cụ uốn
* Đối với khung hình chữ nhật có ba kích thước (6A / 9A / 12A) miễn phí
Kích thước khác cần trả thêm 42 $ / mỗi kích thước
* Đối với khung hình tròn, hình lục giác và hình bát giác, 300 $ / mỗi kích thước
Thông số kỹ thuật chính
| Kích thước uốn tối đa | 2000 * 2000mm |
| Kích thước uốn nhỏ nhất | 250 * 200mm |
| Chiều rộng miếng đệm bằng nhôm | 6-27A |
| Bán kính vòng cung | 60 ° -150 ° |
| 6A-16A | |
| Lỗi kích thước: | ≤ ± 0,5mm |
| Lỗi góc | ≤ ± 1º |
| Miếng đệm nhôm 1m * 1m | 17s |
| Cung cấp không khí | ≥0,65MPa |
| Tổng công suất | AC220 / 380V 50Hz 2,5KW |
| Kích thước | 10500mm * 2200mm * 2600mm |
Các thành phần chính của máy uốn Spacer
| TÊN | NHÃN HIỆU |
| PLC | ĐỨC SIEMENS |
| Thiết bị điện hạ thế | ĐỨC SIEMENS |
| Động cơ servo | ĐỨC SIEMENS |
| Trình điều khiển Servo | ĐỨC SIEMENS |
| Chuyển tiếp | JAPAN OMRON |
| Bộ ba | AIRTAC Đài Loan |
| Hình trụ | AIRTAC Đài Loan |
| MÀN HÌNH CẢM ỨNG | WEINVIEW Đài Loan |
| Chuyển đổi quyền lực | TEND Đài Loan |
| HƯỚNG DẪN | Đài Loan TBI |
| Van điện từ | AIRTAC Đài Loan |
| cảm biến | KOREA AUTONICS |
Robot niêm phong
² Ứng dụng
LJTJ2535 / LJTJ2025 là robot dán kính cách nhiệt đứng tự động mới nhất.Nó được sử dụng để tráng kính hai lớp bằng cách trộn thành phần A và thành phần B với nhau theo một tỷ lệ nhất định.Áp dụng cho kính đôi / kính ba / kính định hình và kính bậc (Tùy chọn) với hiệu suất ổn định và vận hành dễ dàng.
1, Đầu cơ được đặt ở phía trước
Đạt được kết nối thực sự với đường IG khi làm kính bậc.
2, Chức năng lưu trữ
Nó có thể lưu trữ ba miếng kính cách điện trên ba vành đai (dưới 1,8m.), Nó cần thêm 2 bộ động cơ servo, hệ thống điều khiển.
3, Tám Servos
Robot sử dụng tám servo YASKAWA, bốn trong số đó điều khiển các bộ phận truyền động, trong bốn servo khác, chúng điều khiển bộ phận hút, nâng, lái và chuyển động Tiến & lùi và quay.
Hệ thống keo đơn
Được trang bị với thành phần A duy nhất và thành phần B duy nhất.
NSkhông hòa tan Hệ thống keo(Lựa chọn )
Được trang bị hai bộ thành phần A và hai bộ thành phần B, có thể được sử dụng cho hai loại chất bịt kín, chẳng hạn như cao su silicone, cao su polysulfide và chất kết dính kết cấu silicone.
Đôi / ba Định hình / kính bậc Hàm số (Không bắt buộc)
Với sự phát triển của công nghệ cập nhật, robot niêm phong có thể phủ tám chiếc kính có hình dạng tùy theo thị trường kính. (Nhưng đó là chức năng tùy chọn, trước khi đặt hàng, chức năng này nên xác nhận nhà sản xuất)
Van tỷ lệ điện: vòi phun cao su phù hợp với khe hở kính hoàn hảo và ổn định hơn.
Bơm A &Bơm B
Sử dụng Taiwan-Airtac
Các cạnh và góc kính đầy đủ mà không có bọt khí, bề mặt nhẵn, không cần đục góc
Bộ truyền đai đồng bộ
để làm cho kính được chuyển một cách trơn tru với vị trí chính xác
Van chuyển mạch điện và khí nén: Đảm bảo công tắc điện tự động, hiệu suất ổn định và lớp phủ đồng nhất.
