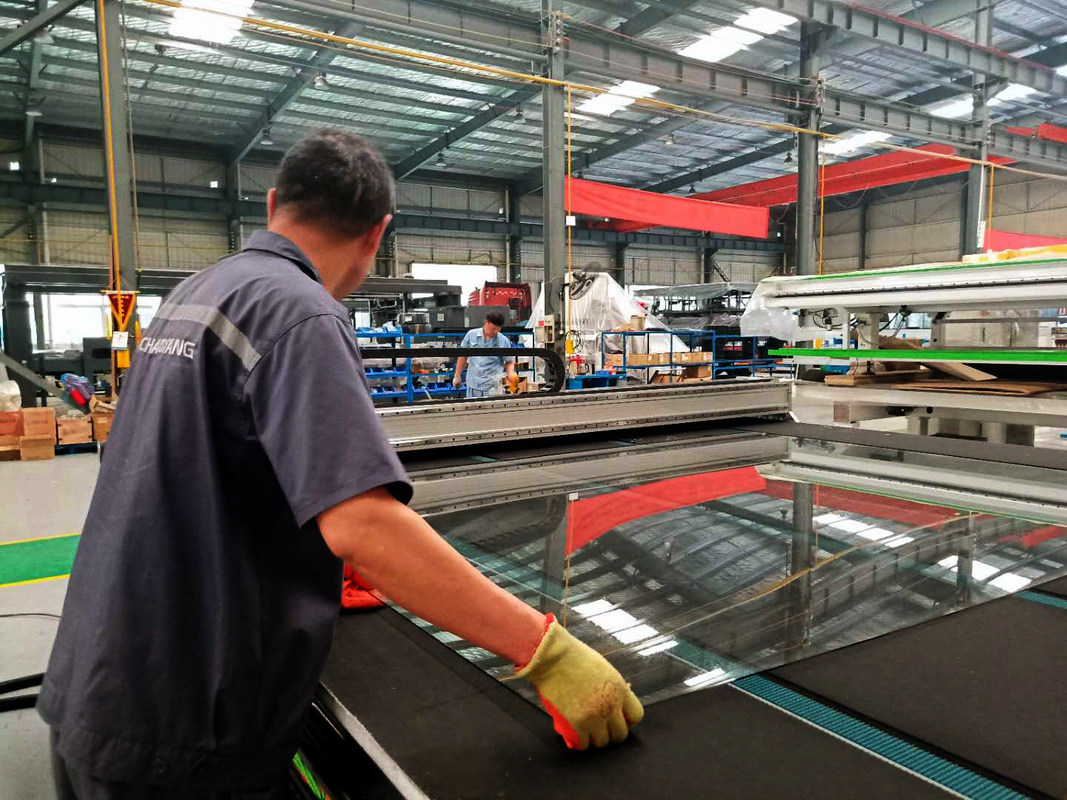

động cơ servo Máy cắt kính CNC hoàn toàn tự động để gia công kính

Máy cắt kính tự động CNC để gia công kính

1. Nguyên tắc cơ bản:

Nguyên lý hoạt động của nó là truyền tải kính đã cắt bằng cách chuyển dây đai đến bàn làm việc, tự động nhập vị trí của kính thông qua hệ thống quét quang điện, và sau đó đầu cắt có bánh xe kim cương trên giá đỡ máy cắt di chuyển theo hướng X và Y tương ứng bằng điều khiển chương trình, cutc trang tính.Bộ điều khiển chuyển động CNC được sử dụng trong phần điều khiển của máy và động cơ servo AC tiên tiến được sử dụng trong phần truyền động.

1. Thành phần thiết bị:

Bàn cắt tự động: Nó bao gồm cơ cấu khung, cơ cấu chùm, cơ cấu bàn làm việc, cơ cấu dao cắt, cơ cấu chuyển tải, cơ cấu định vị quét quang điện và hệ thống điều khiển điện.

2. Các bước làm việc chi tiết:

Tham khảo thêm "Hướng Dẫn Sử Dụng Bàn Cắt Kính Hoàn Toàn Tự Động"

3. Hiệu suất thiết bị:

1, Vật liệu khung xe được hàn và hình thành bằng thép cầu phần có chứa mangan tiêu chuẩn quốc gia (Q345A) sau khi xử lý lão hóa.Các tính chất cơ học toàn diện, tính dẻo và tính hàn của loại thép này tốt.Khung được xử lý tổng thể, và độ ổn định và độ chính xác của thiết bị được cải thiện đáng kể bằng cách xử lý lão hóa tôi để đảm bảo độ ổn định của sản phẩm.Sau quá trình tẩy rỉ đặc biệt, các vết rỉ trên bề mặt và lớp oxit được loại bỏ.Lớp sơn đầu phun sơn lót epoxy cao cấp và lớp sơn phủ đầu phun sơn ô tô cao cấp.
2, Thông qua phân tích của phần mềm kết cấu chuyên nghiệp, thiết bị đảm bảo độ ổn định, cân bằng động, độ bền cơ học để đạt được sự ăn khớp hoàn hảo nhất, và đảm bảo kết cấu của bàn không bị biến dạng.
3, Thiết bị có một chức năng đặt lại phím.Nó có thể hoàn thành tất cả các công việc chuẩn bị trước khi bắt đầu tự động bằng cách nhấp vào màn hình cảm ứng, giúp cải thiện đáng kể hiệu quả công việc.
4, Sắp xếp hợp lý các dây cáp và ống dẫn khí không thể tách rời và niêm phong hoàn chỉnh
5, Hướng dẫn tuyến tính im lặng tốc độ cao được sử dụng cho đường ray dẫn hướng, có độ chính xác cắt cao và tiếng ồn thấp.
6, Động cơ servo Ankawa Nhật Bản tiên tiến được sử dụng trong phần truyền động, giúp thiết bị đáng tin cậy, lỗi nhỏ và hiệu quả.
7, Van điện từ tỷ lệ SMC của Nhật dùng để cắt lúa.Áp suất được điều chỉnh tự động theo độ dày của kính.Đầu dao quay 360 độ, và dao cắt đệm trên và dưới cắt (bất kỳ đường thẳng nào và tất cả các loại kính có hình dạng đặc biệt đều có thể cắt chính xác).
8, Đầu dao được trang bị chức năng bảo vệ dao.Nếu đầu dao rơi ra ngoài kính hoặc khe hở kính, chương trình sẽ tự động dừng lại, ngăn ngừa hư hỏng các bộ phận và kính một cách hiệu quả.
9, Bộ truyền động tốc độ cao động cơ đôi (servo Yaskawa quán tính lớn) đảm bảo tốc độ cắt và sự trôi chảy
10, Thiết bị băng tải, thiết bị hộp số tự động đồng bộ, thuận tiện cho việc truyền tải trên và dưới kính, điều chỉnh tốc độ chuyển đổi tần số, ổn định và dễ dàng tối ưu hóa tốc độ truyền
11, Thiết bị định vị, hệ thống định vị quét quang điện
12, Chức năng bù, bù lệch tâm công cụ, bù giải phóng mặt bằng, bù sân

4. Cấu hình cơ học:

1. , Vòng bi chính NSK: NSK ；
2. , Hướng dẫn: FUJUN;
3. , Giá đỡ / Bánh răng: RUIAN;
4. , Bánh xe / giá đỡ dao: Bowler, Đức;
5. Bàn: Nỉ công nghiệp nhập khẩu;
6. , Bảng bảng: bảng mật độ cao không thấm nước;

5. Cấu hình điện:

1. Nguồn điện áp: 380V / 50HZ (trường hợp đặc biệt có thể thiết kế theo yêu cầu của khách hàng)
2. Áp suất nguồn khí: 0,6-0,8 Mpa;(Người dùng cung cấp)
3. Hệ thống servo: Động cơ servo Yaskawa
4. Bộ chuyển đổi: Delta
5. Bộ giảm tốc truyền đạt: Sankai / Zhongyan
6. Van tỷ lệ: SMC
7. Van điện từ chính: Airtac
8. Bộ điều khiển chuyển động: GUGAO / OPTIMA
9. Rơ le trung gian: Hequan / Puruide
10. Công tắc tơ AC: Schneider
11. Bộ ngắt mạch động cơ: Schneider
12. Công tắc không khí: Zhengtai
13. Công tắc khoảng cách: Guangchuan / puruide / aotongmike

Lưu ý: Tùy thuộc vào ngày giao hàng và cải tiến kỹ thuật, công ty sản xuất có quyền thay thế các bộ phận đã mua của cùng một nhãn hiệu.

6. Thông số kỹ thuật

7. Phần mềm:

Bộ điều khiển chuyển động:

1) Tốc độ chạy nhanh, chạy trơn tru, độ chính xác điều khiển cao, cấu trúc bộ điều khiển mô-đun;

2) Giao diện người-máy đơn giản và rộng rãi, việc điều chỉnh thông số đơn giản, các thông số cần người vận hành sửa đổi ít hơn, đơn giản và trực quan và yêu cầu đối với người vận hành thấp.

3) Chế độ cắt đường ống, chế độ cắt định vị quang điện và chế độ cắt trực tiếp được thiết lập tự do thông qua các tùy chọn.Chế độ cắt tự động và chế độ vận hành không khí có thể được chuyển đổi bất kỳ lúc nào trong quá trình xử lý.

4) Lập trình lồng thư viện đồ họa, chọn hình dạng đặc biệt từ thư viện, thiết lập các thông số liên quan, số lượng xử lý, lồng tự động, tạo quỹ đạo xử lý;

5) Lưu trữ hoàn chỉnh kho áp suất thủy tinh, một khi áp suất cắt của từng độ dày đặc điểm kỹ thuật được nhập và lưu, nó có thể được gọi trực tiếp;

6) Theo dõi thời gian thực và hiển thị đường dẫn xử lý, ghi lại kịp thời tọa độ chuyển động, trạng thái trục, trạng thái I / 0, ghi lại tự động chẩn đoán lỗi và cảnh báo;

7) Nhận xử lý nhiều loại tài liệu Super Package Software, AUTOCAD DXF file, hệ thống có phần mềm chỉnh sửa đồ họa riêng (giống hệt phương pháp chỉnh sửa của Paul);
8) Lập trình lồng thư viện đồ họa, chọn hình dạng bất thường từ thư viện, thiết lập các thông số liên quan, số lượng xử lý, lồng tự động, tạo quỹ đạo xử lý;

9) Chức năng sắp xếp của các tệp lớp DXF, bao gồm điểm gần nhất, điểm nhập hoặc theo màu đồ họa theo chiều kim đồng hồ, sắp xếp ngược chiều kim đồng hồ và các tùy chọn khác.Giải phóng chuyển đổi giữa cắt một pha và cắt hai chiều được thực hiện.

10) Chức năng định vị quang điện, theo vị trí thực tế và góc lệch, tự động điều chỉnh cắt;

11) Chức năng đền bù: bù lệch tâm công cụ, đền bù giải tỏa, đền bù sân;
12) Tất cả các loại bảo vệ: bao gồm giới hạn mềm và cứng, giới hạn áp suất máy cắt, kiểm soát dừng khẩn cấp bên ngoài, v.v.

Phần mềm tối ưu hóa:

1. Kết quả tối ưu hóa có thể nhập được thực hiện trong Office
2. Sơ đồ cắt có thể được tạo và chỉnh sửa thủ công
3. Với chức năng sao chép và di động
4. Chỉnh sửa thủ công trình tự cắt
5. Sơ đồ cắt có thể được tạo nhanh chóng bằng các chế độ X, Y và Z.
6. Tối ưu hóa đồng thời nhiều bản vá lỗi ban đầu và nhỏ
7. Sắp chữ được tối ưu hóa mà không có giới hạn về kích thước
8. Xoay vòng kết quả được tối ưu hóa, Quản lý phản chiếu, v.v.
9. Quản lý ưu tiên để tối ưu hóa cắt kích thước nhỏ
10. Quản lý ưu tiên tối ưu hóa tấm kính ban đầu
11. Chức năng quét mẫu và xử lý đồ họa quét
12. Quản lý lưu trữ tấm kính gốc
13. 20 thuật toán tối ưu hóa hiệu quả
14. Đồ họa cắt có thể được chỉnh sửa
15. Thiết kế nhãn và in nhãn (Label-WAY)
16. In rõ ràng Báo cáo kết quả được tối ưu hóa
17. Nhập tệp dữ liệu Excel
18. Low-E và quản lý cắt kính kết dính
19. Một thư viện đồ họa chứa 350 đồ họa tham số, bao gồm tất cả các loại đồ họa thường được sử dụng (Geo-Way)
20. Hệ thống CAD hai chiều với chức năng xử lý quét bất thường (Cad-Way)
21. Tự động chuyển đổi tín hiệu kỹ thuật số từ hệ thống CNC thành các điểm tạo hình đồ họa
22. Có nhiều lựa chọn ngôn ngữ cho giao diện vận hành phần mềm, bao gồm cả giao diện tiếng Trung.
23. Theo dõi sự phát triển phần mềm quốc tế mới nhất, cung cấp các phiên bản nâng cấp trong thời gian thực và đạt được các yêu cầu chức năng mới nhất cho khách hàng

Các sản phẩm liên quan của LIJIANG GLASS

Máy mài mép phim kính Low E tự động để xóa phim Low-e

Máy gia công kính cách nhiệt: Máy xóa phim dán kính low-e đứng làm kính hai lớp dùng để xóa phim trên kính low-e với tốc độ nhanh.Máy xóa có thể xóa kính hình chữ nhật và kính hình dạng, nó có 6 động cơ servo.

Những đặc điểm chính:

Kính hai chiều

Xóa kính low-e bạc gấp đôi và gấp ba

Tự động đo kích thước kính

Tự động phân biệt bề mặt low-e

Xóa cạnh có thể điều chỉnh

Đầu có thể xoay 360 ° Thiết bị an toàn và hoàn toàn tự động

Hệ thống điều khiển PLC, giao diện màn hình cảm ứng

Hệ thống điều khiển sáu Servos

Hệ thống điều khiển thông minh, có thể nhận dạng xử lý hàng loạt

RFQ:

1. Chức năng của máy xóa phim là gì?

Chức năng chính là loại bỏ lớp phim cạnh của kính Low-e

2. Tại sao nên xóa phim kính low-e?

Để phim không bị oxi hóa khi tổng hợp kính cách nhiệt.

3. Kính nào cần xóa?

Khi kính Low-e ngoại tuyến

4. Ngoài cách sử dụng máy xóa phim dọc để xóa phim, còn có những cách nào khác có thể xóa phim?

Thủ công, máy mài cạnh ngang, máy mài cạnh hai bên, máy mài cạnh bốn cạnh, máy cắt, v.v.

5. Ưu điểm của việc sử dụng máy tách màng của chúng tôi là gì?Những bất lợi là gì?Ưu điểm của việc sử dụng các phương pháp khác là gì?Những bất lợi là gì?

Với máy ép màng đứng của chúng tôi có thể kết nối để sử dụng, tiết kiệm sức lao động, hiệu quả gỡ phim tốt, độ phẳng kính tốt, có thể dán thêm kính tấm lớn.Bất lợi là tăng chiều dài của cả dây chuyền, che mất diện tích lớn.

Hiệu ứng xóa phim thủ công kém, tốc độ chậm.Còn lại là tẩy phim trước khi cường lực, vì thời gian nung nóng của kính trắng và kính Low-e trong quá trình cường lực không giống nhau nên sẽ gây biến dạng kính, ưu điểm không cần đầu tư quá cao.

6. Kính trước khi dán phim cường lực còn tốt sau khi dán phim cường lực có tốt không?Tại sao vậy?

Sau khi tôi cường lực, độ khử phim tốt, kính ít bị biến dạng.

7. Thương hiệu nào của PLC, trình điều khiển động cơ servo, bộ biến tần được sử dụng cho máy xóa?

Hiện tại, động cơ và ổ đĩa servo PLC delta, biến tần delta và schneider

8. Máy xóa phim chia thành bao nhiêu phần?Kích thước của mỗi đoạn là gì?Các vai trò là gì?

Máy xóa phim được chia thành ba phần, phần thứ nhất hoặc thứ ba là 2,2 mét, chủ yếu để xuất nhập kính và lưu trữ kính, phần giữa 5,3 mét, chủ yếu để xóa phim.

9. Thiết bị có thể phân biệt bề mặt phim low-e không?

Lớp phim có thể được phát hiện tự động.

10. Bạn có cần nhập chiều dài và chiều rộng của kính khi sử dụng bộ gỡ phim không?

Không, nó tự động được phát hiện.
