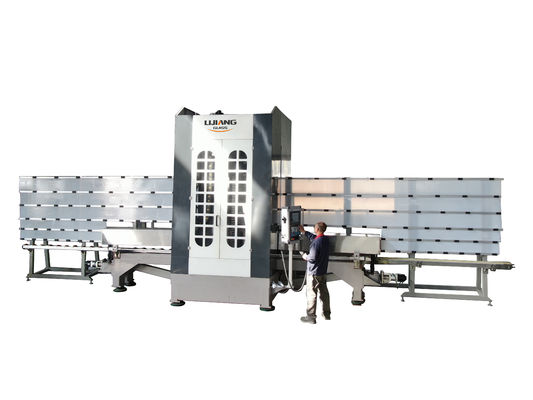

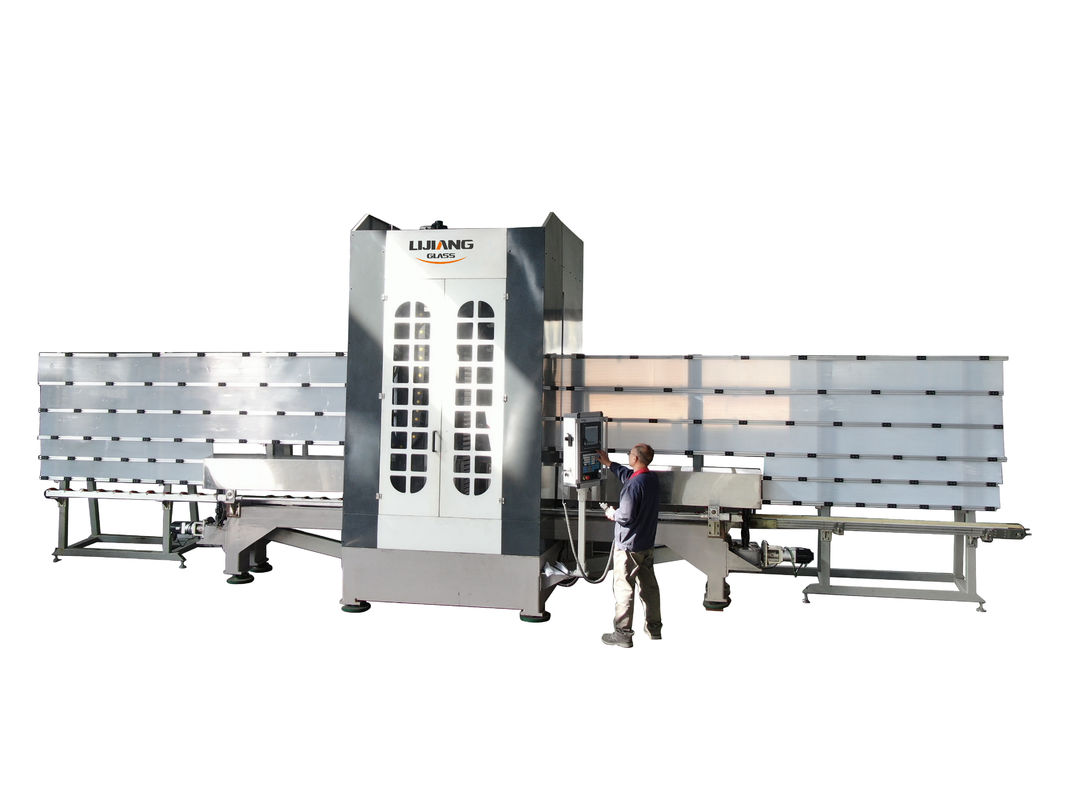

Máy khoan dọc và máy phay CNC

1,Sự miêu tả:

LIJIANG GLASS CNC GLASS MÁY VÀ PHILING MÁY với công nghệ cao. Nó có thể thực hiện hoàn hảo làm việc phức tạp trong thời gian ngắn và bảng được xử lý có mức cao nhận ra để có được một máy CNC với đầu tư nhỏ nhất.

Trung tâm làm việc CNC thẳng đứng áp dụng hệ thống điều khiển và hoạt động số để đạt được quản lý động của từng trục và điều khiển chính xác tốc độ. Vì vậy, hình dạng là độ chính xác và bảng xử lý có chất lượng cao. Đây là một máy khoan và máy xay dọc CNC để xử lý bản vẽ đơn giản và phức tạp và được giới thiệu bởi công nghệ tiên tiến nhất. Đây là một giải pháp cho yêu cầu về độ chính xác xử lý, tốc độ cao và hoạt động dễ dàng.

Máy có thể tự động xử lý các chức năng khoan và phay phức tạp trên kính phẳng lớn. Khi kính được tải trên giá cho ăn, máy bắt đầu thực hiện chương trình đã chuẩn bị về khoan, phay, v.v.

Tính linh hoạt của hệ thống điều khiển có thể đáp ứng yêu cầu của các sản phẩm khác nhau, toàn bộ công việc được hoàn thành tự động. Máy này phù hợp để xử lý kính kết cấu (cửa không đóng khung, tường rèm thủy tinh, v.v.) Chức năng bao gồm:

• Khoan;
• Xay xát

2,Kết cấu

Máy làm việc bằng kính thẳng đứng; Với tất cả các phần chính được bảo vệ. Cấu trúc thuận tiện để tải và dỡ máy và chiếm ít diện tích. Nó cũng có thể làm giảm vật cản và dễ dàng xử lý tấm kính, hoặc thậm chí được ưu tiên cho hệ thống nước làm mát.

3, phần mềm

Phần mềm Baineng được phát triển bởi nhóm CNTT của chúng tôi. Nó có các mẫu chung trong hệ thống. Vì vậy, bạn chỉ cần nhập tham số thì tuyến đường tốt nhất được tạo tự động.

Phần mềm Baineng rất dễ học và vận hành. Bạn chỉ cần chuyển CAD2000.DXF sang phần mềm BAINENG, sau đó nó có thể tự động tạo mã.

Quá trình hoạt động:

Nhập tệp → Chọn các dòng → Đặt tham số → Cập nhật các tham số → Tạo mã

1) Cài đặt phần mềm Baineng Cam trên Windows System, người dùng có thể vẽ các hình dạng khác nhau trên CAD, sau đó tạo mã bằng CAM để tự động bắt đầu xử lý.

2) Phát triển phần mềm Marco độc quyền cho các cửa thường được sử dụng, như cửa tắm, cửa nhô ra, bản lề sàn, v.v., nó có thể được lấp đầy kích thước chính xác trong khi xử lý, không cần vẽ CAD.

3) Phát triển chức năng nhận dạng mã quét cho các đơn đặt hàng lô nhỏ.

4.fifts

Máy có thể được sử dụng để khoan, phay, ghi chú, bắt giữ trên kính phẳng. Vì vậy, đó là giải pháp tốt nhất cho các lỗ, rãnh và cắt.

Một số công cụ để xử lý:

Xử lý trên kính:

5, Ứng dụng

Máy có thể được áp dụng để sản xuất hàng loạt cho cửa vòi hoa sen không khung, cửa trượt, tường rèm thủy tinh. Vì vậy, nó có thể tiết kiệm rất nhiều lao động và chi phí.

6, Thành phần cho máy

7. Các bộ phận với máy

8.Thông số kỹ thuật

	Mô hình	BN-V3015	BN-V3712	BN-V3720	BN-V4720	BN-V4525
	最大玻璃加工尺寸 Kích thước kính tối đa	3000*1500mm	3700*1200mm	3700*2000mm	4700*2000mm	4500*2500mm
	最小玻璃加工尺寸 Kích thước kính tối thiểu	1000*500mm	1000*500mm	1000*500mm	1000*500mm	1000*500mm
	主轴转速 Tốc độ của trục chính	0-12000/phút	0-12000/phút	0-12000/phút	0-12000/phút	0-12000/phút
	总功率 Tổng năng lượng	11kw	11kw	13kw	13kw	13kw
	主轴功率 Sức mạnh trục chính	5,5kw	5,5kw	7,5kw	7,5kw	7,5kw
	空气压缩 Nén không khí	0,7MPa	0,7MPa	0,7MPa	0,7MPa	0,7MPa
	机器重量 Trọng lượng máy	6000kg	6500kg	7000kg	7500kg	8000kg
	机器尺寸 Kích thước máy	8700*1700*3300mm	9400*1900*3000mm	9400*1900*3800mm	10400*1900*3800mm	10200*1900*4300mm
	玻璃厚度 Độ dày thủy tinh	4-30mm	4-30mm	4-30mm	4-30mm	4-30mm
	用电标准 Tiêu chuẩn điện	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz
	轴数 Số lượng trục	3axis	3axis	3aixs	3axis	3aixs

9.Prepare cho đào tạo và cài đặt

1) Chuẩn bị 8 cái tấm thép trong size300*300*5mm.put các tấm vào chân ổ trục

máy.

2) Không khí nén đến 0,7-0,8MPa hoặc chuẩn bị máy nén khí.

3) Ống không khí trong đường kính 10 mm (chiều dài sẽ theo không gian lắp đặt).

4) Mạch điện: 3*6² & 2*4² (chiều dài sẽ theo không gian cài đặt)

5) Bộ ngắt mạch điều khiển năng lượng độc lập (3P45A)

6) Nâng giắc cắm 10-20 người (điều chỉnh mức độ của máy).

7) Windows7 với máy tính 32 bit

10. Nguyên tắc được đưa ra

1) Bảo hành miễn phí trong 1 năm sau khi cài đặt

2) Người mua phải chịu trách nhiệm về vé máy bay khứ hồi, khách sạn, thực phẩm và giao thông địa phương.

3) Phí cài đặt và đào tạo: USD 100/ngày/người bên cạnh tất cả các chi phí được hiệu chỉnh trong 2.

4) Ngày làm việc: Kỹ sư nên làm việc từ thứ Hai đến thứ Sáu. Tám giờ mỗi ngày.

5) Yêu cầu của khách sạn: Khách sạn kinh doanh tiêu chuẩn, với phòng tắm độc lập, vòi hoa sen có sẵn, làm sạch, mức trung bình ở địa phương

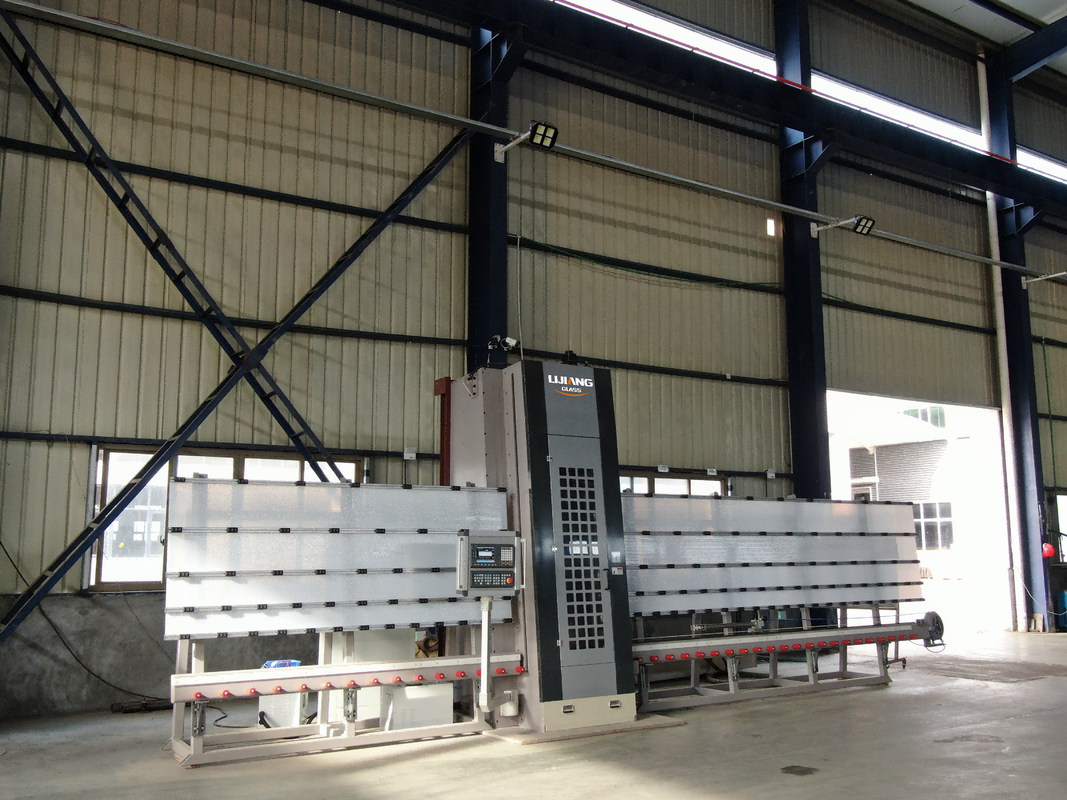

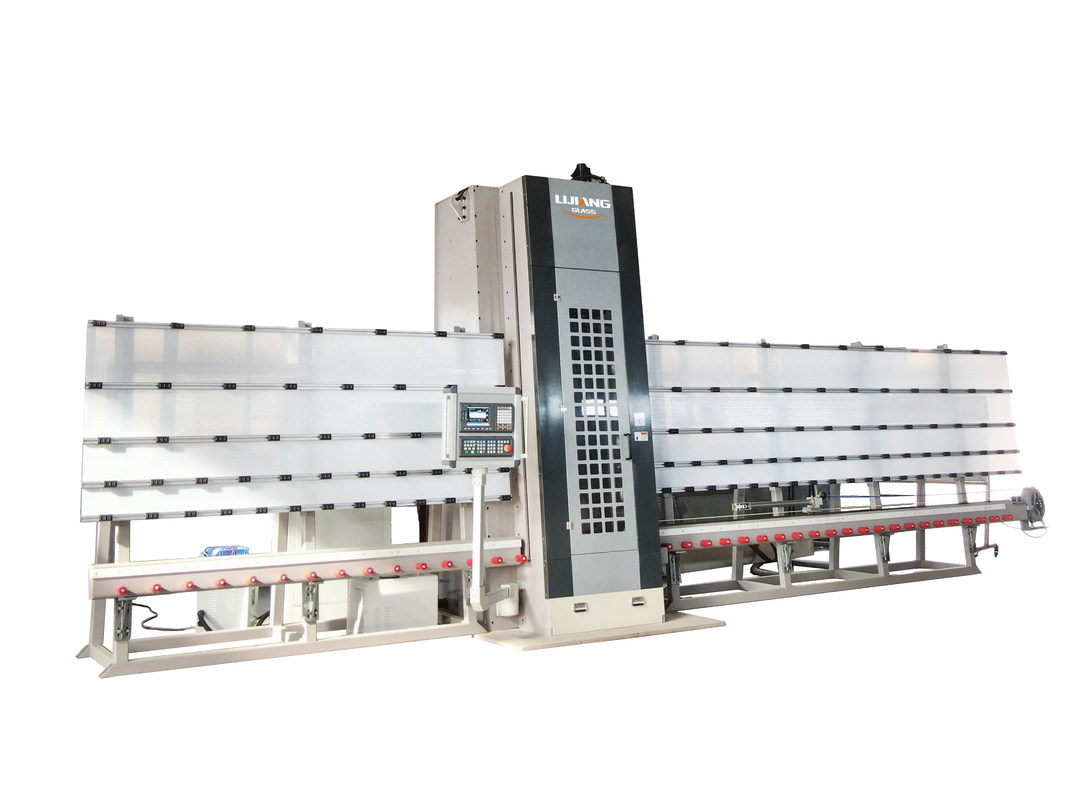

11. Hình ảnh của máy thật:
