Máy làm kính Low E 2-35m / phút Xếp và dỡ kính

Máy nạp hút chân không Máy nạp kính cách điện tự động LJLSP Máy gia công kính cách nhiệt

Máy nạp kính cách nhiệt tự động là một sản phẩm được cấp bằng sáng chế có mức độ tự động hóa cao, tiết kiệm nhân lực và cải thiện an ninh và hiệu quả sản xuất.Máy này sử dụng PLC để điều khiển động cơ servo, công tắc quang điện tự động phát hiện kích thước kính khác nhau.Máy nạp kính cách nhiệt tự động hút chân không không cần nhập kích thước kính theo cách thủ công.Nó có thể tự động chạy, hút kính, tính toán quãng đường chạy.Khi kệ kính trống, nó sẽ báo động để nhắc nhở công nhân thay nó.

1. cấu trúc chính

Nó bao gồm hệ thống điều khiển PLC, phần đầu máy, phần vận chuyển, phần cấu trúc mút, phần truyền động servo, v.v.;

2. Các tính năng chính

1. Nó thông qua điều khiển PLC, màn hình cảm ứng 10 inch. Hệ thống động lực sử dụng 3 ổ động cơ servo, rất dễ vận hành. Cách lắp kính là cách đặt thông thường, đặt lên / xuống;

2.Đai V có thể tự động điều chỉnh đến vị trí trung tâm của độ dày kính; Động cơ truyền động vít bi của bánh răng giảm tốc để điều chỉnh đai V. Cảm biến dịch chuyển cảm ứng điểm ban đầu và di chuyển trên rãnh lót;

3. Đầu máy tự động nâng lên theo chiều cao của kính, nếu kích thước kính quá nhỏ thì không cần nâng lên; động cơ servo dẫn động bánh răng giảm tốc bằng nhông xích trên rãnh lót để làm cho đầu máy nâng lên / xuống, để nó có thể chính xác chiều cao cần thiết;

4. Bộ phận vận chuyển tự động chuyển kính đến vị trí trung tâm của giá đỡ mút. Động cơ servo truyền động bánh răng giảm tốc bằng nhông xích trên rãnh lót để vận chuyển kính đến vị trí trung tâm của mút;

5. Giá đỡ mút có thể tự động điều chỉnh lên / xuống theo chiều dài và chiều rộng của kính; Khi kính đạt đến vị trí cần thiết, giá đỡ sẽ lùi về phía sau;Hai xi lanh khí dẫn động liên kết bốn thanh để làm cho tấm chủ động di chuyển trước / sau, do đó nó có thể đảm bảo tính đồng bộ song song.

6. Người hút hít vào, vươn vai, hai tay duỗi thẳng để đạt áp suất âm cho trước, áp kế âm có tác dụng bảo vệ, tránh vỡ kính trong trường hợp lọt khí.

7. Máy có thể tiết kiệm sức lao động 2-3 người và nâng cao hiệu quả làm việc gấp 2 lần

8. Bộ hút lên / xuống, bộ hút trước / sau, vận chuyển đai V được dẫn động bằng động cơ servo, nó có thể được đặt ở vị trí chính xác;

3. thông số máy chính

1. Kích thước kính tối đa: 4000 * 2500mm

2. Độ dày kính: 3-10mm

3. Tốc độ cánh tay hút: 2-35m / phút

4. Kích thước tối đa của cánh tay hút kéo dài ra: 800mm

5. Góc làm việc của cánh tay đòn: 84 ~ 100 °

6. Tiêu thụ không khí: 100L / phút

7. Tổng công suất: 15KW

8. Tổng trọng lượng: 2000KG

9. Kích thước: 700 * 2800 * 2500mm

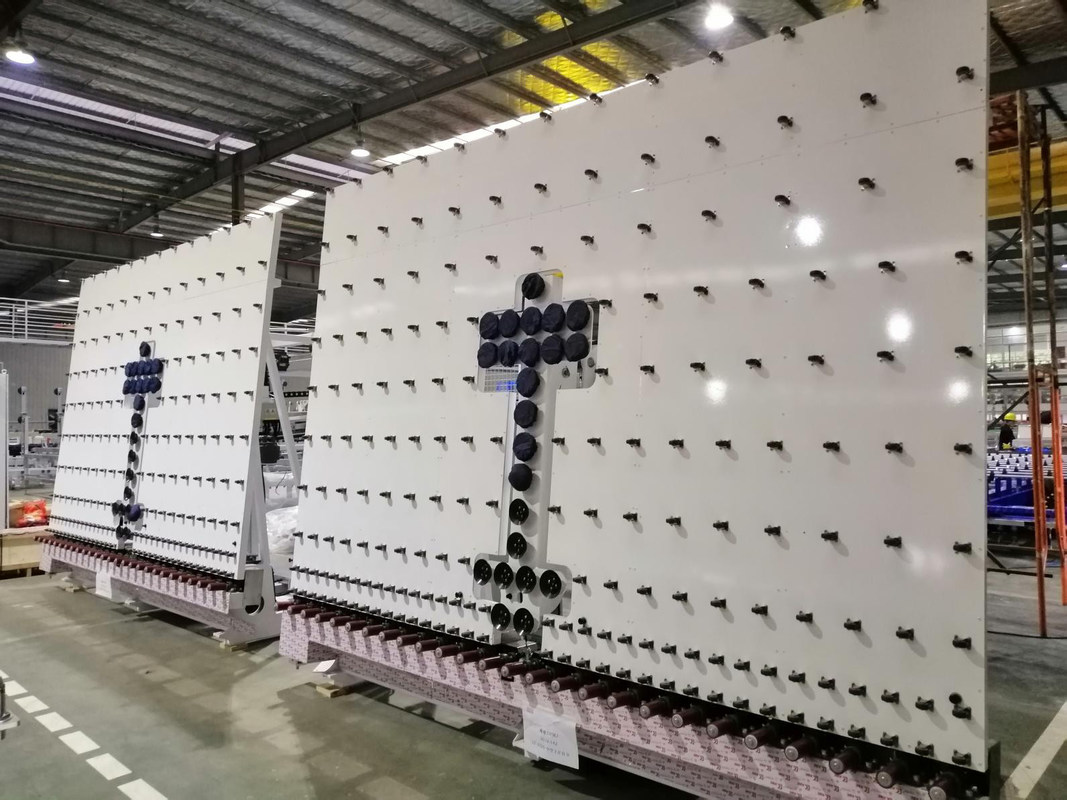

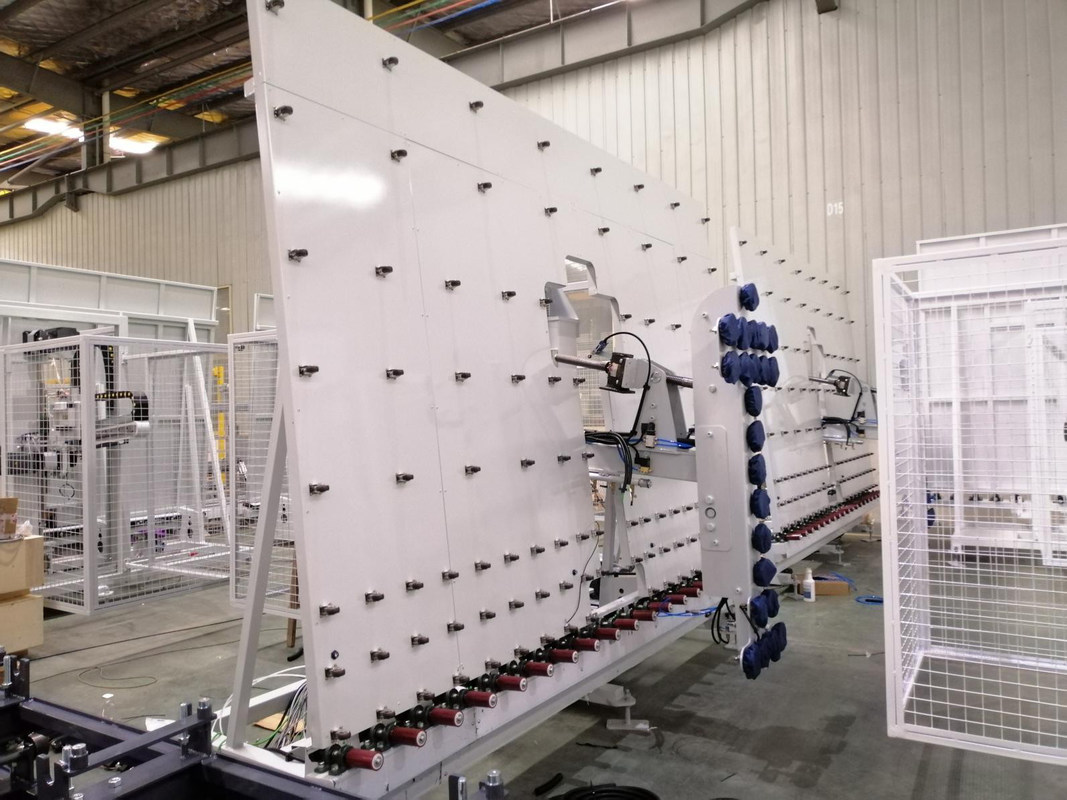

Ảnh chi tiết

Máy gia công kính 10KW, Hệ thống điều khiển PLC bảng tải kính

Máy gia công kính đôi khác.
