Máy tráng men đôi Dây chuyền sản xuất kính cách nhiệt với nạp khí
ỨNG DỤNG

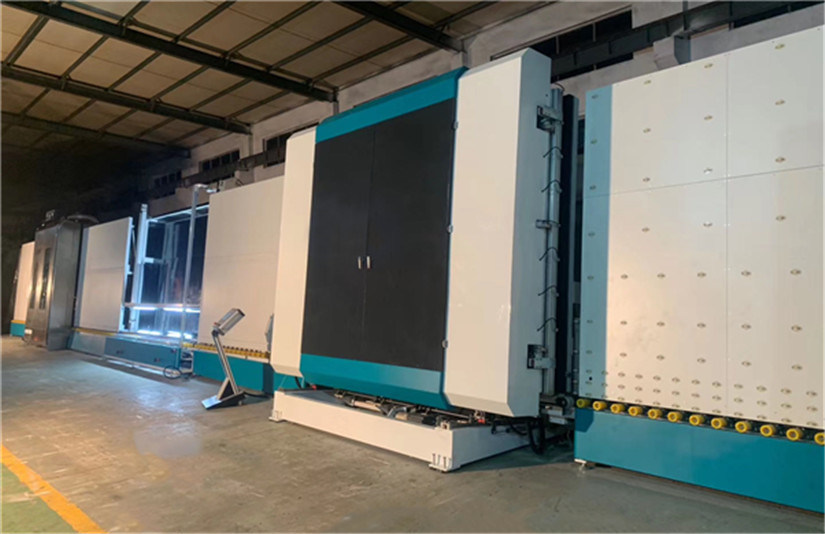

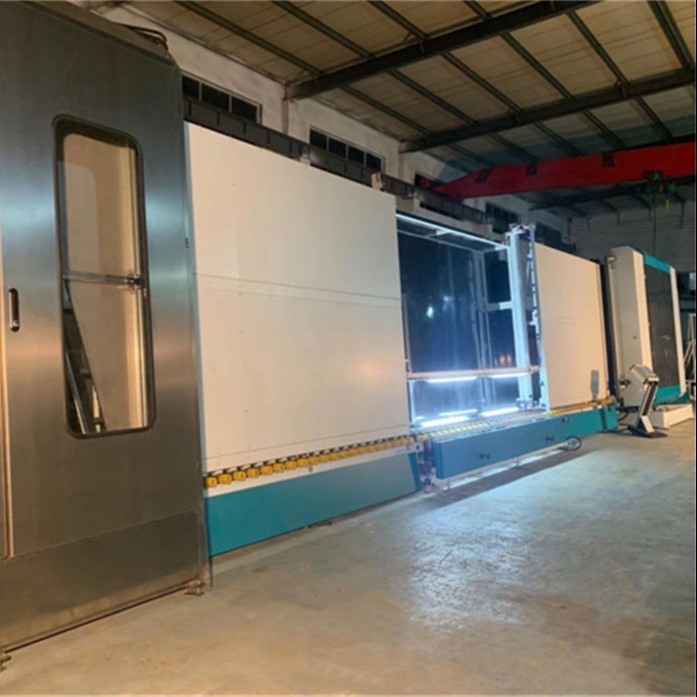

Dây chuyền sản xuất kính cách nhiệt bao gồm bốn phần, phần chuyển giao, phần rửa, phần kiểm tra và phần ép.Nó sử dụng công nghệ tiên tiến để tạo ra các DGU chất lượng cao và đa dạng tự động, chẳng hạn như kính đôi, kính ba, kính Low-e, kính định hình và kính bậc.
| TÊN |
GỐC |
NHÃN HIỆU |
| Chuyển động cơ |
Đài loan |
LINHAI |
| Động cơ chổi than |
Trung Quốc |
QINGHUA |
| Máy bơm nước |
Trung Quốc |
LINGXIAO |
| Hướng dẫn |
Đài loan |
HIWIN |
| Các thành phần khí nén |
Đài loan |
AIRTAC |
| máy đo điện |
Trung Quốc |
MIRAN |
| động cơ servo |
Nhật Bản |
YASKAWA |
| PLC |
nước Đức |
SIEMENS |
| Thiết bị điện hạ thế |
nước Đức |
SIEMENS |
| Bộ chuyển đổi tần số |
nước Đức |
SIEMENS |
| Công tắc quang điện |
Hàn Quốc |
AUTONICS |
| Công tắc Micro |
Đài loan |
CÓ XU HƯỚNG |
| Nút và đèn báo |
Nước pháp |
SCHNEIDER |
| màn hình cảm ứng |
Đài loan |
WEINVIEW |
| Rơ le trung gian |
Nhật Bản |
OMRON |
| Dòng IG với nạp khí trực tuyến |
Chuyển phần
1. Cảm biến kính Low-e
Điều này cảm biến được cài đặt trước khi máy giặt, nó có thể tự động nhận dạng kính Low-e, ngăn kính rơi xuống bề mặt Low-e.
2. Con lăn băng tải
Việc chuyển giao: Bánh xe chuyển trước và sau đều được chuyển, tất cả đều được chuyển chủ động.Nó có thể đảm bảo kính kích thước lớn và kính dày đi qua một cách trơn tru.
Phần kiểm tra
Phần kiểm tra sử dụng đèn LED tuýp để kiểm tra kính đã sạch hay chưa.
Phần giặt
3. Vật liệu
Toàn bộ phần rửa và làm khô sử dụng thép không gỉ 304, bao gồm tấm và các bộ phận thay thế bên trong.
Tấm dày có thể lên đến 4mm và tấm bên trong có thể là 8mm. Hiệu suất thiết bị tốt hơn và tuổi thọ dài hơn nhiều.
4. Sáu bàn chải
Máy có 6 chổi quét đều là chổi mềm, có thể rửa kính phẳng, kính temper và kính low-e.Nó có đường kính lông nhỏ hơn 0,1mm, không bao giờ làm hỏng kính, đặc biệt là kính low-e.
5. Thiết bị giảm tiếng ồn
Tiếng ồn có thể được kiểm soát dưới 90 decibel bằng cách sử dụng bánh răng nylon và bọt biển.
6. Hệ thống đun nước
Áp dụng hệ thống làm nóng bằng không khí, sử dụng nước mềm để rửa kính rõ ràng.
7. Bộ chuyển đổi tần số lớn & Dao không khí ( Hệ thống dao không khí đơn hoặc đôi )
Có một hệ thống dao không khí và một bộ biến tần lớn.Dao không khí có thể được chia thành hai phần lên và xuống, cả hai phần này đều là dao tần số. Hai phần sẽ hoạt động cùng lúc khi sấy kính có kích thước lớn(chiều cao> 1,5m), trong khi chỉ sấy khô các bộ phận cho kính cỡ nhỏ (chiều cao <1,5m), tiết kiệm nhiều năng lượng.
8. Tự động nhận dạng độ dày của kính
1).Có một thiết bị khớp phổ biến, khi độ dày kính được thay đổi, dao gió sẽ di chuyển tới và lui để điều chỉnh khoảng cách sao cho khoảng cách tương đối giữa dao gió và kính là không đổi, tránh làm hỏng kính do đối với những thay đổi của độ dày kính.
2).Hai bên đáy kính đều có bánh răng xích để chủ động chuyển kính có thể giữ tốc độ nhanh, không chỉ kính có kích thước lớn, kính có kích thước nhỏ cũng có thể đi qua nhanh chóng.
Phần ép & nạp gas (Tùy chọn)
9. Phần ép
Đối với dây chuyền nạp khí, chúng tôi sử dụng động cơ servo và thời gian thắt lưng để ép kính cách nhiệt.
1).Động cơ servo có thể được tính toán chính xác độ dày của kính và dải nhôm cho máy ép kính của bạn.So với trạm thủy lực truyền thống bằng áp suất, nó đảm bảo áp suất chính xác đồng thời, không làm hỏng kính và tăng tốc độ ép.
2).Đai hẹn giờ có dạng răng cưa, việc bấm sẽ chính xác hơn.
10. Tấm lưng có thể điều chỉnh
Chúng tôi áp dụng công nghệ CNC vào bảng ép.Dòng bình thường có 74 điểm điều chỉnh để giữ cho tấm lưng luôn thẳng, tuy nhiên, dòng nạp khí có 88 điểm điều chỉnh.
11. Tiết kiệm năng lượng của chức năng ép
Nó sử dụng 3 công tắc vi mô, chia bộ phận ép thành 4 phần.
Mỗi công tắc vi mô nhận được tín hiệu sẽ thêm một phần của vùng làm việc.Khi không chạm vào công tắc vi mô tương ứng, vùng đó không hoạt động.
- Khi kính L ≤ 1,5m Phần 1 công việc.
- Khi kính L =1,5m-2,3m Phần 1 & Phần 2 công việc.
- Khi kính 2,3m <L <3,2m Phần 1, Phần 2 & Phần 3 công việc.
- Khi kính 3,2m = L ≤ 4m Tất cả các bộ phận làm việc cùng nhau.
Hơn nữa, hai mặt và đáy của kính sẽ được bịt kín để đảm bảo hiệu ứng phồng lên.Nó có thể tiết kiệm nhiều khí argon và năng lượng điện.
12. Nạp khí argon tốc độ cao trực tuyến (Tùy chọn)
Tự động nạp khí argon trong 22 giây cho một miếng kính hai lớp.Có thể cài đặt và hiển thị giá trị khí trên màn hình theo yêu cầu của chúng tôi.Chẳng hạn như 85%, 88%, 90%, 95%, 97%, 99%, 100%.
Chúng ta có thể quan sát hàm lượng argon và tốc độ làm đầy một cách trực quan, đảm bảo cho việc sản xuất thủy tinh cách nhiệt chất lượng cao.
Khi hai miếng kính ở gần tấm phim, nó sẽ bắt đầu nạp đầy khí argon từ đáy tấm kính.Khi đạt đến giá trị đặt trước đó, lạm phát sẽ tự động dừng lại.
[Màn hình mẫu]:
[Màn hình mẫu]:
[Màn hình mẫu]:
[Màn hình mẫu]:
Chế độ xem kết xuất 3D
