Máy cắt kính CNC Dây chuyền sản xuất máy cắt kính tự động
cho Sản xuất cửa sổ được bán
Lợi ích & Ưu điểm
* Tự động đặt kính lên bàn
* Cắt nhanh CNC
* Phao khí trong máy
* Với bàn vỡ kính
* Đối với các hình dạng cắt kính khác nhau
* Kích thước máy có thể được tùy chỉnh

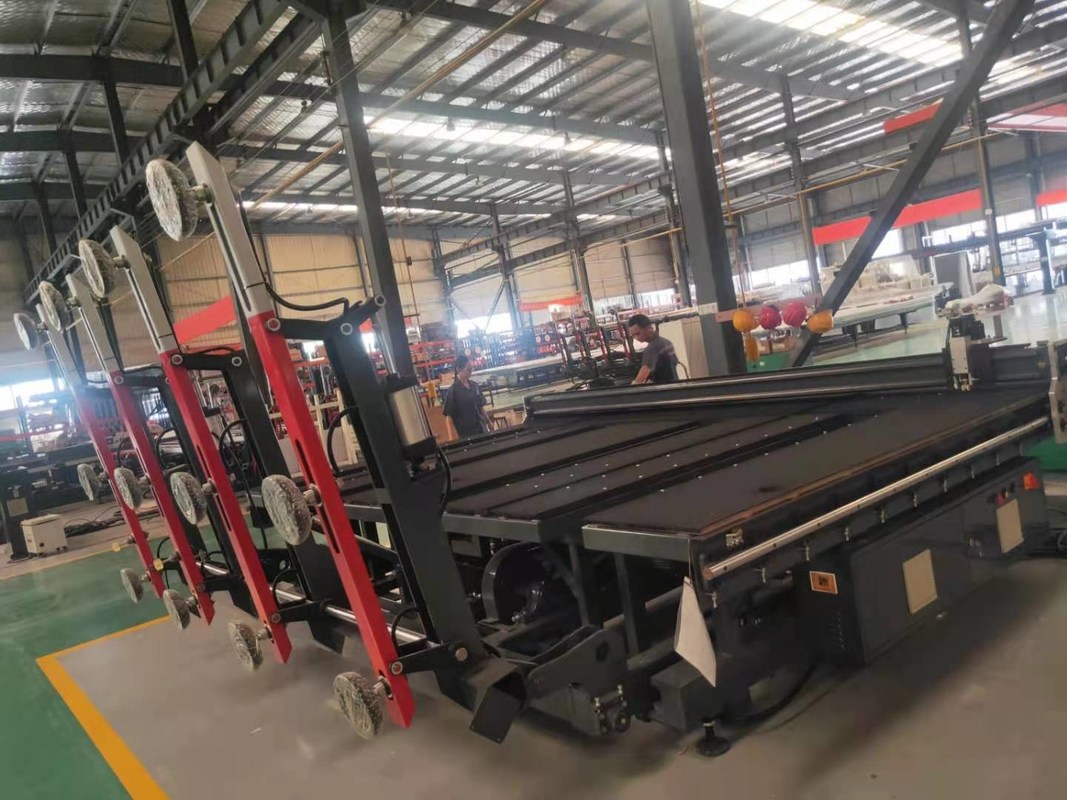

Dây chuyền máy cắt kính hoàn toàn tự động
Với 4 tay tải để tải kính tự động (mặt đơn hoặc mặt kép)
Mỗi cánh tay có 3 miếng mút
Điều khiển máy tính PC, giao diện Microsoft windows
Giao diện tiếng Trung và tiếng Anh chuẩn
Bộ điều khiển: America GALI
Rack / Gear: Japan KHK
Bánh xe cắt / kẹp bánh xe: Bỉ
Bộ phận điện hạ thế: Schneider (Pháp)
Tối ưu hóa phần mềm
Bàn phao hơi dễ dàng di chuyển
Đặc điểm kỹ thuật máy:
Tải kính:
Kích thước máy: 4400mm * 3120mm
kích thước tải tối đa: 4200 * 3000mm
Độ dày kính tải: 3 ~ 19mm
Thời gian tải chu kỳ nhanh nhất: 40 ~ 50S
Độ sâu tải tối đa: 700mm
Trọng lượng tải tối đa: 900KG
Thanh tải một mặt (hai mặt): 4 tay
Mút trên mỗi cánh tay: 3 chiếc
Công suất cài đặt: 8KW
Máy nén khí: 0,3Mpa
Áp suất chân không: -70 ~ 90Kpa (điều chỉnh theo độ dày kính)
Cắt kính:
Kích thước máy: 5200mm * 3540mm
Bố cục kính cắt tối đa: 4200 * 2800mm
Chiều cao bàn làm việc: 900 ± 50mm
Độ dày kính: 3 ~ 19mm
Song song tuyến tính: ≤ ± 0,20mm / m
Độ chính xác theo đường chéo: ≤ ± 0,25mm / m (Độ chính xác trên dựa trên kính trước khi vỡ)
Tốc độ cắt cầu: 0 ~ 280m / phút (có thể điều chỉnh)
Gia tốc cắt cầu: ≥3.0m / s2
Tốc độ đầu cắt: ≥150m / phút
Gia tốc đầu cắt: ≥6.0m / s2
Sai số chính xác định vị đầu cắt: ≤ ± 0,15mm
Tổng công suất máy: 8KW
Máy nén khí: 0,6MPA
Kính vỡ:
Kích thước máy: 4200mm * 2800mm
Ngắt thanh: 1 + 2
Chức năng nổi trên không, ván MDF
Công suất: 6.6kw
Chức năng contrl thanh đẩy đa điểm, thuận tiện và đáng tin cậy
| Mục. |
| Điện áp đầu vào |
380V / 50Hz ~ 60Hz/ 3 giai đoạn |
| Quyền lực |
14KW |
| Áp suất không khí |
0,4-0,8 Mpa |
| Cắt nhanh |
0-210m / phút |
| Số lượng hút |
9 miếng (3 miếng mút cho mỗi cánh tay) |
| Thời gian tải |
20-50 giây |
| Áp suất chân không |
-70 ~ -90kpa (có thể được điều chỉnh theo độ dày của kính) |
| Độ dày xử lý |
2,5-19mm |
| Nhãn tự động (có / không) |
Đúng |
| Đang tải điều khiển di chuyển |
Điều khiển từ xa |
| Mút tải trọng |
500kgs |
| Kích thước cắt |
4200x2600mm |
| Kích thước tổng thể |
4600 * 3250 * 1500mm |
| Kích thước bảng phá vỡ |
4300 * 2700 * 900mm |
| Chiều cao bàn làm việc |
900mm |
| Cân nặng |
4900kg |
Bảo hành và dịch vụ:
Bảo hành 1 năm cho máy
Dịch vụ thời gian sống có sẵn cho các bộ phận và trục trặc
24 giờ trực tuyến dịch vụ
Video làm việc và video cài đặt có sẵn
Cung cấp hướng dẫn vận hành bằng tiếng Anh
Dịch vụ lắp đặt và đào tạo
Thời hạn thanh toán và vận chuyển:
Bằng T / T, tiền gửi 30%, số dư thanh toán trước khi giao hàng
Giao máy sau 30 ngày sản xuất.
Cho phép tải máy trong container hoặc gửi hàng LCL
Đại lý vận chuyển sẽ được cung cấp nếu bạn yêu cầu
