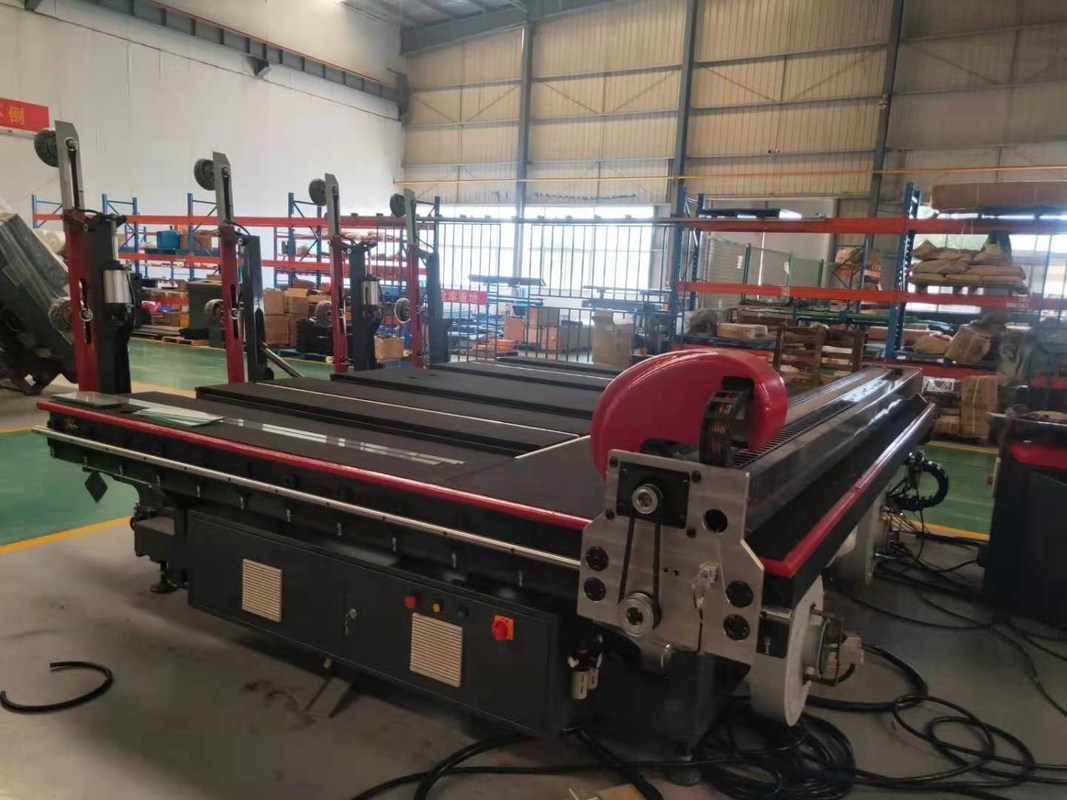

TẤT CẢ TRONG MỘT Máy cắt kính cách điện CNC tự động 0,2mm / m 22mm

Chế biến sâu thủy tinh Máy cắt thủy tinh hoàn toàn tự động CNC / Bàn cắt thủy tinh để bán

Tom lược

Máy có cánh tay tải hai bên, Dấu chân nhỏ, không chỉ phù hợp cho nhà máy mà còn thích hợp cho hoạt động của cửa hàng, cắt tuyến tính và cắt định hình trong một, Vận hành lệnh điều khiển từ xa, một bộ máy với 3 chức năng của máy, có thể thay thế máy tự động đắt tiền Dây chuyền cắt kính, giảm sử dụng thiết bị Chi phí toàn diện, Là sự lựa chọn tốt nhất của doanh nghiệp gia công kính.

Tính năng máy

1) Máy thiết lập tự động tải tấm kính lên, tự động cắt, tự động phá vỡ các mảnh, nổi trong một và tự do đi lại thông qua lệnh điều khiển từ xa trong khu vực nhà máy.

2) Áp dụng phần mềm tối ưu hóa Nhập khẩu làm giảm sự mất mát của kính.

3) Với hiệu chỉnh tự động.Để đảm bảo độ chính xác khi cắt.

4) Cắt hình dạng đặc biệt: thiết bị có thể được sử dụng để tự động cắt bất kỳ đường thẳng, đường xiên hoặc đường viền nào với độ chính xác cao.

5) Giao diện hoạt động tiếng Anh (Trung Quốc): Đối thoại giữa người-máy sử dụng menu tiếng Anh (Trung Quốc) đầy đủ.

Các thông số kỹ thuật

Ứng dụng sản phẩm

Kính xây dựng, kính ô tô, kính thủ công, mảnh kính tròn, kính trang trí, kính ambry, kính tráng, kính thiết bị, kính phòng tắm, thấu kính thủ công mỹ nghệ, kính năng lượng mặt trời, đồ dùng và thiết bị nhà bếp, kính gương chính tả, v.v.

Thêm chi tiết

Bàn bẻ nổi bằng khí để cắt kính

Nó chủ yếu bao gồm bốn phần: cơ cấu khung, cơ cấu tách, hệ thống điều khiển khí nén và hệ thống điều khiển điện.* Kích thước tấm: Kích thước tối thiểu: 1500 * 1200mm (Nạp ​​một mặt) * Kích thước nạp tối đa: 2600 x 2000 mm * Độ dày tấm kính: 3 ~ 19mm * Độ sâu hấp thụ làm việc: 700 mm * Tốc độ đi bộ trục X: 5-25m / tối thiểu (có thể điều chỉnh) * Tốc độ đi bộ theo trục Y: 8-12 m / phút (có thể điều chỉnh) * Tốc độ vận chuyển: 5-25m / phút (có thể điều chỉnh) * Số cánh tay lật: 8 cánh tay (tải hai bên) * Số cánh tay đòn đơn bộ hút: ba * Loại tải: Tải hai bên * Chu kỳ làm việc: 45S (15S cho mỗi vị trí bổ sung) * Nguồn điện lắp đặt: AC380V / 50HZ (trường hợp đặc biệt có thể điều chỉnh theo yêu cầu của khách hàng) * Tổng công suất lắp đặt: 5-10 kw * Khí nén: 0,6-0,8 Mpa;* Độ chân không: -50-99 Kpa (có thể điều chỉnh theo độ dày kính) * Chiều cao bàn làm việc: 900 + 20mm * Kích thước máy: 4650 x 2980 x 900mm

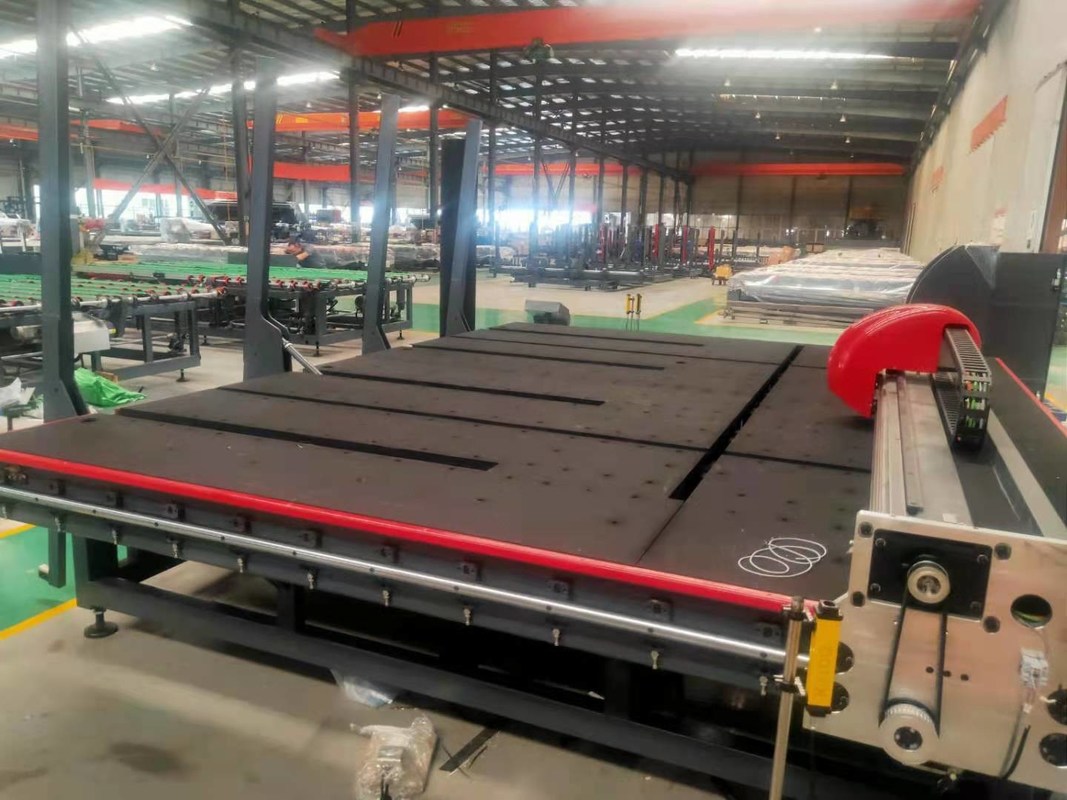

Máy cắt kính CNC hoàn toàn tự động

Nguyên lý hoạt động của nó là truyền tải kính đã cắt bằng cách chuyển dây đai đến bàn làm việc, tự động nhập vị trí của kính thông qua hệ thống quét quang điện, và sau đó đầu cắt có bánh xe kim cương trên giá đỡ máy cắt di chuyển theo hướng X và Y tương ứng theo chương trình điều khiển, cắt trang tính.Bộ điều khiển chuyển động CNC được sử dụng trong phần điều khiển của máy và động cơ servo AC tiên tiến được sử dụng trong phần truyền động.* Kích thước tối đa: 2600 * 2000mm * Độ dày: 3 ～ 19mm * Độ chính xác khi cắt: ± 15 * Độ chính xác khi cắt của kính có hình dạng đặc biệt: ± 20 * Tốc độ cắt: 0-200m / phút * Tốc độ truyền: 0-25m / phút * Máy kích thước: 9600X2800X900 ± 20mm * Chiều cao bàn làm việc: 900mm ± 20mm * Trọng lượng: 2600kg * Tổng công suất của thiết bị: 5-8kw

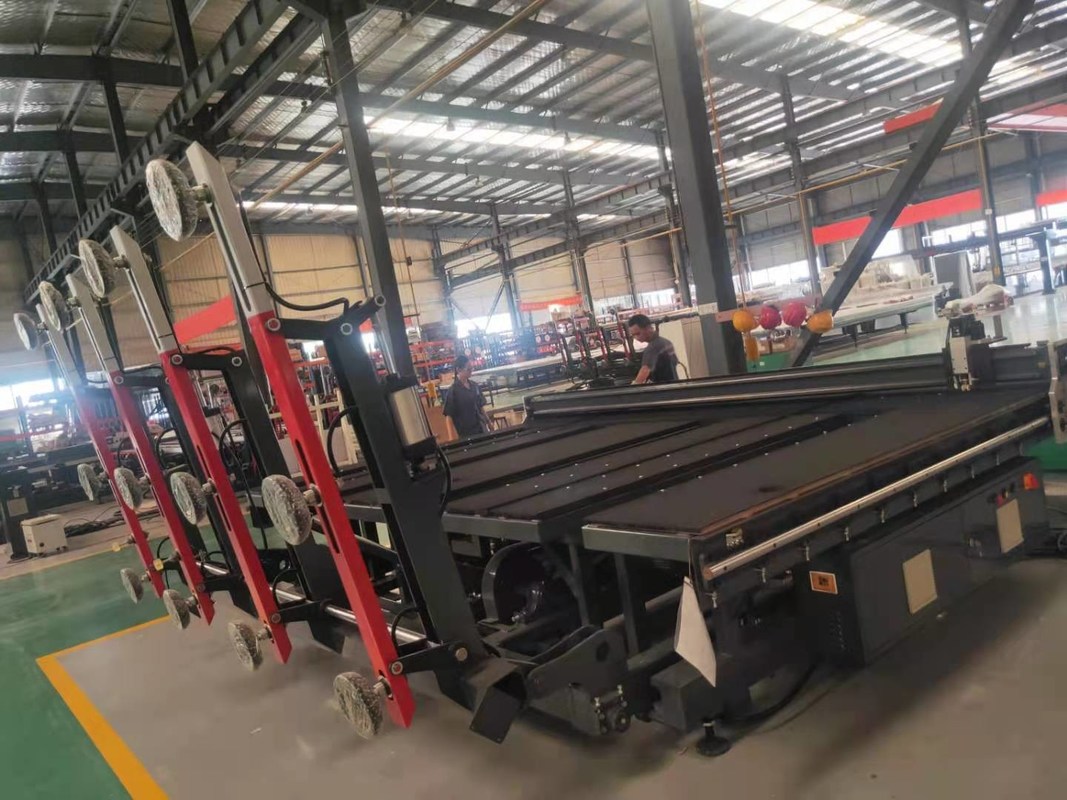

Bàn tải kính hoàn toàn tự động

Nó chủ yếu được sử dụng để tải kính tự động.Sau khi đưa kính vào vị trí đã định và phát tín hiệu báo tải, tay to quay lên khoảng 95 độ thông qua cơ cấu lật ngược, cả cỗ máy bắt đầu chuyển động về phía trước.Khi thiết bị cảm ứng trên tay nhỏ chạm vào kính, toàn bộ máy dừng bước và kính được hút bởi hệ thống hút chân không trên kính, động cơ nâng tay nhỏ nâng kính lên và lùi lại khoảng 80 mm.Động cơ đi bộ lùi lại và cánh tay lớn rơi xuống.Khi cánh tay lớn vào vị trí, ống hút dưới kính bắt đầu thổi.Khi cánh tay nhỏ rơi xuống, tấm kính rơi xuống bánh xe băng tải.Cuối cùng, kính được băng tải chuyển đến bàn cắt.* Thanh bẻ: Loại 1 + 1 * Kích thước bàn: 9600x2800x900mm * Độ dày kính: 3-19mm * Công suất: 4kw * Chiều cao bàn: 900 + 20mm
