|
Thông tin chi tiết sản phẩm:
|
| Tên: | Butyl nhôm Sapcer cho kính đôi | Lợi thế: | Ấm áp Thchnolgy |
|---|---|---|---|
| Kích thước: | có thể được yêu cầu | Sử dụng: | Kính cách nhiệt kép |
| Điểm nổi bật: | máy gia công kính,dây chuyền kính cách nhiệt |
||

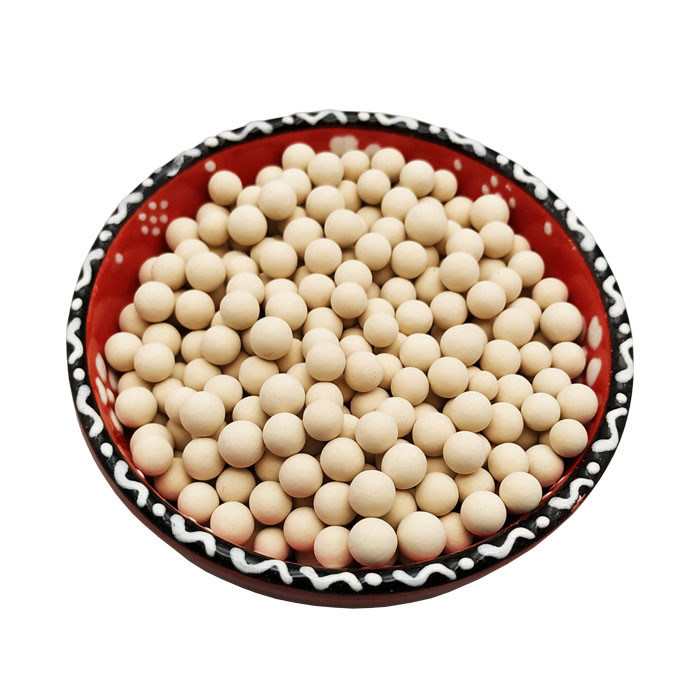

Zeolite dạng hạt 3A và 5Arây phân tử làm chất hấp phụ cho kính cách nhiệt
Zeolite dạng hạt 3A và 5Arây phân tử làm chất hấp phụ cho kính cách nhiệt
Rây phân tử 3A dạng hạt Zeolite làm chất hấp phụ cho Thủy tinh cách nhiệt
Sàng phân tử 3A là một alumino-silicat kim loại kiềm;nó là dạng kali của cấu trúc tinh thể loại A.Loại 3A có độ mở lỗ chân lông hiệu quả khoảng 3 angstrom (0,3nm).Điều này đủ lớn để cho phép trong độ ẩm, nhưng loại trừ các phân tử như hydrocacbon không bão hòa có khả năng tạo thành polyme;và điều này tối đa hóa thời gian tồn tại khi khử nước các phân tử như vậy.
1. Công thức hóa học điển hình
0,45 K2Ô.0,55 Na2Ô.Al2O3.2 SiO2.4,5 giờ2O
SiO2 : Al2O3 ≈2
2. Thông số kỹ thuật
| Mục | Đơn vị | Thông số kỹ thuật | |||
| Hình dạng | Viên | Quả cầu | |||
| Đường kính | mm | 1,5-1,7 | 3.0-3.3 | 1,7-2,5 | 3.0-5.0 |
| Tỷ lệ kích thước lên đến cấp | % | ≥98 | ≥98 | ≥96 | ≥96 |
| Mật độ hàng loạt | g / ml | ≥0,68 | ≥0,68 | ≥0,68 | ≥0,68 |
| Tỷ lệ mài mòn | % | ≤0,20 | ≤0,25 | ≤0,10 | ≤0,10 |
| Sức mạnh nghiền | N | ≥45 / cm | ≥60 / cm | ≥30 / cái | ≥70 / cái |
| Hấp phụ nước tĩnh | % | ≥20 | ≥20 | ≥20 | ≥20 |
| Hấp phụ etylen | % | ≤3.0 | ≤3.0 | ≤3.0 | ≤3.0 |
| Hàm lượng nước, khi vận chuyển | % | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 |
3. Ứng dụng điển hình
1) Làm khô các hydrocacbon không no (ví dụ etylen, propylen, butadien)
2) Sấy khí nứt
3) Làm khô khí tự nhiên, nếu cần giảm thiểu COS, hoặc yêu cầu đồng hấp phụ tối thiểu các hydrocacbon.
4) Làm khô các hợp chất phân cực cao, chẳng hạn như metanol và etanol
5) Làm khô cồn lỏng
6) Sự khử nước tĩnh, (không tái sinh) của các đơn vị thủy tinh cách nhiệt, cho dù chứa đầy không khí hay chứa đầy khí.
7) Làm khô chất làm lạnh
4. Tái sinh
Rây phân tử NANXIANG Loại 3A có thể được tái sinh bằng cách gia nhiệt trong trường hợp quy trình xoay nhiệt;hoặc bằng cách giảm áp suất trong trường hợp quá trình xoay áp suất.
Để loại bỏ độ ẩm khỏi rây phân tử 3A, cần nhiệt độ 200-230 ° C.Một sàng phân tử được tái sinh đúng cách có thể cho điểm sương ẩm dưới -100 ° C.
Nồng độ đầu ra trong quá trình xoay áp suất sẽ phụ thuộc vào khí hiện tại và vào điều kiện của quá trình.
5. Kích thước
3A - Zeolit có sẵn ở dạng hạt 1-2 mm, (10x18 mesh) 2-3 mm, (8x12 mesh), 2,5-5 mm, (4x8 mesh) và ở dạng bột, và ở dạng viên 1.6, 3.2.
Rây phân tử 5A dạng hạt Zeolit làm chất hấp phụ cho Thủy tinh cách nhiệt
Giới thiệu
5A Sàng phân tử một chất kiềm alumino silicat;nó là dạng canxi của cấu trúc tinh thể Loại A.Loại 5A có độ mở lỗ chân lông hiệu quả là 5 angstrom (0,5 nm).Nó sẽ hấp phụ các phân tử có đường kính động học nhỏ hơn 5 Angstrom và loại trừ những phân tử lớn hơn.
Nó đặc biệt thích hợp cho các ứng dụng chất hấp phụ PSA, nơi nó có thể được sử dụng để tách các parafin bình thường và iso- (loại C4 đến C6), trong tinh chế hydro PSA và trong thiết bị tập trung oxy.
Công thức hóa học điển hình
0,7 CaO.0,3 Na2O.Al2O3.2 SiO2.4,5H2O
SiO2: Al2O3 ≈2
Ứng dụng
Lực ion mạnh của ion canxi hóa trị hai làm cho nó trở thành chất hấp phụ tuyệt vời để loại bỏ nước, CO2, H2S từ các dòng khí tự nhiên chua, đồng thời giảm thiểu sự hình thành COS.Mercaptan nhẹ cũng bị hấp thụ.
Nó cũng được sử dụng để tách parafin bình thường và iso.
Sản xuất các khí N2, O2, H2 và khí trơ có độ tinh khiết cao từ các dòng khí hỗn hợp.
Thông số kỹ thuật
| Mục | Đơn vị | Thông số kỹ thuật | |||
| Hình dạng | Viên | Quả cầu | |||
| Đường kính | mm | 1,5-1,7 | 3.0-3.3 | 1,7-2,5 | 3.0-5.0 |
| Tỷ lệ kích thước lên đến cấp | % | ≥98 | ≥98 | ≥96 | ≥96 |
| Mật độ hàng loạt | g / ml | ≥0,64 | ≥0,64 | ≥0,66 | ≥0,66 |
| Tỷ lệ mài mòn | % | ≤0,20 | ≤0,40 | ≤0,20 | ≤0,20 |
| Sức mạnh nghiền | N | ≥30 / cm | ≥45 / cm | ≥30 / cái | ≥60 / mảnh |
| Hấp phụ nước tĩnh | % | ≥21,5 | ≥21,5 | ≥21,5 | ≥21,5 |
| Hàm lượng nước, khi vận chuyển | % | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 |
Sự tái tạo
Rây phân tử NANXIANG Loại 5A có thể được tái sinh bằng cách gia nhiệt trong trường hợp quy trình xoay nhiệt;hoặc bằng cách giảm áp suất trong trường hợp quá trình xoay áp suất.
Để loại bỏ độ ẩm từ rây phân tử 5A, cần nhiệt độ 250-300 ° C.Một sàng phân tử được tái sinh thích hợp có thể cho điểm sương ẩm dưới -100 ° C, hoặc lượng mercaptan hoặc CO2 dưới 2 ppmv.
Nồng độ đầu ra trong quá trình xoay áp suất sẽ phụ thuộc vào khí hiện tại và vào điều kiện của quá trình.
Kích thước
5A - Zeolit có sẵn ở dạng hạt 1-2 mm, (10x18 mesh) 2-3 mm, (8x12 mesh), 2,5-5 mm, (4x8 mesh) và ở dạng bột, và ở dạng viên 1.6, 3.2.
Chú ý
Để tránh ẩm ướt và hấp phụ trước các chất hữu cơ trước khi chạy, hoặc phải được kích hoạt lại.
Người liên hệ: Miss. Rose
Tel: +86 18678875966
Fax: 86-0531-85960498
