kính Bốn nâng Suckers 400KG Cantilever Gantry Crane

Cần cẩu công xôn bằng kính bán chạy với bốn mút nâng 400KG LJXJ400 và Bàn xếp kính Jumbo

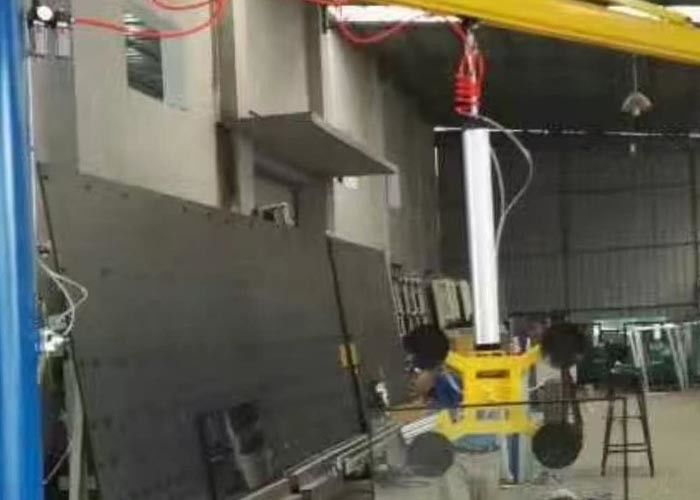

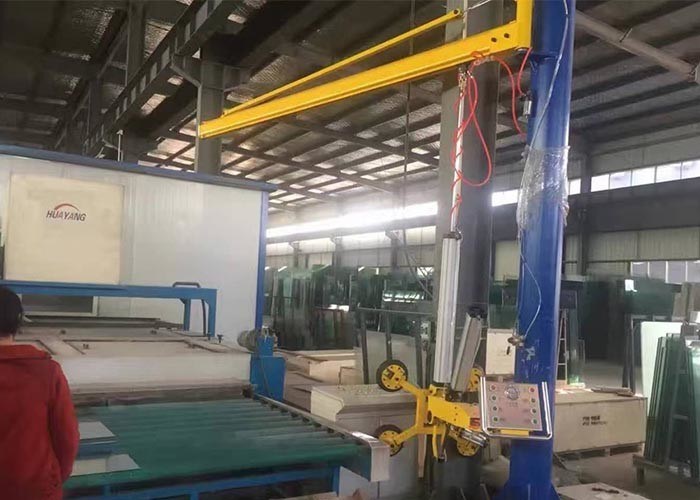

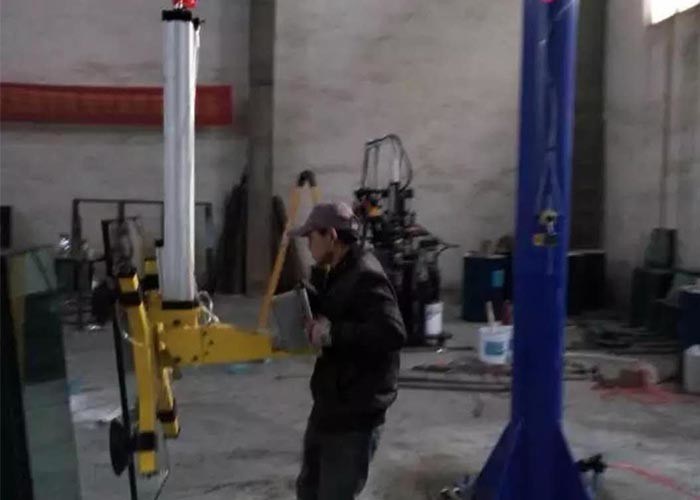

Cẩu công xôn bằng kính với bộ phận nâng hạ

1. Máy nâng kính chân không này dùng để xử lý tấm kính cách nhiệt.
2. Máy nâng kính này có thể nâng tấm kính với 800kg
3. Nó được trang bị với 5 mút.Nhưng người hút có thể được thêm vào tùy theo nhu cầu của khách hàng.
4. Thiết bị ổn định, dễ sử dụng và an toàn.
5. Máy nâng chân không được trang bị đèn cảnh báo trong trường hợp mất điện hoặc rò rỉ chân không, tín hiệu quang học và âm thanh tắt ngay lập tức để cảnh báo người vận hành vận hành khẩn cấp.

Thông số:

Chúng taeing Đối với

- Dây chuyền sản xuất kính cách nhiệt,
- Lắp đặt hệ thống vách kính,
- Bốc xếp tấm kính trên bàn cắt kính,
- Lắp kính chắn gió ô tô.

Bàn xếp kính hoàn toàn tự động

• Mô tả kỹ thuật:

1) Hệ thống báo động: với thiết bị phát hiện chân không đáng tin cậy, để xuất hiện tình huống bất thường có thể tự động báo động và hiển thị, có thể được sử dụng để kiểm soát khi bất thường và xác nhận cảnh báo chân không khi bất thường và đảm bảo dưới kính ở trạng thái chân không;Khi dừng khẩn cấp để đảm bảo các cốc hút chân không trong kính ở trạng thái chân không, tránh làm hỏng kính do thời gian ngừng hoạt động bất thường;

2) Mô hình hoạt động: thiết bị có chế độ tự động và chế độ thủ công hai chức năng để lựa chọn, hoạt động thuận tiện và trực quan;

3) Giao diện hoạt động: Màn hình cảm ứng LCD, màn hình Trung Quốc, hoạt động thuận tiện;

4) Khung chính và kết cấu thép đều sử dụng liên kết hợp chất ống hình chữ nhật chất lượng quốc tế và lắp ráp bu lông;Độ dày ống thép hình chữ nhật: trên 3-8mm

5) Vật liệu của máy đã được xử lý lâu năm, bề mặt đã qua công nghệ tẩy rỉ để loại bỏ các vết rỉ và lớp oxit bề mặt, lớp dưới cùng đã được phun sơn lót epoxy cao cấp, bề mặt đã được phun sơn cao cấp sơn ô tô cấp.

• Các bước làm việc chi tiết ::

Toàn bộ quá trình làm việc có thể được thực hiện bằng điều khiển tự động PLC hoặc điều khiển bằng tay.Chế độ thủ công chủ yếu thích hợp cho việc điều chỉnh và bảo trì thiết bị.Mỗi hành động có thể được hoàn thành độc lập hoặc có thể được sử dụng cho công việc bình thường. Sau khi đưa ra tín hiệu tải (thủ công và tự động), cánh tay quay lên trên khoảng 95 độ thông qua cơ cấu lật ngược và toàn bộ máy bắt đầu di chuyển về phía trước.Khi thiết bị cảm ứng trên cánh tay chạm vào mặt kính, toàn bộ máy sẽ dừng bước, hệ thống chân không hoạt động, mặt kính được máy hút thông qua hệ thống chân không.Khi áp suất chân không đạt đến áp suất cài đặt, bơm chân không dừng.Cơ cấu thanh kết nối kính thiên văn của bộ hút nâng kính trở lại và lên 80 mm thông qua động cơ nâng cánh tay.Dừng lại khoảng 1,5 giây để chắc chắn kính được hút hết, cánh tay lớn điều khiển động cơ quay ngược kính vào trục truyền lực.Cốc hút dưới kính bắt đầu thổi, và cơ cấu thanh nối ống lồng làm cho cốc hút và kính rơi xuống cùng một lúc. Khi kính rơi vào con lăn băng tải, cánh tay nhỏ tiếp tục rơi xuống, kính được tách ra khỏi cốc hút và băng tải bắt đầu đưa tấm kính đến đầu trước của máy tải và dừng lại ở điểm tín hiệu, sau đó toàn bộ khung chuyển động tự động để tìm vị trí 0 và dừng lại.Chờ tín hiệu từ bàn cắt, kính có thể được đưa đến bàn cắt với tốc độ như băng tải trên máy cắt.Sau khi kính được gửi ra ngoài, tự động lặp lại chu trình làm việc.Máy có thể chọn bất kỳ vị trí nào theo độ dày kính yêu cầu.

• Thông số kỹ thuật:

• , Kích thước tấm: Kích thước tối thiểu: 2400 * 1500mm (Tải một mặt)
• , Kích thước tải tối đa: 6100 x 3300 mm
• , Độ dày tấm kính: 3 ~ 19mm
• , Độ sâu hấp thụ làm việc: 700 mm
• , Tốc độ đi bộ trục X: 5-25m / phút (có thể điều chỉnh)
• , Tốc độ đi bộ trục Y: 8-12 m / phút (có thể điều chỉnh)
• , Tốc độ truyền tải: 5-25m / phút (có thể điều chỉnh)
• , Số cánh tay lật: 12 cánh tay (tải hai mặt)
• , Số lượng mút cánh tay đơn: ba
• , Loại tải: Tải hai mặt
• , Chu kỳ làm việc: 60S (30S cho mỗi vị trí bổ sung)
• , Nguồn điện lắp đặt: AC380V / 50HZ (trường hợp đặc biệt có thể điều chỉnh theo yêu cầu của khách hàng)
• , Tổng công suất lắp đặt: 8-17 kw
• , Khí nén: 0,6-0,8 Mpa;
• , Chân không: -50-99 Kpa (có thể điều chỉnh theo độ dày của kính)
• , Chiều cao bàn làm việc: 900 + 20mm
• , Kích thước máy: 4650 x 2980 x 900mm
•
• Cấu hình thiết bị điện:

1), Bộ điều khiển PLC: Delta;

2), Bộ chuyển đổi tần số: Delta;

3), Màn hình cảm ứng: Delta;

4), Công tắc tơ: Schneider;

5), Bộ ngắt mạch: Chint ,;

6), Nguồn điện chuyển mạch: Delta;

7), Máy biến áp điều khiển: Chint ,;

8), Van điện từ chính: Airtac;

9), Công tắc quang điện: Guangchuan / puruide / aotongmike ；

10) Công tắc tiệm cận: Guangchuan / puruide / aotongmike ；

Lưu ý: Tùy thuộc vào ngày giao hàng và cải tiến kỹ thuật, công ty sản xuất có quyền thay thế các bộ phận của nhãn hiệu cùng cấp.
