Bàn cắt và mút kính 0,08% Máy cắt kính CNC

Máy cắt kính CNC với bàn cắt và mút kính

Yêu cầu nâng hàng:
Với hai sợi dây thép song song treo trên ống nhỏ mắt, không được xiên, giữ mức độ bàn từ từ và nhẹ, và tránh bóp và tác động bởi các vật thể khác.
Dây thép, đường kính: 12-14mm, chiều dài: 3,5m-4m / chiếc.

Yêu cầu kỹ thuật:
1. Bề mặt đường ray là mức độ, độ chính xác thẳng ≤ 0,08%
2. Chiều cao bàn tải cao hơn 5-7mm so với bàn cắt CNC.
3. Bảng tải trục Y khớp giới hạn đảm bảo vị trí khi bảng tải dừng lại.
4. Cáp được thu thập gọn gàng trong thân cây, cáp tiếp xúc phải được che bằng ống bảo vệ.
5. Khí nén là không khí tinh khiết khô, 0,5-0,6Mpa, ống khí đầu vào là 4 cách từ ống khí chính đến
Máy, đổi thành ống PU đường kính 10 mm thành FRL.
6. Giá đỡ bằng kính phải ở phần giữa của tay quay và cố định
7. Vị trí tủ điện điều chỉnh theo trang web.
8. Công suất tủ điện: 380V 50HZ, đường kính dây 3 * 10 + 1 * 6
9. Setcrew: M10 * 80 Tổng cộng: 70 chiếc
setscrew cho đường sắt: 28 chiếc, cho bảng CNC: 8 chiếc, cho Bảng tải vị trí giới hạn: 6 cái, cho
thân cây: 14 chiếc, cho thiết bị theo dõi cạnh: 4 chiếc, cho khung màn hình: 4 chiếc, cho thân cây chuỗi: 6 cái.
10. Vận hành an toàn, bảo trì, huấn luyện hướng dẫn sau khi lắp đặt.

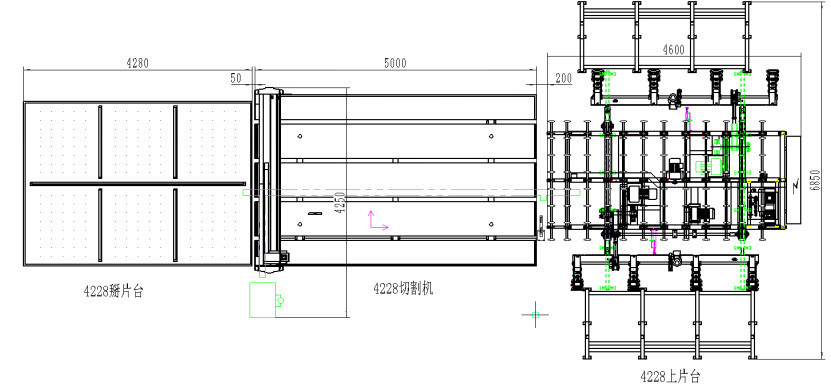

11. Bản vẽ bố trí này được bảo lưu bởi khách hàng sau khi đào tạo.

YR-4228 ARMS NHÂN ĐÔI GẤP ĐÔI CHỨC VỤS MÁY LOADING

1.1 Thành phần thiết bị:

1) Thiết bị khung chính / hệ thống làm việc thiết bị / hệ thống vận chuyển thiết bị / hệ thống hút chân không / hệ thống lật máy / hệ thống áp suất cao và áp suất thấp / hệ thống điều khiển chương trình

1.2 Cấu hình máy:

1) Bánh xích & xích: tăng cường độ chính xác đặc biệt cao

2) Xe đẩy vận chuyển: nhập nguyên liệu PU

3) Máy hút chân không: nguyên liệu nhập khẩu (chức năng hút đôi)

4) Bơm chân không: PUXU liên doanh Trung Quốc & Đức

1.3 Bản gốc điện

1) Bộ điều khiển PLC: DELTA

2) Tranducer: DELTA

3) Công tắc tiếp cận: Thụy Sĩ ELCO
4) Cáp điều khiển: cáp lá chắn linh hoạt

5) Người điều khiển: Schneider

6) Khí nén nguyên bản: Taiwan Airtac

7) Cảm biến áp suất dương & âm: Nhật Bản SMC

1.4 Thông số công nghệ

1) tải giới hạn kích thước kính: kích thước tối thiểu 1500 * 1500mm (chỉ còn lại)

kích thước tối đa 4200 * 2800mm

2) độ dày của kính tải: 3 ~ 19mm

3) chu kỳ tải kính: 40-90 phút 9 (có thể điều chỉnh)

4) tốc độ vận chuyển: 0 ~ 40m / phút (có thể điều chỉnh)

5) độ sâu hút thủy tinh tối đa: 700mm

6) trọng lượng kính tải tối đa: 900kg

7) số cánh tay tải một mặt: 6

8) số cánh tay hút đơn: 3

9) tải cánh tay lật: 2

10) tải vị trí kính: 2 mệnh đề

11) nguồn và nguồn điện: V / HZ

12) công suất lắp đặt: 8KW

13) nén khí: 0,3Mpa

14) áp suất chân không: -70 ~ -90Kpa (có thể điều chỉnh)

Thông tin công nghệ

2.1: Tóm tắt máy

1) Máy nạp kính tự động là một thiết bị có thể hút kính từ kệ kính và chuyển sang bàn cấp và vận chuyển đến máy cắt hoặc bất kỳ nơi làm việc nào khác.

2): Hệ thống chân không sử dụng bơm chân không thương hiệu nổi tiếng, và tăng tính ổn định và an toàn của thiết bị.Tất cả các quy trình làm việc được điều khiển bởi PLC.

2.2: Người đăng ký công nghệ

1) chế độ lật: lật cơ, tốc độ cao, hoạt động ổn định, không rung lắc

2) góc lật: 95-98 (có thể điều chỉnh)

3) độ sâu của kính: mút có thể kéo dài 300mm và hoàn thành 700 độ sâu của kính

4) hệ thống cảm ứng: sử dụng hai bộ cuộn cảm điện ảnh thủy tinh, an toàn và ổn định hơn.

5) thiết bị nâng: thiết bị nâng thanh kết nối đặc biệt

6) thiết bị hút: sử dụng dẫn hai lớp hút trước.

7) điều khiển mút: mọi mút có thể được điều khiển bằng van khí, bạn chọn số công việc mút tự do.

8) nâng kính bảo vệ sai: có thể bảo vệ kính sai khi bạn gặp kính nhỏ hoặc vỡ.

9) thiết bị báo động: có kiểm tra tự động và thiết bị báo động đèn màu đỏ, màu xanh lá cây.

10) chế độ điều khiển: chế độ tự động và chế độ thủ công

11) Giao diện điều khiển: Màn hình tiếng Trung và tiếng Anh, màn hình tinh thể lỏng

12) bộ tham số: trình tự và số tải kính có thể được đặt tự động và có thể liên kết với máy cắt để đạt được chức năng tự động hoàn toàn mà không bị gián đoạn, không cần thiết lập lại.Thuận tiện và nhanh chóng hơn

ⅱ, YR-4228 MÁY CẮT KÍNH TỰ ĐỘNG (liên doanh Trung Quốc & Ý)

1, Tiêu chuẩn thiết bị:

Kính cắt kích thước tối đa: 4200 * 2800mm

Chiều cao của máy: 900 ± 50mm.

Trọng lượng của máy: 3,8T.

Độ dày cắt: 3 ~ 19mm

2, Thông số cắt

Độ sâu đường thẳng song song: ≤ ± 0,25mm / m

Độ chính xác đường chéo: ≤ ± 0,30mm / m

Tốc độ cầu cắt: 0 ~ 180m / phút (có thể điều chỉnh)

Gia tốc cầu cắt: 3.0m / s²

Tốc độ kệ công cụ bit: 160m / phút

Gia tốc kệ công cụ bit: 6.0m / s²

Tốc độ vận chuyển vành đai: 40m / phút

Lỗi chính xác vị trí đầu cắt: ≤ ± 0,2 mm

3, Nguồn / nguồn

Lắp đặt nguồn điện: V / HZ

Công suất thực tế của thiết bị: 8KW

Nén khí: 0,6PA

4, Hiệu suất thiết bị

Khung thiết bị: đảm bảo độ chính xác và không biến dạng

Thiết bị tạp dề công cụ: bit công cụ có thể quay 360 độ.

Bề mặt máy: sử dụng bảng chống thấm nhập khẩu.

Nỉ: nhập khẩu nỉ công nghiệp (thành phần sợi & len)

Chế độ cung cấp dầu: cung cấp khí nén tự động, đồng bộ với bit công cụ.

Chế độ vận chuyển: vận chuyển vành đai tự động

5, Phần máy

Bảng: nhập khẩu chống thấm và bảng chống cháy

Giá đỡ: Nhật KHK

Vành đai vận chuyển / bánh xe vành đai: Ý Bredbury

Bánh xe cắt: Bohle Đức

6, Thiết bị điện

Sử dụng máy tính cá nhân công nghiệp để điều khiển, giao diện Microsoft windows

Điện áp: 415V / 50HZ, có bộ ổn áp

Mô tô: Nhật Bản YASKAWA Sever motor

Công tắc tiếp cận: Thụy Sĩ ELCO

Thiết bị điện chính gốc: Nhật Bản IZUMI & SCHNEIDER

Van tỷ lệ khí nén: Nhật Bản SMC

7, Phần mềm

Phần mềm cắt và nhập khẩu phần mềm nhập khẩu của Ý (Italy OPTIMA)

Phần mềm tối ưu hóa & sản xuất phần mềm quản lý có thể được sử dụng cùng nhau

Có chức năng bảo vệ giới hạn cắt giảm

Đếm số lượng sản xuất

Có 1500 loại lưu trữ hình (thuận tiện cho việc vẽ và điều khiển)

Phần mềm sơn CAD CAD có thể tương thích sử dụng

Phần mềm tối ưu hóa có thể được sử dụng trực tiếp với phần mềm cắt

Có chức năng hiệu chỉnh tự động, đảm bảo độ chính xác cắt

Cắt đường chọn chức năng, đảm bảo đạt tốc độ cắt nhanh nhất

Cắt dị hình, bơm hơi tự động, có thể đảm bảo kết quả cắt nhanh chóng và hiệu quả.

Hàm bổ sung và hiệu chỉnh gốc, có thể đặt gốc hai lần

Kiểm soát đầu vào: bàn phím và chuột, giao diện tiếng Trung và tiếng Anh

Có chức năng cắt dao không đồng nhất áp lực trung gian tự động, đảm bảo cắt kết quả tốt nhất

Quét mẫu dị hình: quét các loại hình khác nhau bao gồm từng điểm dị hình và biến chúng thành hình CAM

Phần mềm tối ưu hóa: có thể kết hợp và sắp xếp bất kỳ loại kích thước cắt, chương trình cắt tốt nhất đầu ra, tăng tốc độ cắt và cũng có sửa đổi phần mềm thủ công sau khi tối ưu hóa, tăng tỷ lệ sử dụng cắt hiệu quả

Tối ưu hóa áp suất và tốc độ cắt: theo hình, đường thẳng, hồ quang, incurve, nguồn gốc và kết thúc, phần tăng tốc, phần giảm tốc và vv, tối ưu hóa, trung gian và ra áp suất và tốc độ phù hợp nhất.

Lưu trữ dị hình: hơn 300 loại lưu trữ dị hình, loại này có thể đáp ứng tất cả các nhu cầu có thể

Tối ưu hóa dị hình: dị hình trong lưu trữ có thể được thay đổi kích thước, xoay tròn tự do, di chuyển bất kỳ hướng nào, kết hợp tự do theo thứ tự

Chức năng vị trí khoan: trong chức năng cung cấp lưu trữ dị hình khoan chức năng cài đặt trước.

Chức năng bảo vệ bit: chức năng bảo vệ cơ học, tránh mọi khả năng va chạm.

Cắt dị hình: thiết bị có thể cắt bất kỳ đường thẳng, đường xiên hoặc dị hình

Vận chuyển dây đai: động cơ truyền đai trực tiếp, vận chuyển kính cắt vào máy phá kính.

Bảo vệ tuyến đường: tuyến đường tối đa của thiết bị có bảo vệ kép máy và điện

Chức năng trung gian cắt áp lực: tất cả áp lực có thể được trung gian bằng bàn phím

8, Nối chức năng loại bỏ phim

9, Sử dụng hộp đựng dầu trong suốt

ⅲ, YR-4228 MÁY BƠM KHÍ

1, Thông số công nghệ

1.1 Bảng tiêu chuẩn: 4200 × 2800mm

1.2 Chiều cao của bảng: 910 ± 30 mm

1.3 Số lượng máy quạt: 1 bộ

2, Cấu hình chính

2.1 Bàn nỉ: nhập khẩu nỉ công nghiệp (thành phần sợi & len)

Bảng 2.2Table: nhập bảng chống thấm và chống cháy

Thanh 2.3Carrier: 2 que ngang, chiều dài 1 que

Xi lanh 2.4Air: Đài Loan Airtec

Máy 2.5Air: Chu Giang

3, Nối chức năng lật tự động: bảng có thể được bật ở một bên

ⅳ, Nối phần mềm tối ưu hóa windows có thể được sử dụng trong máy tính cá nhân

Danh sách phụ kiện ngẫu nhiên
