Thông tin chi tiết sản phẩm:
|
Tên: | Máy cắt kính tự động | Cắt chính xác: | ≤ ± 0,30mm |
---|---|---|---|
kích thước tối đa: | 3660 × 2750mm | kích thước tối thiểu: | 100 × 100mm |
độ dày kính: | 3 ~ 19mm | Cắt nhanh: | tối đa 100m / phút |
tải tốc độ vận chuyển bảng: | 40m / phút | tải tốc độ nghiêng bàn: | 7m / phút |
tải kích thước bảng max.absorb: | 3660 × 2750mm | tải bảng kích thước min.absorb: | 1800 × 1800mm |
đệm khí động cơ: | 5,5KW | ||
Điểm nổi bật: | máy làm kính,máy thủy tinh hai lớp |

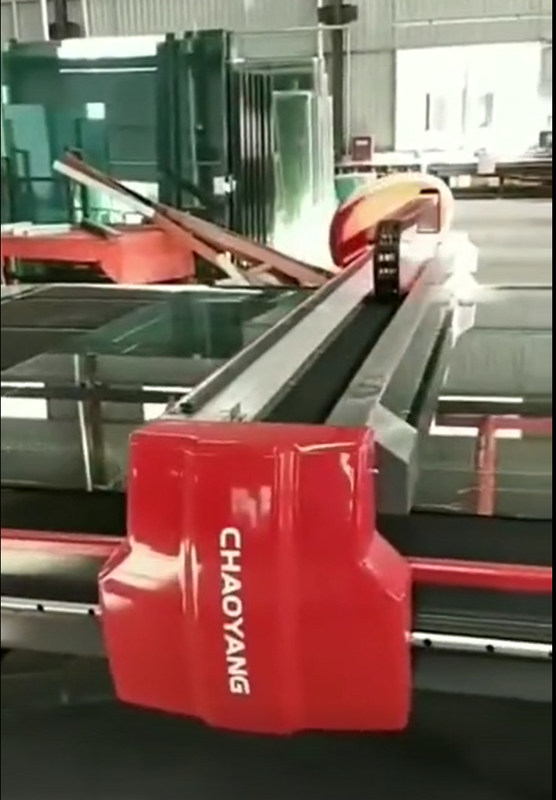

Dễ dàng vận hành máy cắt kính tự động để cắt kính
Thành phần thiết bị
Máy cắt kính tự động bao gồm cơ cấu khung gầm, cơ cấu chùm tia, cơ chế gia công, cơ cấu dao cắt, cơ chế vận chuyển, cơ chế định vị quét quang điện và hệ thống điều khiển điện.
nguyên tắc làm việc
Automatic glass cutting machine is to convey the cut glass by conveying belt to worktable, automatically input the position of glass through photoelectric scanning system, and then the cutting head with diamond wheel on the cutter holder moves along X and Y directions respectively by program control, cut the sheet. Máy cắt kính tự động là vận chuyển kính cắt bằng cách chuyển đai đến bàn làm việc, tự động nhập vị trí của kính thông qua hệ thống quét quang điện, và sau đó đầu cắt có bánh xe kim cương trên giá đỡ dao di chuyển dọc theo hướng X và Y tương ứng bằng điều khiển chương trình, cắt tấm. CNC motion controller is used in the control part of the machine, and advanced AC servo motor is used in the drive part. Bộ điều khiển chuyển động CNC được sử dụng trong phần điều khiển của máy và động cơ AC servo tiên tiến được sử dụng trong phần ổ đĩa.
Bộ phận cơ khí
1. Bàn làm việc: Tấm mật độ cao không thấm nước
2. Bảng: Nỉ công nghiệp nhập khẩu (màu đen)
3. Thanh phá vỡ: gỗ đặc (màu tự nhiên)
Lưu ý: Tùy thuộc vào ngày giao hàng và cải tiến kỹ thuật, công ty sản xuất có quyền thay thế các bộ phận đã mua của cùng một thương hiệu.
Thông số kỹ thuật
1. Thanh phá vỡ: loại 2 + 1
2. Kích thước bảng: 4300 * 3200mm
3. Độ dày kính: 3-19mm
4. Công suất: 4kw
5. Chiều cao bàn: 900 + 20 mm
thông số kỹ thuật
cắt chính xác | ≤ ± 0,30mm |
kích thước tối đa | 3660 × 2750mm |
kích thước tối thiểu | 100 × 100mm |
độ dày kính | 3 ~ 19mm |
cắt nhanh | tối đa 100m / phút |
chiều cao bàn làm việc | 930 ± 25 mm |
chiều cao bàn cắt | 4710 × 3250 × 930mm |
kích thước bàn cắt | 1500kg |
tải tốc độ vận chuyển bảng | 40m / phút |
tải tốc độ nghiêng bàn | 7m / phút |
tải bảng khoảng cách về phía trước | 1000mm |
tải kích thước bảng max.absorb | 3660 × 2750mm |
tải bảng kích thước min.absorb | 1800 × 1800mm |
tải kích thước bảng (trạm lẻ) | 6000 × 3900 × 930mm |
max. tối đa thickness of glass packing độ dày của bao bì thủy tinh | 800mm |
chiều cao tối thiểu | 240mm |
phá vỡ kích thước bảng | 4200 × 3000 × 930mm |
đệm khí động cơ | 5,5kw |
áp suất không khí | 0,5--0,8Mpa |
Nguồn cấp | AC380V 50Hz |
tổng công suất | 18,5KW |
