Thông tin chi tiết sản phẩm:
|
tên sản xuất: | Dây chuyền sản xuất kính cách nhiệt tự động | Chất liệu máy giặt: | Thép không gỉ |
---|---|---|---|
Bút vẽ: | bàn chải mềm cho low-e | động cơ servo: | Đức Siemens |
tốc độ giặt: | 8-10m/phút | Máy ép: | tấm điều chỉnh |
Kích thước kính tối đa: | 3300*7000mm | Kích thước kính tối thiểu: | 280*450mm |
Độ dày kính: | 3-30mm | ||
Điểm nổi bật: | Đường tự động Jumbo IG,Đường dây sản xuất kính cách nhiệt tự động,Dòng sản xuất kính cách nhiệt 8m/min |

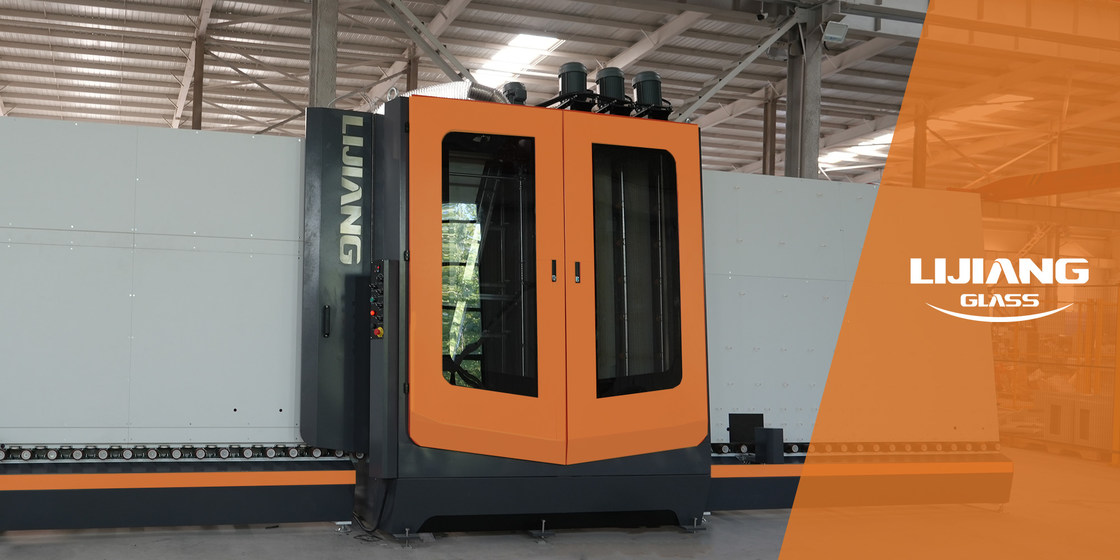

Dòng chế biến kính cách nhiệt tự động Jumbo Kích thước 3300mm * 7000mm
Đường dây IG kích thước tự động Jumbo có thể thực hiện giặt thủy tinh mà không còn dấu vết bánh xe chuyển tiếp; đo chiều cao thủy tinh tự động bằng chùm; định vị và lắp ráp khung nhôm,Thanh khí và nén , tự động điều chỉnh khoảng trống lấp đầy khí, tự động phát hiện nồng độ khí argon, tự động niêm phong và các chức năng khác.thủy tinh hình đặc biệttốc độ nhanh và hiệu quả cao, giải quyết vấn đề của giàn kính cách nhiệt kích thước lớn truyền, khí lấp đầy, ép và niêm phong là khó hoạt động,và nhận ra kích thước giòn kính cách nhiệt thực sự sạch sẽ mà không có vết bẩn, hiệu quả cải thiện hiệu quả sản xuất và tăng lợi nhuận của doanh nghiệp cho khách hàng.
•Dòng sản xuất kính cách nhiệtcó 7 phần
01 phần chuyển nhượng;
02 phần giặt và sấy;
Máy giặt thủy tinh được làm bằng vật liệu thép không gỉ chất lượng cao, mạnh mẽ và bền.
Với một thiết bị đo độ dày thủy tinh tự động, không cần thiết phải đặt độ dày của thủy tinh riêng biệt và làm sạch tự động,do đó tránh khoa học điều chỉnh thủ công cồng kềnh khi hơn 8 mm, dày nhất có thể được làm sạch đến 30mm.
Đánh bàn chải và ghế đệm là một phần quan trọng của máy làm sạch, tốc độ cao, dễ bị hư hỏng. công ty chúng tôi sử dụng đẩy điều chỉnh vòng bi quả,bền và ổn định hơn các vật liệu cao su và nhựa khác.
Máy làm khô thủy tinh
• Khoảng cách mở và đóng của dao không khí có thể được điều chỉnh tự động theo độ dày kính khác nhau.
•Cấu trúc điều chỉnh áp dụng cấu trúc cơ học, ổn định cao.
•Nó có thể liên tục làm sạch thủy tinh dày khác nhau mà không cần điều chỉnh bằng tay của dao không khí.
Lưỡi có thể tự động điều chỉnh độ mở và khoảng cách theo độ dày kính khác nhau.
Cấu trúc điều chỉnh áp dụng cấu trúc cơ học, ổn định cao.
Có thể làm sạch liên tục kính dày khác nhau, không cần phải điều chỉnh bằng tay con dao không khí.
03 phần xả;
Phần kiểm tra kính áp dụng thiết kế cấu trúc điều chỉnh vít tiên tiến, độ chính xác định vị khung nhôm cao.
Đường sắt hướng dẫn hợp kim nhôm nhẹ và phẳng, và có thể tự động điều chỉnh lên và xuống theo chiều cao của kính.
Toàn bộ thông qua thiết kế rỗng, và cửa phía sau bảo trì được thêm vào để tạo điều kiện cho việc làm sạch các vết bẩn trên mặt sau của kính.
04 phần kiểm tra và lắp đặt;
• Thiết kế cấu trúc điều chỉnh vít tiên tiến, độ chính xác định vị của bộ phân cách nhôm cao.
•Đường sắt dẫn đường hợp kim nhôm nhẹ và phẳng, tự động điều chỉnh lên và xuống theo chiều cao của kính.
•Sử dụng thiết kế rỗng, và cửa bảo trì được thiết kế để làm sạch các vết bẩn cứng đầu trên mặt sau của kính.
05 phần chuyển nhượng;
06 phần ép và nhét;
•Chế độ ép: chế độ dây đai đồng bộ động cơ servo được sử dụng để đảm bảo độ chính xác ép cực cao, tốc độ ép cao, có thể tạo ra kính siêu lớn, siêu dày.
•Đánh ván đĩa đôi: Hai phần ép song song và có thể được sử dụng riêng biệt hoặc đồng thời.Kính nhỏ có thể được xử lý trong hai mảnh cùng một lúc để cải thiện hiệu quả của toàn bộ dòng (được cấp bằng sáng chế).
•Cấu trúc áp suất điều chỉnh tấm: tấm và khung thép được trang bị hơn 150 điểm điều chỉnh, có thể được điều chỉnh từ điểm này sang điểm khác,và có thể cung cấp bảo vệ niêm phong tốt hơn cho kính cách nhiệt khí (công nghệ Bystronic).
07 phần xả.
• Kính lưu trữ
• Có thể được kết nối với máy niêm phong
Đặc điểm chính của dây chuyền sản xuất kính cách nhiệt dọc
• Hệ thống điều khiển PLC, giao diện màn hình cảm ứng
• Sử dụng động cơ servo Siemens
• Áp dụng để sản xuất kính hai, kính ba
• Hai mảnh IGU có thể được ép và chứa khí một lần, mỗi IGU có thể chứa khí argon hơn 90%
• Đường xử lý IG tốc độ cao, chúng tôi đã có được quyền bằng sáng chế ở Trung Quốc vào năm 2019
• Giải quyết vấn đề chờ làm việc trên robot niêm phong.
Chức năng tùy chọn của dây chuyền chế biến kính cách nhiệt
• Kính hình dạng
• Kính bước có cạnh tùy chọn
• Lấp đầy khí argon tự động
• Công nghệ bay trên không để chuyển kính
• Để ngăn chặn kính bị ô nhiễm bởi bánh xe và để lại dấu vết để cải thiện độchất lượng củaSản xuất IG
• Nén và lấp đầy 2 bộ đơn vị IG, tổng cộng 8 phần
• Tự động đo kích thước thủy tinh và dán nhãn (đánh dấu có thể được cho phép trước khi ép và sau khi ép) với hệ thống ERP(Tự chọn)
• Từ phần chuyển sang phần ép, mỗi phần được chia
• Thích hợp cho sản xuất hàng loạt trong nhà máy.
Dữ liệu kỹ thuật của Máy sản xuất kính cách nhiệt
Max. kích thước kính | 3300mm*7000mm |
Kích thước kính tối thiểu | 280mm*450mm |
Độ dày thủy tinh | 3-30mm |
Độ dày kính cách nhiệt | 80mm |
Tốc độ giặt thủy tinh | 2-10m/min |
Tốc độ vận chuyển thủy tinh | 45m/min |
Máy giặt | 3 cặp bàn chải mềm với lông 0.1mm |
Nguồn nước | Tiêu thụ nước:0.5t/h dẫn điện:40μs/cm |
Cung cấp không khí | Dòng chảy: 0,8m/min |
Áp suất không khí | ≥ 0,8MPa |
Tổng công suất | 3P 380V 50HZ 40KW |
Cấu trúc | 47200*3500*4500mm |
