Hướng dẫn sử dụng máy chiết rót để làm đầy chất làm khô kính mặt tiền IGU Gia công kính cách nhiệt Mahcine



Chất làm khô kính mặt tiền IGU sử dụng mahcine để gia công kính cách nhiệt

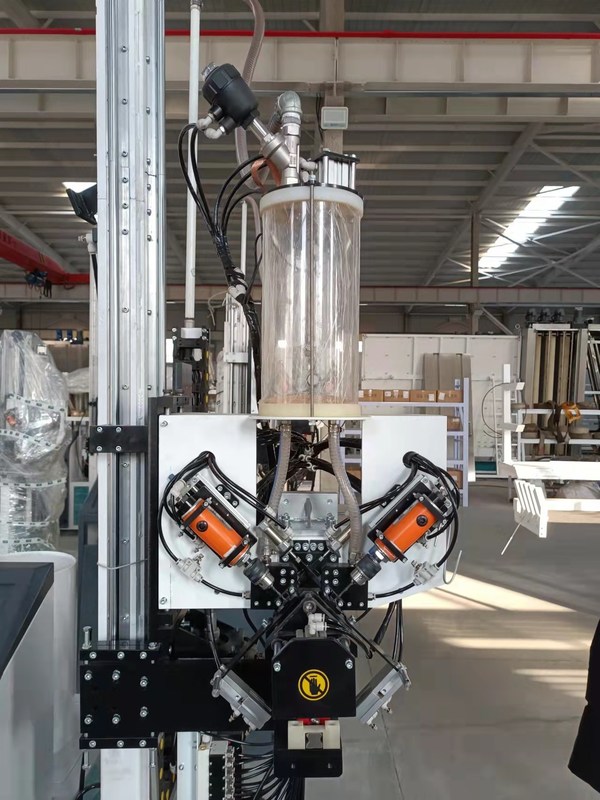

Máy chiết rót hút ẩm LJGZ 2020





mmột tính năng

•Áp dụng hệ thống điều khiển PLC của Siemens

•Sàng phân tử có thể là 0,5 – 0,9mm

•Giao diện màn hình cảm ứng, đơn giản và dễ nhìn

•Chiều cao máy có thể được điều chỉnh theo kích thước của khung đệm

•Tự động tải và bổ sung sàng phân tử

•Ống đôi để dỡ hàng để tăng tốc độ làm đầy





•Thời gian làm đầy có thể được điều chỉnh

•Tự động khoan, làm đầy và niêm phong

•Các bộ phận cốt lõi là thương hiệu nhập khẩu

•Đổ đầy sàng phân tử hạt lớn



Thông số kỹ thuật



tối đa.kích thước khung hình	2000mm*2000mm (2500mm*2500mm)
tối thiểukích thước khung hình	300mm * 250mm
thông số kỹ thuật nhôm	6A- 27A
nguồn không khí	≥0,65MPa
Nguồn điện và tiêu thụ điện năng	AC220V 50Hz 1KW
Đường kính sàng phân tử cần thiết	0,5-0,9mm hoặc 1,0 – 1,5mm
Kích thước	1100mm * 1100mm * 3600mm



Máy chuyển khung nhôm LJSKJ02











tính năng chính



• Vận chuyển khung đệm

• Vận hành dễ dàng, đơn giản và linh hoạt



Thông số kỹ thuật





Nguồn cấp	380V 50Hz
Tổng công suất	0,18kw
Kích thước	2520*3012*3000mm

VRobot niêm phong kính cách nhiệt thẳng đứng LJTJ2540







Những đặc điểm chính:

•Điều khiển hệ thống servo Yaskawa Nhật Bản, 8 trục, 7 bộ hệ thống điều khiển servo, máy hàn hoàn toàn tự động và hiệu quả cao

•4 phần, có thể lưu trữ kính

•Áp dụng vành đai thời gian, chuyển trơn tru và vị trí chính xác

•Tự động sửa chữa các góc kính bằng máy cạo và con lăn

•Tự động đo kích thước kính, độ sâu keo (30mm)



•Mỗi chức năng tự động là với hoạt động thủ công

•Có thể tráng kính đôi

•Kính định hình với các cạnh tùy chọn, kính bước, kính ba lớp(Không bắt buộc)



•Một bộ bơm tăng áp điều khiển hai nhóm chất bịt kín(Không bắt buộc)

•Có thể sử dụng keo kết cấu silicone, polysulfide và silicone

•Đầu keo ở phía trước máy, dễ dàng dán kính bước

•Có thể kết nối với dây chuyền gia công kính cách nhiệt

•Với chức năng quét mã(Không bắt buộc)



Thông số kỹ thuật



tối đa.kích thước kính	2500*4000mm
tối thiểukích thước kính	400*300mm
Độ dày kính	12-56mm
tốc độ làm việc	5-40m/phút
Áp suất không khí	≥0,6MPa
áp lực ép	32MPa
điện áp	380V 15kw
Kích thước tổng thể	11000*2000*3500mm







Thông số điện



TÊN	NGUỒN GỐC	THƯƠNG HIỆU
động cơ servo	Nhật Bản	YASKAWA
trình điều khiển servo	Nhật Bản	YASKAWA
CPU	Nhật Bản	YASKAWA
thành phần điện áp thấp	nước Đức	SIEMENS
hướng dẫn	Đài Loan	HIWIN
Chuyển đổi nguồn điện	Đài Loan	MW
Chuyển đổi cảm biến	Hàn Quốc	AUTONICS
thành phần khí nén	Nhật Bản	SMC
Màn hình cảm ứng	Trung Quốc	GAOSHAN
động cơ servo	Nhật Bản	YASKAWA
trình điều khiển servo	Nhật Bản	YASKAWA

Dây chuyền gia công kính cách nhiệt dọc tự động

LJBZ3370



HIỆU SUẤT

•Hệ thống điều khiển PLC Đức Siemens, giao diện màn hình cảm ứng

•Tự động nhận dạng kính phủ và kính Low-E

•3 cặp chổi mềm có thể rửa kính Low-E online và offline

•Máy giặt thông quaVật liệu SS và thiết bị chống thấm nước

•hệ thống sưởi ấm không khí

•Cài đặt khởi động và dừng tự động của Air Fan

•Hệ thống giảm tiếng ồn

•Hiển thị trực tuyến tốc độ giặt

•Làm việc gián đoạn thông minh, tiết kiệm năng lượng

•Bảng ép có thể điều chỉnh để giữ cho bề mặt tấm ép thẳng

•Nộp khí tự động có thể đặt giá trị khí và hiển thị quá trình nạp gas trực tuyến với nồng độ gas cao

•Chế độ kết nối của phích cắm hàng không

•Áp dụng để sản xuất ba lG/hình IG / kính bước



Giới thiệu chi tiết về LJBZ3370

•01 phần chuyển khoản

Cơ chế phát hiện lớp phủ, tự động phát hiện phim Low-e ngoại tuyến

•02 máy giặt

Tính năng chính:

•Sử dụng 6 miếng chổi lông mềm 0.1mm, có thể rửa kính low-e

•Dao khí mới sử dụng nhôm định hình (Duckbill Air Knife), kích thước lỗ thoát khí được điều chỉnh bằng mỏ vịt nhôm định hình.Điều này có thể giảm số lượng vít điều chỉnh, đảm bảo rằng mỗi vít không bị lỏng và tránh tiếng vang của dao khí.

•Dao khí có thể tự động điều chỉnh độ rộng của dao khí theo độ dày

•Hộp thao tác có màn hình hiển thị tốc độ giặt, có thể hiển thị chính xác tốc độ giặt (8-10m)

•Bình chứa nước tự động kiểm soát nhiệt độ, hệ thống bổ sung nước

•Hệ thống giảm thanh Châu Âu

•Chất liệu thép không gỉ

•03 phần xả

•kính lưu trữ

•04 phần kiểm tra và lắp đặt

Cấu trúc mới của phần này được thay đổi thành cấu trúc nâng chùm thẳng (xà đôi).Dễ dàng kiểm tra và lau kính

•05 phần chuyển khoản

•Tự động đo độ dày kính.Nó có thể được sử dụng theo nhu cầu thực tế khi làm việc.

•06 phần ép và chiết rót





Tính năng chính:

•Có thể nén kính cách nhiệt siêu dài (3300mm*7000mm)

•Thông qua băng tải để chuyển kính, sử dụng động cơ servo để ép kính

•Tấm ép có thể được mở để bảo trì dễ dàng

•Bảng ép với cấu trúc có thể điều chỉnh để đảm bảo tuổi thọ lâu dài

•Tự động nạp khí argon với hiệu quả bịt kín đáng kể, hàm lượng argon cao hơn

•Đặt các vùng để lấp đầy kích thước kính khác nhau bằng phương pháp niêm phong tiếp theo giúp giảm tổn thất argon

•Có thể cài đặt giá trị gas và hiển thị quá trình nạp gas trên màn hình cảm ứng



•Cảm biến phản ứng nhanh để kiểm soát vĩnh viễn quá trình nạp khí

•Nồng độ khí có thể đạt hơn 90%

•Không cần khoan lỗ trên khung đệm

•Khí tiêu chuẩn là khí Argon

•07 phần xả

•kính lưu trữ

•Có thể được kết nối với máy niêm phong



Thông số kỹ thuật



tối đa.kích thước kính	3300mm * 7000mm
Kích thước kính tối đa để nạp gas	3300mm * 7000mm
tối thiểukích thước kính	280mm*450mm
Độ dày kính	3-30mm
Độ dày kính cách nhiệt	80mm
Tốc độ rửa kính	2-10m/phút
tốc độ băng tải kính	45m/phút
bàn chải giặt	3 cặp cọ lông mềm 0.1mm
Cung cấp nước	Lượng nước tiêu thụ:0.5t/h độ dẫn điện:40μs/cm
Cung cấp không khí	Lưu lượng: 1500L/phút
Áp suất không khí	≥0,8MPa
Tổng công suất	3P 380V 50HZ 40KW
Kích thước	47200*3500*4500mm
Cân nặng	8500kg







Thông số điện



TÊN	NGUỒN GỐC	THƯƠNG HIỆU
plc	nước Đức	SIEMENS
Thiết bị điện hạ thế	nước Đức	SIEMENS
bộ chuyển đổi tần số	nước Đức	SIEMENS
Động cơ servo cho kính bước	Nhật Bản	PHÚ SĨ
công tắc quang điện	nước Đức	ĐAU ỐM
Công tắc vi mô	Đài Loan	CÓ KHUYNH HƯỚNG
Nút và đèn báo	Pháp	SCHNEIDER
Màn hình cảm ứng	Đài Loan	WEINVIEW
Rơle trung gian	Nhật Bản	OMRON
động cơ chổi than	Trung Quốc	THANH HOA
máy bơm nước	Trung Quốc	LINGXIAO
Hướng dẫn	Đài Loan	HIWIN
linh kiện khí nén	Đài Loan	MÁY BAY
Dòng IG mà không cần đổ xăng trực tuyến









TÊN	NGUỒN GỐC	THƯƠNG HIỆU
động cơ servo	nước Đức	SIEMENS
plc	nước Đức	SIEMENS
Thiết bị điện hạ thế	nước Đức	SIEMENS
bộ chuyển đổi tần số	nước Đức	SIEMENS
chuyển động cơ	Đài Loan	LINH HẢI
động cơ chổi than	Đài Loan	LINH HẢI
máy bơm nước	Trung Quốc	LINGXIAO
Hướng dẫn	Đài Loan	HIWIN
linh kiện khí nén	Đài Loan	MÁY BAY
máy đo điện	Trung Quốc	MIRAN
công tắc quang điện	nước Đức	ĐAU ỐM
Công tắc vi mô	Đài Loan	CÓ KHUYNH HƯỚNG
Nút và đèn báo	Pháp	SCHNEIDER
màn hình cảm ứng	Đài Loan	WEINVIEW
Rơle trung gian	Nhật Bản	OMRON
Dòng IG với nạp gas trực tuyến





Robot niêm phong kính cách nhiệt dọc LJTJ2540





 Ứng dụng

l Áp dụng 8 động cơ servo

l Áp dụng hệ thống điều khiển servo của Nhật Bản với hiệu suất ổn định

l Tự động đo kích thước kính, độ sâu keo và tốc độ keo với điều chỉnh tuyến tính

l Áp dụng vành đai thời gian để giữ vận chuyển trơn tru với vị trí chính xác

l Phụ tùng được sản xuất với tiêu chuẩn hóa cao và độ chính xác cao, đảm bảo máy có thể sử dụng lâu dài

l Các góc kính đầy không có bọt khí, bề mặt nhẵn, không cần

l Máy hoàn toàn tự động và hiệu quả cao

l Thiết kế cạp mới, đặc biệt để tạo IG xe lửa với các mặt và góc rất đều, không có bong bóng.

l Tự động sửa chữa các góc kính với bề mặt đẹp

l Vận chuyển trơn tru mà không bị trầy xước và ô nhiễm

lCác bộ phận đơn chức năng được trang bị các chức năng thủ công, điều chỉnh dễ dàng



Økeo dán lại Thiết bị



Khi áp suất tăng lên, nhiều Keo B sẽ tự động chảy trở lại, tiết kiệm vật liệu.



• cơ thể đê Thiết bị



Thiết bị cơ thể đôi có hai chức năng.Bầu bên trái dùng để lọc tạp chất, hơi ẩm khi nạp gas vào, bầu bên phải đóng vai trò bôi trơn.



Kỹ thuật dữ liệu



Kích thước kính tối đa	2500mm * 4000mm
Kích thước kính tối thiểu	280mm*400mm
Độ dày kính	12-56mm
tốc độ làm việc	5-40m/phút
Áp suất không khí	0,6-0,8MPa
áp lực ép	<350kg/m³
góc máy bay	6°- 9°
Trọng lượng kính tối đa	400kg
Vôn	380V 50Hz 3P

 Danh sách thành phần chính



Tên	Thương hiệu
Công tắc	SIEMENS
động cơ servo	YASKAWA Nhật Bản
mô hình vào/ra	Nhật Bản HỆ THỐNG
thành phần điện áp thấp hơn	Siemens
CPU	YASKAWA Nhật Bản
bộ chuyển đổi tần số	Nhật Bản OMRON
Chuyển đổi nguồn điện	MW Đài Loan
thành phần khí nén	Nhật Bản SMC
plc	Siemens
hướng dẫn	Siemens
