Thông tin chi tiết sản phẩm:
|
Brand name: | The whole line of Glass washing and pressing machine | Kích thước kính tối đa: | 2000*2500 |
---|---|---|---|
Kích thước kính tối thiểu: | 450*300 | Độ dày kính: | 3 - 19 mm (Tùy chọn) |
Bút vẽ: | 6 cái bàn chải mềm | Chiều dài: | 19,5 mét |
Bề rộng: | 3 - 3,5m | động cơ servo: | Siemens |
Màu: | Không bắt buộc | Vôn: | 380V 50Hz 3P (Tùy chọn) |
Điểm nổi bật: | Nhà máy dây chuyền sản xuất kính cách nhiệt,Máy cách nhiệt tự động,Robot dán kính tự động cách nhiệt |

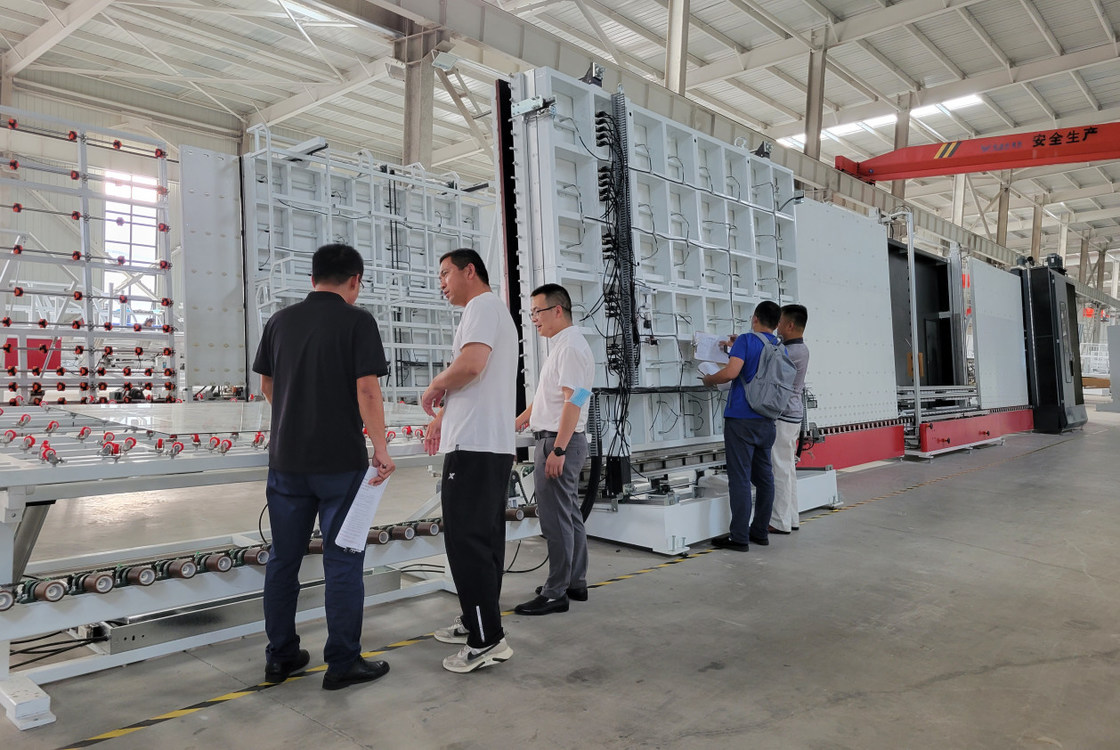

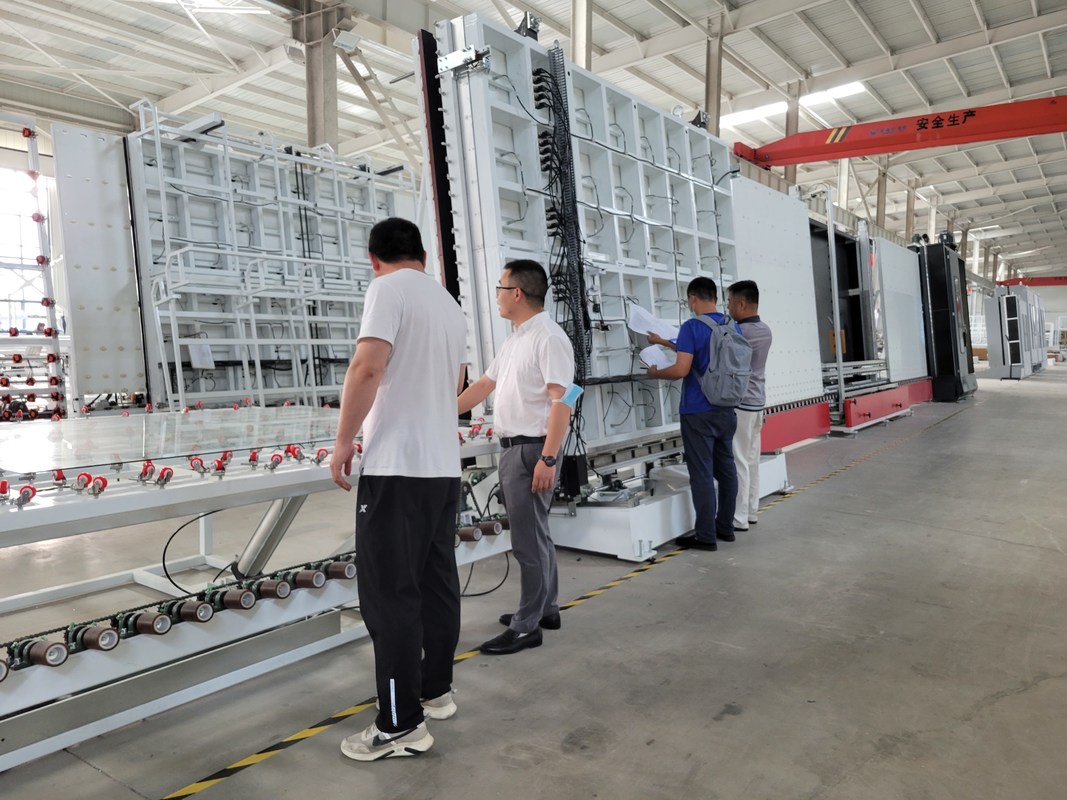

Dây chuyền sản xuất kính cách nhiệt cao 2M với dây chuyền xử lý rô-bốt niêm phong tự động
Dây chuyền gia công kính hai lớp có chiều cao hai mét với máy rô-bốt niêm phong tự động
1.Thẳng đứngTôiuốn nếpgcô gái Psự sản xuấtlđầu tiên
Những đặc điểm chính:
• Dòng có 7 phần:
01 Đoạn quá cảnh;
02 máy giặt;
03 đoạn xếp dỡ;
04 Kiểm tra phần cài đặt;
05 Khu trung chuyển;
06 Bộ phận ép rót;
07 Phần dỡ hàng.
• Hệ thống điều khiển PLC, giao diện màn hình cảm ứng
• Sử dụng động cơ servo Siemens
• Phù hợp sản xuất kính hai lớp, kính ba lớp
Các chức năng tùy chọn:
• Bậc thang với các cạnh tùy chọn
• Kính định hình
• Nạp khí argon tự động
• Công nghệ Air-floating để chuyển kính
to ngăn kính bị ô nhiễm bởi bánh xe và để lại dấu vết để cải thiệnIG Psản xuất'caophẩm chất.
• Ép và lấp đầy 2 phần của đơn vị IG, tổng cộng là 8 phần
Những đặc điểm chính
• Có thể sạc hai miếng IGU cùng một lúc và mỗi miếng IGU chứa hơn 90% khí argon
• Nhấn hai miếng IGU cùng một lúc có thể ngăn chặn sự biến dạng của phần nhấn tốt hơn.Mỗi kính hai lớp 1m * 1m có thể đạt tới 27 giây, giúp cải thiện đáng kể hiệu quả công việc
• Dây chuyền xử lý IG tốc độ cao, được cấp bằng sáng chế tại Trung Quốc vào năm 2019
• Đã giải quyết vấn đề rô-bốt niêm phong đang chờ hoạt động.Hai khung đệm do một công nhân lắp đặt cho hai IGU
• Tự động đo kích thước kính và dán nhãn bằng hệ thống ERP (có thể dán nhãn trước và sau khi ép) (tùy chọn)
• Từ bộ phận chuyển đến bộ phận ép được chia thành từng bộ phận
• Thích hợp sản xuất hàng loạt tại nhà máy.siêu nhanh
Chi tiết giới thiệucủa LJBZ2535G
• 01 Bộ phận truyền động
Cơ chế phát hiện lớp phủ, tự động phát hiện phim Low-e ngoại tuyến
• 02 Máy giặt
Những đặc điểm chính:
• Sử dụng 6 chổi lông mềm với sợi lông 0.1mm để lau kính low-e
• Pre-wash (tùy chọn)
• Dao khí mới sử dụng cấu hình nhôm (Duckbill Air Knife), và kích thước của lỗ thoát khí được điều chỉnh bằng mỏ vịt cấu hình nhôm.Điều này có thể giảm số lượng vít điều chỉnh, đảm bảo rằng mỗi vít không bị lỏng và tránh cộng hưởng dao khí.
• Dao khí có thể tự động điều chỉnh độ rộng của dao khí theo độ dày
• Hộp thao tác có hiển thị tốc độ giặt, hiển thị chính xác tốc độ giặt (8-10m)
• Hệ thống kiểm soát nhiệt độ và bổ sung nước tự động của két nước
• Hệ thống giảm thanh Châu Âu
• Thép không gỉ
• 03 đoạn xả
• Kính bảo quản
• 04 Bộ phận Kiểm tra lắp đặt
Cấu trúc mới trong phần này được thay đổi thành cấu trúc dầm nâng thẳng hàng (dầm kép).Dễ dàng kiểm tra và lau kính
• 05 Phần truyền động
• Tự động đo độ dày kính.Nó có thể được sử dụng theo nhu cầu thực tế trong quá trình làm việc.
• 06 Phần Nhấn và Điền
Những đặc điểm chính:
• Kính cách nhiệt cực dài (2500mm*3500mm) có thể được nén hai lần
• Kính được chuyển tải bằng băng tải, ép kính bằng động cơ servo
• Có thể mở trục lăn để bảo trì dễ dàng
• Cấu trúc tấm áp suất có thể điều chỉnh để đảm bảo tuổi thọ lâu dài
• Tự động nạp khí argon, hiệu quả bịt kín rất đáng chú ý và hàm lượng khí argon cao hơn
• Thiết lập các khu vực để lấp đầy các kích cỡ kính khác nhau với quá trình hàn kín tiếp theo để giảm thất thoát argon
• Có thể cài đặt giá trị gas và quá trình nạp gas hiển thị trên màn hình cảm ứng
• Cảm biến phản ứng nhanh để kiểm soát vĩnh viễn quá trình lạm phát
• Nồng độ khí có thể đạt trên 90%
• Không cần khoan lỗ trên vách ngăn
• Khí tiêu chuẩn là argon
• 07 đoạn xả
• Kính bảo quản
• Có thể kết nối với máy hàn
Thông số kỹ thuật
tối đa.kích thước kính | 2500mm * 3500mm |
Kích thước kính tối đa để nạp gas | 2500mm * 3200mm |
tối thiểukích thước kính | 280mm*450mm |
Độ dày kính | 3-15mm |
Độ dày kính cách nhiệt | 60mm |
Tốc độ rửa kính | 2-10m/phút |
tốc độ băng tải kính | 45m/phút |
bàn chải giặt | 3 cặp cọ lông mềm 0.1mm |
Cung cấp nước | Lượng nước tiêu thụ:0.5t/h độ dẫn điện:40μs/cm |
Cung cấp không khí | Lưu lượng: 0,8m/phút |
Áp suất không khí | ≥0,8MPa |
Tổng công suất | 3P 380V 50HZ 40KW |
Kích thước | 23500*3500*3700mm |
Cân nặng | 6500kg |
Thông số điện
TÊN | NGUỒN GỐC | THƯƠNG HIỆU |
plc | nước Đức | SIEMENS |
Thiết bị điện hạ thế | nước Đức | SIEMENS |
bộ chuyển đổi tần số | nước Đức | SIEMENS |
Động cơ servo cho kính bước | Nhật Bản | PHÚ SĨ |
công tắc quang điện | nước Đức | ĐAU ỐM |
Công tắc vi mô | Đài Loan | CÓ XU HƯỚNG |
Nút và đèn báo | Pháp | SCHNEIDER |
Màn hình cảm ứng | Đài Loan | WEINVIEW |
Rơle trung gian | Nhật Bản | OMRON |
động cơ chổi than | Trung Quốc | THANH HOA |
máy bơm nước | Trung Quốc | LINGXIAO |
Hướng dẫn | Đài Loan | HIWIN |
linh kiện khí nén | Đài Loan | MÁY BAY |
Dòng IG mà không cần đổ xăng trực tuyến |
TÊN | NGUỒN GỐC | THƯƠNG HIỆU |
động cơ servo | nước Đức | SIEMENS |
plc | nước Đức | SIEMENS |
Thiết bị điện hạ thế | nước Đức | SIEMENS |
bộ chuyển đổi tần số | nước Đức | SIEMENS |
chuyển động cơ | Đài Loan | LINH HẢI |
động cơ chổi than | Đài Loan | LINH HẢI |
máy bơm nước | Trung Quốc | LINGXIAO |
Hướng dẫn | Đài Loan | HIWIN |
linh kiện khí nén | Đài Loan | MÁY BAY |
máy đo điện | Trung Quốc | MIRAN |
công tắc quang điện | nước Đức | ĐAU ỐM |
Công tắc vi mô | Đài Loan | CÓ XU HƯỚNG |
Nút và đèn báo | Pháp | SCHNEIDER |
màn hình cảm ứng | Đài Loan | WEINVIEW |
Rơle trung gian | Nhật Bản | OMRON |
Dòng IG với nạp gas trực tuyến |

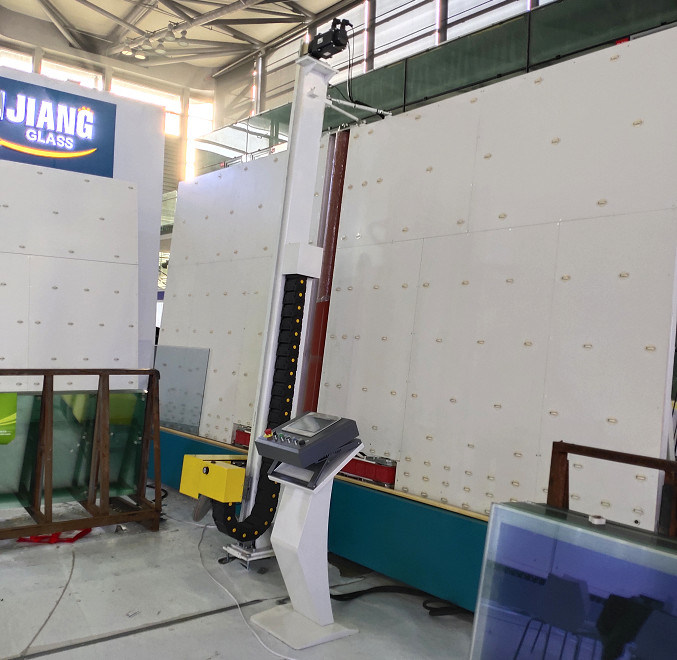

2.Vthẳng đứngTôiuốn nếpgcô gáiSchữa bệnhrobotLJTJ2540
Những đặc điểm chính:
• Điều khiển hệ thống servo Yaskawa Nhật Bản, 8 trục và 7 bộ hệ thống điều khiển servo, máy hàn tự động hiệu suất cao
• 4 ngăn đựng kính
• Sử dụng dây đai đồng bộ, truyền ổn định và định vị chính xác
• Tự động sửa chữa các góc kính bằng máy cạo và con lăn
• Tự động đo kích thước kính, độ sâu keo (30mm)
• Mỗi chức năng tự động được vận hành thủ công
• Có sẵn kính hai lớp
• Kính định hình có viền tùy chọn, kính có bậc, kính ba cạnh (tùy chọn)
• Một bộ máy bơm trợ lực điều khiển hai bộ chất bịt kín (tùy chọn)
• Có thể sử dụng keo kết cấu silicone, polysulfide và silicone
• Đầu dính ở mặt trước của máy để dễ dàng dán kính bước
• Có thể kết nối với dây chuyền gia công kính cách nhiệt
• Với chức năng quét mã (tùy chọn)
Thông số kỹ thuật
tối đa.kích thước kính | 2500*4000mm |
tối thiểukích thước kính | 400*300mm |
Độ dày kính | 12-50mm |
tốc độ làm việc | 5-40m/phút |
Áp suất không khí | ≥0,6MPa |
áp lực ép | 32MPa |
điện áp | 380V 15kw |
Kích thước tổng thể | 11000*2000*3500mm |
Thông số điện
TÊN | NGUỒN GỐC | THƯƠNG HIỆU |
động cơ servo | Nhật Bản | YASKAWA |
trình điều khiển servo | Nhật Bản | YASKAWA |
CPU | Nhật Bản | YASKAWA |
thành phần điện áp thấp | nước Đức | SIEMENS |
hướng dẫn | Đài Loan | HIWIN |
Chuyển đổi nguồn điện | Đài Loan | MW |
Chuyển đổi cảm biến | Korea | AUTONICS |
thành phần khí nén | Nhật Bản | SMC |
Màn hình cảm ứng | Trung Quốc | GAOSHAN |
động cơ servo | Nhật Bản | YASKAWA |
trình điều khiển servo | Nhật Bản | YASKAWA |
