Thông tin chi tiết sản phẩm:
|
Brand name: | Insulating Glass Production Line | Nhãn hiệu: | Lệ Giang kính |
---|---|---|---|
Kích thước kính tối đa: | 2500 mm * 3500 mm / hoa hồng | Độ dày kính: | 3-30 mm |
Độ dày IG: | 60 mm | Vật tư: | Thép không gỉ |
Giá trị khí: | > 95% | Sự bảo đảm: | 1 năm |
Điểm nổi bật: | Thiết bị kính cách nhiệt tự động,Thiết bị kính cách nhiệt thẳng đứng,Thiết bị chế biến kính nạp khí |

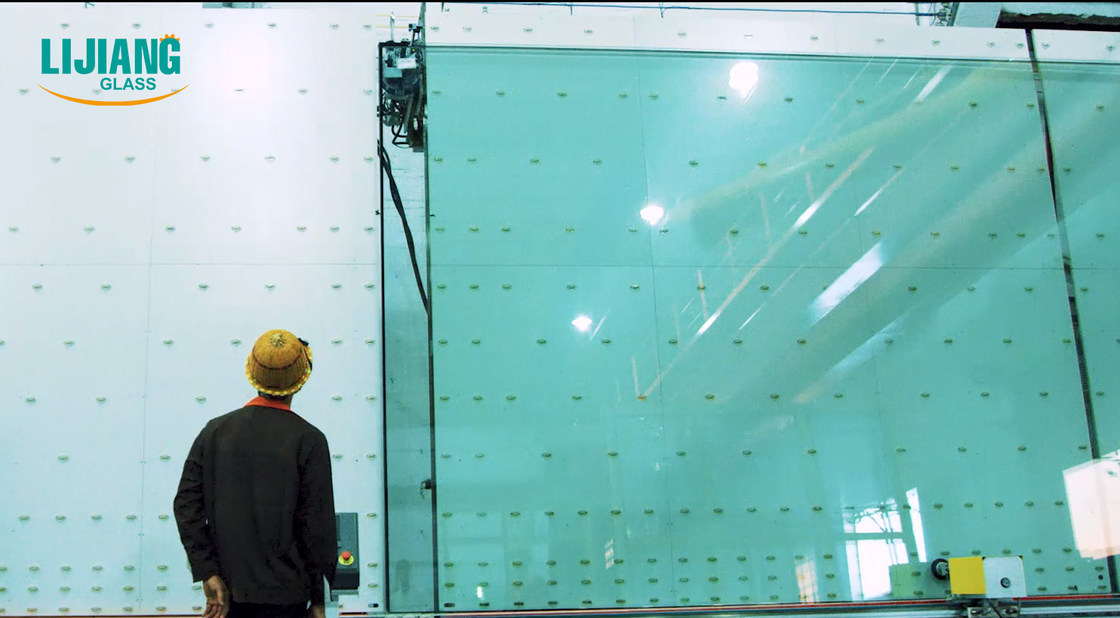

Dây chuyền sản xuất kính cách nhiệt dọc tự động với chức năng nạp khí
MÀN BIỂU DIỄN
• Hệ thống điều khiển PLC Siemens của Đức, giao diện màn hình cảm ứng
• Tự động nhận dạng kính tráng và kính Low-E
• 3 cặp bàn chải mềm có thể rửa kính Low-E trực tuyến và ngoại tuyến
• Máy giặt sử dụng vật liệu SS và thiết bị chống thấm nước
• Bể chứa nước với hệ thống kiểm soát nhiệt độ và rửa nước tự động
• Hệ thống sưởi ấm không khí
• Cài đặt khởi động và dừng tự động Quạt không khí
• Hệ thống giảm tiếng ồn
• Hiển thị trực tuyến tốc độ giặt
• Làm việc gián đoạn thông minh, tiết kiệm năng lượng
• Tấm ép có thể điều chỉnh để giữ cho bề mặt ép tấm thẳng
• Hệ thống định vị quay bên ngoài tự động của kính
• Chế độ kết nối của phích cắm hàng không
• Áp dụng để sản xuất IG ba và IG định hình
Tùy chọn
• Giặt trước
• Tự động định vị chính xác cho 3 hoặc 4 bước bên IG
• Nạp gas tự động có thể cài đặt giá trị gas và hiển thị quá trình nạp gas trực tuyến với nồng độ gas cao
THAM SỐ
Bài học | LJBZ2025 | LJBZ2025G | LJBZ2535 | LJBZ2535G | LJBZ2535DG | LJBZ2535GS | |
Nguồn cấp | 380V50Hz | ||||||
Tổng công suất | KW | 39,5 | 36 | 41 | 39,5 | 44 | 40 |
Tốc độ giặt | m / phút | 2 ~ 10 | |||||
Tốc độ làm việc tối đa | m / phút | 45 | |||||
Kích thước kính tối thiểu | mm | 450 * 280 | |||||
Kích thước kính tối đa | mm |
2000 * 2500 2000x3000 (Nhấn hai lần) |
2500 * 3200 2500 * 3500 (Được nhấn hai lần) 2500x4500 (Nhấn hai lần, thêm miếng mút) |
2500 * 3500 2500x4000 (Được nhấn hai lần) |
|||
Độ dày kính phẳng | mm | 3 ~ 15 (3-30 tỷ lệ) | |||||
Bàn chải giặt | Miếng | 6 | |||||
Độ dày tối đa của kính cách nhiệt | mm | 60 | |||||
Tổng lượng khí tiêu thụ | L / phút | 1200 | |||||
Chiều cao cuộn băng tải | mm | 520 | |||||
Kích thước |
L * W * H (mm) |
19500 * 3500 * 3200 | 23500 * 3500 * 3700 | 27000 * 3500 * 3700 | 23800 * 3200 * 3700 |
Sử dụng công nghệ nổi trên không để chuyển kính sang ngăn kính không bị nhiễm bẩn bởi bánh xe và để lại dấu vết để cải thiện chất lượng cao của sản xuất IG.Dòng có bảy phần:
01 phần chuyển khoản;
02 máy giặt;
03 đoạn xả;
04 phần kiểm tra và cài đặt;
05 phần chuyển nhượng;
06 bộ phận ép và chiết rót;
07 phần xả.
Chi tiết củaDây chuyền sản xuất kính cách nhiệt thẳng đứng có nạp khí:
01chuyển khoảntiết diện
Cơ chế phát hiện lớp phủ, tự động phát hiện phim Low-e ngoại tuyến
02rửacỗ máy
• Dùng 6 miếng cọ mềm có lông mềm 0,1mm, có thể rửa kính low-e
• Dao khí mới sử dụng mỏ vịt nhôm định hình (Duckbill Air Knife), kích thước lỗ thoát khí được điều chỉnh bằng mỏ vịt định hình nhôm.Điều này có thể làm giảm số lượng vít điều chỉnh, đảm bảo rằng mỗi vít không bị lỏng và tránh sự cộng hưởng của dao không khí.
• Dao không khí có thể tự động điều chỉnh chiều rộng của dao không khí theo độ dày
• Hộp vận hành với màn hình hiển thị tốc độ giặt, có thể hiển thị chính xác tốc độ giặt (8-10m)
• Kiểm soát nhiệt độ tự động của két nước, hệ thống bổ sung nước
• Hệ thống giảm thanh Châu Âu
• Chất liệu thép không gỉ
03 phần xả
• Kính bảo quản
04 phần kiểm tra và cài đặt
Kết cấu mới của phần này được thay đổi thành cơ cấu nâng dầm nội tuyến (xà kép).Dễ dàng kiểm tra và lau kính
05 phần chuyển
• Tự động đo độ dày kính.Nó có thể được sử dụng theo nhu cầu thực tế khi làm việc.
06 phần ép và điền
Tính năng chính:
• Kính cách nhiệt siêu dài (2500mm * 3500mm) có thể được nén hai lần
• Thông qua băng tải để chuyển kính, sử dụng động cơ servo để ép kính
• Tấm ép có thể được mở ra để bảo trì dễ dàng
• Bảng ép với cấu trúc có thể điều chỉnh để đảm bảo tuổi thọ lâu dài
• Tự động nạp khí argon với hiệu quả bịt kín đáng kể, hàm lượng argon cao hơn
• Đặt các khu vực để lấp đầy các kích thước khác nhau của kính bằng phương pháp niêm phong tiếp theo giúp giảm tổn thất argon
• Có thể cài đặt giá trị gas và hiển thị quá trình nạp gas trên màn hình cảm ứng
• Cảm biến phản ứng nhanh để kiểm soát vĩnh viễn quá trình nạp khí
• Nồng độ khí có thể đạt hơn 90%
• Không cần khoan lỗ trên khung đệm
• Khí tiêu chuẩn là khí Argon
07 phần xả
• Kính bảo quản
• Có thể kết nối với máy niêm phong
Thông số kỹ thuật
Tối đakích thước kính | 2500mm * 3500mm |
Kích thước kính tối đa để nạp khí | 2500mm * 3200mm |
Tối thiểu.kích thước kính | 280mm * 450mm |
Độ dày kính | 3-15mm |
Độ dày kính cách nhiệt | 60mm |
Tốc độ rửa kính | 2-10m / phút |
Tốc độ băng tải kính | 45m / phút |
Bàn chải giặt | 3 cặp bàn chải mềm |
Cung cấp nước | Tiêu thụ nước: 0,5t / h độ dẫn: 40μs / cm |
Cung cấp không khí | Lưu lượng: 1m³ / phút |
Áp suất không khí | ≥0,8MPa |
Tổng công suất | 3P 380V 50HZ |
Kích thước | 23500 * 3500 * 3700mm |
Trọng lượng | 6500kg |
Các chức năng tùy chọn củadây chuyền chế biến thủy tinh nổi cách nhiệt thẳng đứng có nạp khí :
• Kính bậc với các cạnh tùy chọn (L: 100mm W: 50mm)
• Kính định hình
• Máy giặt sơ
Các kích thước khác của dây chuyền gia công kính nổi cách nhiệt thẳng đứng có nạp khí:
Thông số | Bài học | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Nguồn cấp | 380V 50Hz 3P | |||
Tổng công suất | KW | 41 | 44,5 | 51,5 |
Tốc độ giặt | m / phút | 2 ~ 10 | ||
Tốc độ làm việc tối đa | m / phút | 45 | ||
Kích thước kính tối thiểu | mm | 450 * 280 | ||
Kích thước kính tối đa | mm | 2000 * 2500 2000x3000 (Được nhấn hai lần) |
2500 * 3200 2500 * 3500 (Được nhấn hai lần) 2500x4500 (Nhấn hai lần, thêm miếng mút) |
|
Độ dày kính phẳng | mm | 3 ~ 15 (3-30) | ||
Bàn chải giặt | Miếng | 6 | ||
Độ dày tối đa của kính cách nhiệt | mm | 60 | ||
Tổng lượng khí tiêu thụ | L / phút | 1200 | ||
Chiều cao cuộn băng tải | mm | 520 | ||
Kích thước | L * W * H (mm) | 19500 * 3500 * 3200 | 23500 * 3500 * 3700 | 27000 * 3500 * 3700 |
