IGU mặt tiền chất hút ẩm làm đầy mahcine sử dụng để xử lý kính cách nhiệt

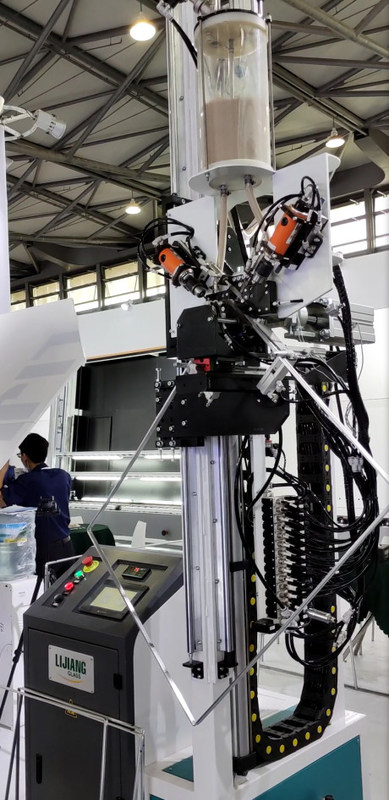

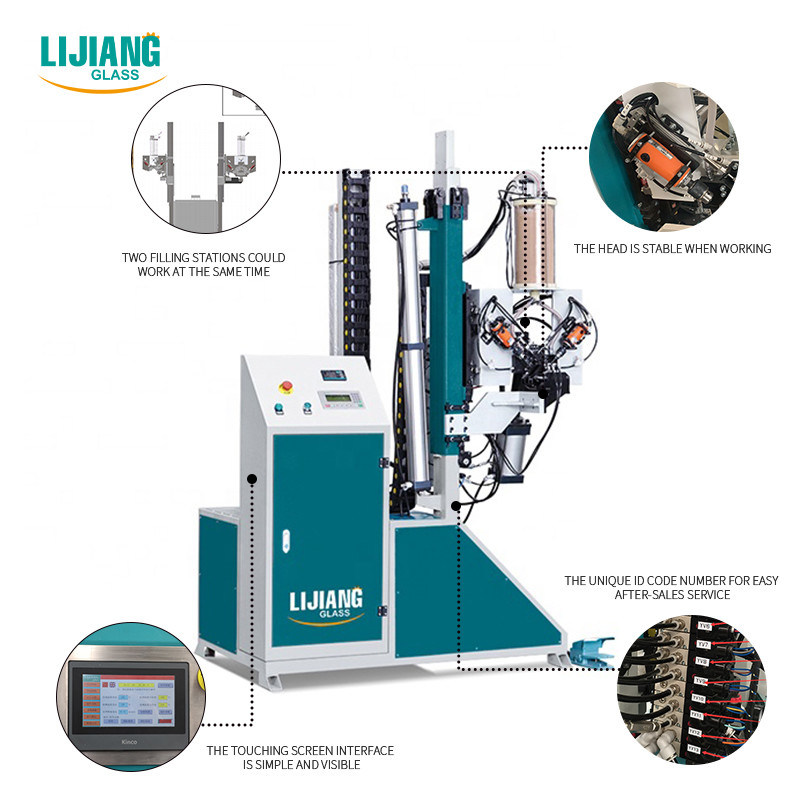

Máy chiết rót hút ẩm LJGZ 2020





NStính năng ain

• Áp dụng hệ thống điều khiển PLC Siemens

• Rây phân tử có thể là 0,5 - 0,9mm

• Giao diện màn hình cảm ứng, đơn giản và dễ nhìn

• Chiều cao máy có thể được điều chỉnh theo kích thước của khung đệm

• Tự động nạp và bổ sung sàng phân tử

• Ống đôi để không tải để tăng tốc độ chiết rót





• Thời gian làm đầy có thể được điều chỉnh

• Tự động khoan, lấp đầy và niêm phong

• Các bộ phận cốt lõi là thương hiệu nhập khẩu

• Lấp đầy rây phân tử hạt lớn



Thông số kỹ thuật



Tối đakích thước khung	2000mm * 2000mm (2500mm * 2500mm)
Tối thiểu.kích thước khung	300mm * 250mm
Thông số kỹ thuật nhôm	6A- 27A
Nguồn không khí	≥0,65MPa
Cung cấp điện và tiêu thụ điện năng	AC220V 50Hz 1KW
Đường kính sàng phân tử cần thiết	0,5-0,9 mm hoặc 1,0 - 1,5 mm
Kích thước	1100mm * 1100mm * 3600mm



Máy chuyển khung nhôm LJSKJ02











Tính năng chính



• Vận chuyển khung đệm

• Vận hành dễ dàng, đơn giản và linh hoạt



Thông số kỹ thuật





Nguồn cấp	380V 50Hz
Tổng công suất	0,18kw
Kích thước	2520 * 3012 * 3000mm

VRobot niêm phong kính cách điện ertical LJTJ2540







Những đặc điểm chính:

• Điều khiển hệ thống servo Yaskawa Nhật Bản, 8 trục, 7 bộ hệ thống điều khiển servo, máy hàn hoàn toàn tự động và hiệu quả cao

• 4 phần, có thể lưu trữ kính

• Áp dụng dây đai thời gian, chuyển giao trơn tru và vị trí chính xác

• Tự động sửa chữa các góc kính bằng cạp và con lăn

• Tự động đo kích thước kính, độ sâu keo (30mm)



• Mọi chức năng tự động đều hoạt động bằng tay

• Có thể tráng kính đôi

• Kính định hình với các cạnh tùy chọn, kính bậc, kính ba (Không bắt buộc)



• Một bộ bơm tăng áp điều khiển hai nhóm chất làm kín (Không bắt buộc)

• Có thể sử dụng silicone, polysulfide và chất bịt kín cấu trúc silicone

• Đầu keo ở phía trước máy, dễ dàng cho việc phủ kính bước

• Có thể kết nối với dây chuyền xử lý kính cách nhiệt

• Với chức năng quét mã (Không bắt buộc)



Thông số kỹ thuật



Tối đakích thước kính	2500 * 4000mm
Tối thiểu.kích thước kính	400 * 300mm
Độ dày kính	12-56 mm
Tốc độ làm việc	5-40m / phút
Áp suất không khí	≥0,6MPa
Bóp áp lực	32MPa
Điện áp	380V 15kw
Kích thước tổng thể	11000 * 2000 * 3500mm







Thông số điện



TÊN	GỐC	NHÃN HIỆU
Động cơ servo	Nhật Bản	YASKAWA
Trình điều khiển Servo	Nhật Bản	YASKAWA
CPU	Nhật Bản	YASKAWA
Thành phần điện áp thấp	nước Đức	SIEMENS
Hướng dẫn	Đài loan	HIWIN
Chuyển đổi nguồn điện	Đài loan	MW
Chuyển đổi cảm biến	Korea	AUTONICS
Thành phần khí nén	Nhật Bản	SMC
Màn hình cảm ứng	Trung Quốc	GAOSHAN
Động cơ servo	Nhật Bản	YASKAWA
Trình điều khiển Servo	Nhật Bản	YASKAWA

Dây chuyền xử lý kính cách nhiệt dọc tự động

LJBZ3370



MÀN BIỂU DIỄN

• Hệ thống điều khiển PLC Siemens của Đức, giao diện màn hình cảm ứng

• Tự động nhận dạng kính tráng và kính Low-E

• 3 cặp bàn chải mềm có thể rửa kính Low-E trực tuyến và ngoại tuyến

• Máy giặt thông qua Vật liệu SS và thiết bị chống thấm nước

• Hệ thống sưởi ấm không khí

• Cài đặt khởi động và dừng tự động Quạt không khí

• Hệ thống giảm tiếng ồn

• Hiển thị trực tuyến tốc độ giặt

• Làm việc gián đoạn thông minh, tiết kiệm năng lượng

• Bàn ép có thể điều chỉnh để giữ cho bề mặt ép tấm thẳng

• Khai báo khí tự động có thể đặt giá trị khí và hiển thị quá trình nạp trực tuyến với nồng độ khí cao

• Chế độ kết nối của phích cắm hàng không

• Áp dụng để sản xuất ba lG / IG định hình / kính bước



Giới thiệu chi tiết về LJBZ3370

• 01 phần chuyển khoản

Cơ chế phát hiện lớp phủ, tự động phát hiện phim Low-e ngoại tuyến

• 02 máy giặt

Tính năng chính:

• Sử dụng 6 miếng cọ mềm có lông mềm 0,1mm, có thể rửa kính low-e

• Dao khí mới sử dụng mỏ vịt nhôm định hình (Duckbill Air Knife), kích thước lỗ thoát khí được điều chỉnh bằng mỏ vịt định hình nhôm.Điều này có thể làm giảm số lượng vít điều chỉnh, đảm bảo rằng mỗi vít không bị lỏng và tránh sự cộng hưởng của dao không khí.

• Dao không khí có thể tự động điều chỉnh chiều rộng của dao không khí theo độ dày

• Hộp vận hành với màn hình hiển thị tốc độ giặt, có thể hiển thị chính xác tốc độ giặt (8-10m)

• Kiểm soát nhiệt độ tự động của két nước, hệ thống bổ sung nước

• Hệ thống giảm thanh Châu Âu

• Vật liệu thép không gỉ

• 03 phần xả

• Kính bảo quản

• 04 phần kiểm tra và cài đặt

Kết cấu mới của phần này được thay đổi thành cơ cấu nâng dầm nội tuyến (xà kép).Dễ dàng kiểm tra và lau kính

• 05 phần chuyển

• Tự động đo độ dày kính.Nó có thể được sử dụng theo nhu cầu thực tế khi làm việc.

• 06 phần ép và điền





Tính năng chính:

• Kính cách nhiệt siêu dài (3300mm * 7000mm) có thể được nén

• Thông qua băng tải để chuyển kính, sử dụng động cơ servo để ép kính

• Tấm ép có thể được mở ra để bảo trì dễ dàng

• Bảng ép với cấu trúc có thể điều chỉnh để đảm bảo tuổi thọ lâu dài

• Tự động nạp khí argon với hiệu quả bịt kín đáng kể, hàm lượng argon cao hơn

• Đặt các vùng để lấp đầy các kích thước khác nhau của kính bằng phương pháp niêm phong tiếp theo giúp giảm tổn thất argon

• Có thể cài đặt giá trị gas và hiển thị quá trình nạp gas trên màn hình cảm ứng



• Cảm biến phản ứng nhanh để kiểm soát vĩnh viễn quá trình nạp khí

• Nồng độ khí có thể đạt hơn 90%

• Không cần khoan lỗ trên khung đệm

• Khí tiêu chuẩn là khí Argon

• 07 phần xả

• Kính bảo quản

• Có thể được kết nối với máy niêm phong



Thông số kỹ thuật



Tối đakích thước kính	3300mm * 7000mm
Kích thước kính tối đa để nạp khí	3300mm * 7000mm
Tối thiểu.kích thước kính	280mm * 450mm
Độ dày kính	3-30mm
Độ dày kính cách nhiệt	80mm
Tốc độ rửa kính	2-10m / phút
Tốc độ băng tải kính	45m / phút
Bàn chải giặt	3 cặp bàn chải mềm có lông 0,1mm
Cung cấp nước	Tiêu thụ nước: 0,5t / h độ dẫn: 40μs / cm
Cung cấp không khí	Lưu lượng: 1500L / phút
Áp suất không khí	≥0,8MPa
Tổng công suất	3P 380V 50HZ 40KW
Kích thước	47200 * 3500 * 4500mm
Cân nặng	8500kg







Thông số điện



TÊN	GỐC	NHÃN HIỆU
PLC	nước Đức	SIEMENS
Thiết bị điện hạ thế	nước Đức	SIEMENS
Bộ chuyển đổi tần số	nước Đức	SIEMENS
Động cơ servo cho kính bước	Nhật Bản	FUJI
Công tắc quang điện	nước Đức	BỆNH
Công tắc Micro	Đài loan	CÓ KHUYNH HƯỚNG
Nút và đèn báo	Nước pháp	SCHNEIDER
Màn hình cảm ứng	Đài loan	WEINVIEW
Rơ le trung gian	Nhật Bản	OMRON
Động cơ chổi than	Trung Quốc	QINGHUA
Máy bơm nước	Trung Quốc	LINGXIAO
Hướng dẫn	Đài loan	HIWIN
Các thành phần khí nén	Đài loan	AIRTAC
Dòng IG không cần đổ xăng trực tuyến









TÊN	GỐC	NHÃN HIỆU
Động cơ servo	nước Đức	SIEMENS
PLC	nước Đức	SIEMENS
Thiết bị điện hạ thế	nước Đức	SIEMENS
Bộ chuyển đổi tần số	nước Đức	SIEMENS
Chuyển động cơ	Đài loan	LINHAI
Động cơ chổi than	Đài loan	LINHAI
Máy bơm nước	Trung Quốc	LINGXIAO
Hướng dẫn	Đài loan	HIWIN
Các thành phần khí nén	Đài loan	AIRTAC
Máy đo điện	Trung Quốc	MIRAN
Công tắc quang điện	nước Đức	BỆNH
Công tắc Micro	Đài loan	CÓ KHUYNH HƯỚNG
Nút và đèn báo	Nước pháp	SCHNEIDER
màn hình cảm ứng	Đài loan	WEINVIEW
Rơ le trung gian	Nhật Bản	OMRON
Dòng IG với nạp khí trực tuyến





Robot niêm phong kính cách điện dọc LJTJ2540





 Ứng dụng

l Sử dụng 8 động cơ servo

l Áp dụng hệ thống điều khiển servo Nhật Bản với hiệu suất ổn định

l Tự động đo kích thước kính, độ sâu keo và tốc độ keo với điều chỉnh tuyến tính

l Áp dụng dây đai thời gian để giữ cho chuyển tải trơn tru với vị trí chính xác

l Phụ tùng được sản xuất với tiêu chuẩn hóa cao và độ chính xác cao, đảm bảo máy có thể sử dụng lâu dài

l Các góc kính đầy đặn, không có bọt khí, bề mặt nhẵn, không cấn

l Máy hoàn toàn tự động và hiệu quả cao

l Thiết kế cạp mới, đặc biệt để làm cho tàu IG với các cạnh và góc rất đều, không có bong bóng.

l Tự động sửa chữa các góc kính với bề mặt đẹp

l Truyền tải mượt mà không bị trầy xước và ô nhiễm

Các bộ phận chức năng đơn được trang bị các chức năng thủ công, dễ dàng điều chỉnh



Ø Keo dán lại Thiết bị



Khi áp suất tăng, nhiều Keo B sẽ tự động chảy ngược trở lại, tiết kiệm nguyên liệu.



• Dyad Body Thiết bị



Thiết bị cơ thể dyad có hai chức năng.Cái bên trái dùng để lọc tạp chất và hơi ẩm khi nạp khí vào, cái bên phải đóng vai trò bôi trơn.



Kỹ thuật dữ liệu



Kích thước kính tối đa	2500mm * 4000mm
Kích thước kính tối thiểu	280mm * 400mm
Độ dày kính	12-56mm
Tốc độ làm việc	5-40m / phút
Áp suất không khí	0,6-0,8MPa
Bóp áp lực	<350kg / m³
Góc máy bay	6 ° - 9 °
Trọng lượng kính tối đa	400kg
Vôn	380V 50Hz 3P

 Danh sách thành phần chính



Tên	Nhãn hiệu
Chuyển	SIEMENS
Động cơ servo	Nhật Bản YASKAWA
Mô hình I / O	HỆ THỐNG MSYSTEM của Nhật Bản
Thành phần điện áp thấp hơn	Siemens
CPU	Nhật Bản YASKAWA
Bộ chuyển đổi tần số	OMRON Nhật Bản
Chuyển đổi nguồn điện	Đài Loan MW
Thành phần khí nén	SMC Nhật Bản
PLC	Siemens
Hướng dẫn	Siemens
