Thông tin chi tiết sản phẩm:
|
Tên: | rô bốt niêm phong | Vôn: | 380 V 50HZ 3P |
---|---|---|---|
Quyền lực: | 15KW | Kích thước kính tối đa: | 2500 * 4000mm |
Kích thước kính tối thiểu: | 400 * 300 mm | Độ dày kính: | 12-56 mm |
Tốc độ làm việc: | 5-40m / phút | Thứ nguyên: | 8700 * 2500 * 3500 mm |
Cân nặng: | 5000 kg | ||
Điểm nổi bật: | Máy dán kính mặt tiền IGU,Robot niêm phong tự động mặt tiền IGU,Robot dán kính tự động 40m / phút |

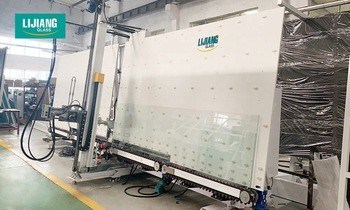

Máy dán kính mặt tiền IGU robot niêm phong tự động
Những đặc điểm chính:

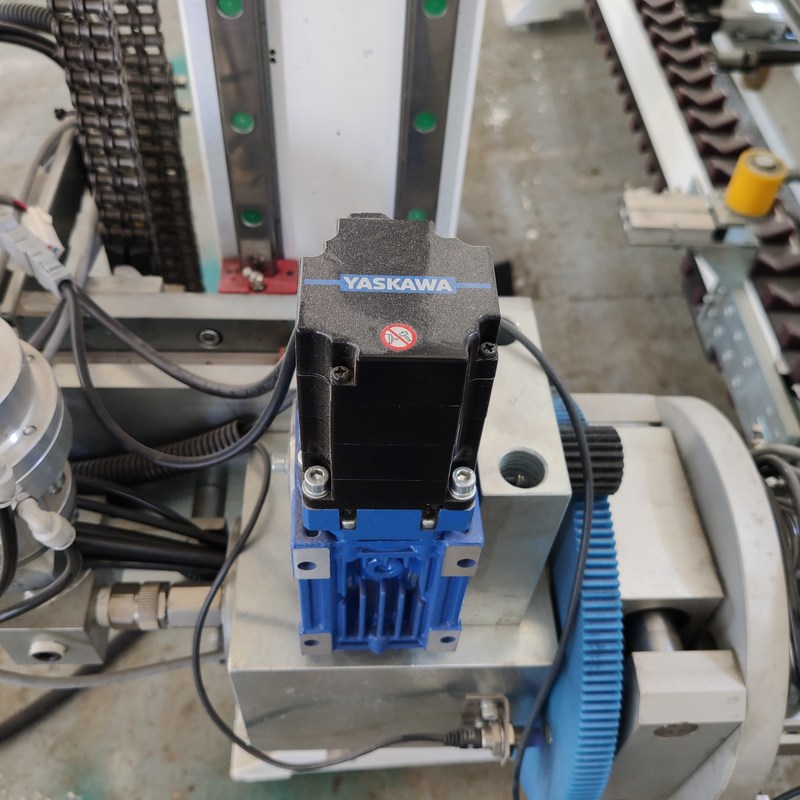

• Điều khiển hệ thống servo Yaskawa Nhật Bản, 8 trục, 7 bộ hệ thống điều khiển servo, máy hàn hoàn toàn tự động và hiệu quả cao
• 4 phần, có thể lưu trữ kính
• Áp dụng dây đai thời gian, chuyển giao trơn tru và vị trí chính xác
• Tự động sửa chữa các góc kính bằng cạp và con lăn
• Tự động đo kích thước kính, độ sâu keo (30mm)
• Mọi chức năng tự động đều hoạt động bằng tay

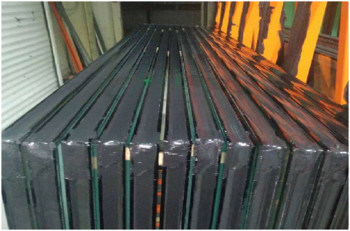

• Có thể tráng kính đôi
• Kính định hình với các cạnh tùy chọn, kính bậc, kính ba (Không bắt buộc)
• Một bộ bơm tăng áp điều khiển hai nhóm chất làm kín (Không bắt buộc)
• Có thể sử dụng silicone, polysulfide và chất bịt kín cấu trúc silicone
• Đầu keo ở phía trước máy, dễ dàng cho việc phủ kính bước
• Có thể kết nối với dây chuyền xử lý kính cách nhiệt
• Với chức năng quét mã (Không bắt buộc)
Thông số kỹ thuật
Tối đakích thước kính | 2500 * 4000mm |
Tối thiểu.kích thước kính | 400 * 300mm |
Độ dày kính | 12-56 mm |
Tốc độ làm việc | 5-40m / phút |
Áp suất không khí | ≥0,6MPa |
Bóp áp lực | 32MPa |
Điện áp | 380V 15kw |
Kích thước tổng thể | 11000 * 2000 * 3500mm |
Thông số điện
TÊN | GỐC | NHÃN HIỆU |
Động cơ servo | Nhật Bản | YASKAWA |
Trình điều khiển Servo | Nhật Bản | YASKAWA |
CPU | Nhật Bản | YASKAWA |
Thành phần điện áp thấp | nước Đức | SIEMENS |
Hướng dẫn | Đài loan | HIWIN |
Chuyển đổi nguồn điện | Đài loan | MW |
Chuyển đổi cảm biến | Korea | AUTONICS |
Thành phần khí nén | Nhật Bản | SMC |
Màn hình cảm ứng | Trung Quốc | GAOSHAN |
Động cơ servo | Nhật Bản | YASKAWA |
Trình điều khiển Servo | Nhật Bản | YASKAWA |
Dây chuyền xử lý kính cách nhiệt dọc tự động
LJBZ3370
MÀN BIỂU DIỄN
• Hệ thống điều khiển PLC Siemens của Đức, giao diện màn hình cảm ứng
• Tự động nhận dạng kính tráng và kính Low-E
• 3 cặp bàn chải mềm có thể rửa kính Low-E trực tuyến và ngoại tuyến
• Máy giặt thông qua Vật liệu SS và thiết bị chống thấm nước
• Hệ thống sưởi ấm không khí
• Cài đặt khởi động và dừng tự động Quạt không khí
• Hệ thống giảm tiếng ồn
• Hiển thị trực tuyến tốc độ giặt
• Làm việc gián đoạn thông minh, tiết kiệm năng lượng
• Bàn ép có thể điều chỉnh để giữ cho bề mặt ép tấm thẳng
• Khai báo khí tự động có thể đặt giá trị khí và hiển thị quá trình nạp trực tuyến với nồng độ khí cao
• Chế độ kết nối của phích cắm hàng không
• Áp dụng để sản xuất ba lG / IG định hình / kính bước
Giới thiệu chi tiết về LJBZ3370
• 01 phần chuyển khoản
Cơ chế phát hiện lớp phủ, tự động phát hiện phim Low-e ngoại tuyến
• 02 máy giặt
Tính năng chính:
• Sử dụng 6 miếng cọ mềm có lông mềm 0,1mm, có thể rửa kính low-e
• Dao khí mới sử dụng mỏ vịt nhôm định hình (Duckbill Air Knife), kích thước lỗ thoát khí được điều chỉnh bằng mỏ vịt định hình nhôm.Điều này có thể làm giảm số lượng vít điều chỉnh, đảm bảo rằng mỗi vít không bị lỏng và tránh sự cộng hưởng của dao không khí.
• Dao không khí có thể tự động điều chỉnh chiều rộng của dao không khí theo độ dày
• Hộp vận hành với màn hình hiển thị tốc độ giặt, có thể hiển thị chính xác tốc độ giặt (8-10m)
• Kiểm soát nhiệt độ tự động của két nước, hệ thống bổ sung nước
• Hệ thống giảm thanh Châu Âu
• Vật liệu thép không gỉ
• 03 phần xả
• Kính bảo quản
• 04 phần kiểm tra và cài đặt
Kết cấu mới của phần này được thay đổi thành cơ cấu nâng dầm nội tuyến (xà kép).Dễ dàng kiểm tra và lau kính
• 05 phần chuyển
• Tự động đo độ dày kính.Nó có thể được sử dụng theo nhu cầu thực tế khi làm việc.
• 06 phần ép và điền
Tính năng chính:
• Kính cách nhiệt siêu dài (3300mm * 7000mm) có thể được nén
• Thông qua băng tải để chuyển kính, sử dụng động cơ servo để ép kính
• Tấm ép có thể được mở ra để bảo trì dễ dàng
• Bảng ép với cấu trúc có thể điều chỉnh để đảm bảo tuổi thọ lâu dài
• Tự động nạp khí argon với hiệu quả bịt kín đáng kể, hàm lượng argon cao hơn
• Đặt các vùng để lấp đầy các kích thước khác nhau của kính bằng phương pháp niêm phong tiếp theo giúp giảm tổn thất argon
• Có thể cài đặt giá trị gas và hiển thị quá trình nạp gas trên màn hình cảm ứng
• Cảm biến phản ứng nhanh để kiểm soát vĩnh viễn quá trình nạp khí
• Nồng độ khí có thể đạt hơn 90%
• Không cần khoan lỗ trên khung đệm
• Khí tiêu chuẩn là khí Argon
• 07 phần xả
• Kính bảo quản
• Có thể được kết nối với máy niêm phong
Thông số kỹ thuật
Tối đakích thước kính | 3300mm * 7000mm |
Kích thước kính tối đa để nạp khí | 3300mm * 7000mm |
Tối thiểu.kích thước kính | 280mm * 450mm |
Độ dày kính | 3-30mm |
Độ dày kính cách nhiệt | 80mm |
Tốc độ rửa kính | 2-10m / phút |
Tốc độ băng tải kính | 45m / phút |
Bàn chải giặt | 3 cặp bàn chải mềm có lông 0,1mm |
Cung cấp nước | Tiêu thụ nước: 0,5t / h độ dẫn: 40μs / cm |
Cung cấp không khí | Lưu lượng: 1500L / phút |
Áp suất không khí | ≥0,8MPa |
Tổng công suất | 3P 380V 50HZ 40KW |
Kích thước | 47200 * 3500 * 4500mm |
Cân nặng | 8500kg |
Thông số điện
TÊN | GỐC | NHÃN HIỆU |
PLC | nước Đức | SIEMENS |
Thiết bị điện hạ thế | nước Đức | SIEMENS |
Bộ chuyển đổi tần số | nước Đức | SIEMENS |
Động cơ servo cho kính bước | Nhật Bản | FUJI |
Công tắc quang điện | nước Đức | BỆNH |
Công tắc Micro | Đài loan | CÓ KHUYNH HƯỚNG |
Nút và đèn báo | Nước pháp | SCHNEIDER |
Màn hình cảm ứng | Đài loan | WEINVIEW |
Rơ le trung gian | Nhật Bản | OMRON |
Động cơ chổi than | Trung Quốc | QINGHUA |
Máy bơm nước | Trung Quốc | LINGXIAO |
Hướng dẫn | Đài loan | HIWIN |
Các thành phần khí nén | Đài loan | AIRTAC |
Dòng IG không cần đổ xăng trực tuyến |
TÊN | GỐC | NHÃN HIỆU |
Động cơ servo | nước Đức | SIEMENS |
PLC | nước Đức | SIEMENS |
Thiết bị điện hạ thế | nước Đức | SIEMENS |
Bộ chuyển đổi tần số | nước Đức | SIEMENS |
Chuyển động cơ | Đài loan | LINHAI |
Động cơ chổi than | Đài loan | LINHAI |
Máy bơm nước | Trung Quốc | LINGXIAO |
Hướng dẫn | Đài loan | HIWIN |
Các thành phần khí nén | Đài loan | AIRTAC |
Máy đo điện | Trung Quốc | MIRAN |
Công tắc quang điện | nước Đức | BỆNH |
Công tắc Micro | Đài loan | CÓ KHUYNH HƯỚNG |
Nút và đèn báo | Nước pháp | SCHNEIDER |
màn hình cảm ứng | Đài loan | WEINVIEW |
Rơ le trung gian | Nhật Bản | OMRON |
Dòng IG với nạp khí trực tuyến |
