Thông tin chi tiết sản phẩm:
|
Tên: | Máy cắt kính | Kích thước (L * W * H): | 5000mm * 2000mm ** 850mm |
---|---|---|---|
Quyền lực: | 3KW | Cân nặng: | 250kg |
Tổng công suất: | 380V 50Hz | Sự bảo đảm: | 1 năm |
Tốc độ truyền tải: | 0-25m / phút | Màu sắc: | Khách hàng tùy chọn |
Điểm nổi bật: | Bộ điều khiển PLC Bàn cắt kính tự động,Bàn cắt kính tự động 210m / phút,Máy cắt kính mặt bàn 210m / phút |

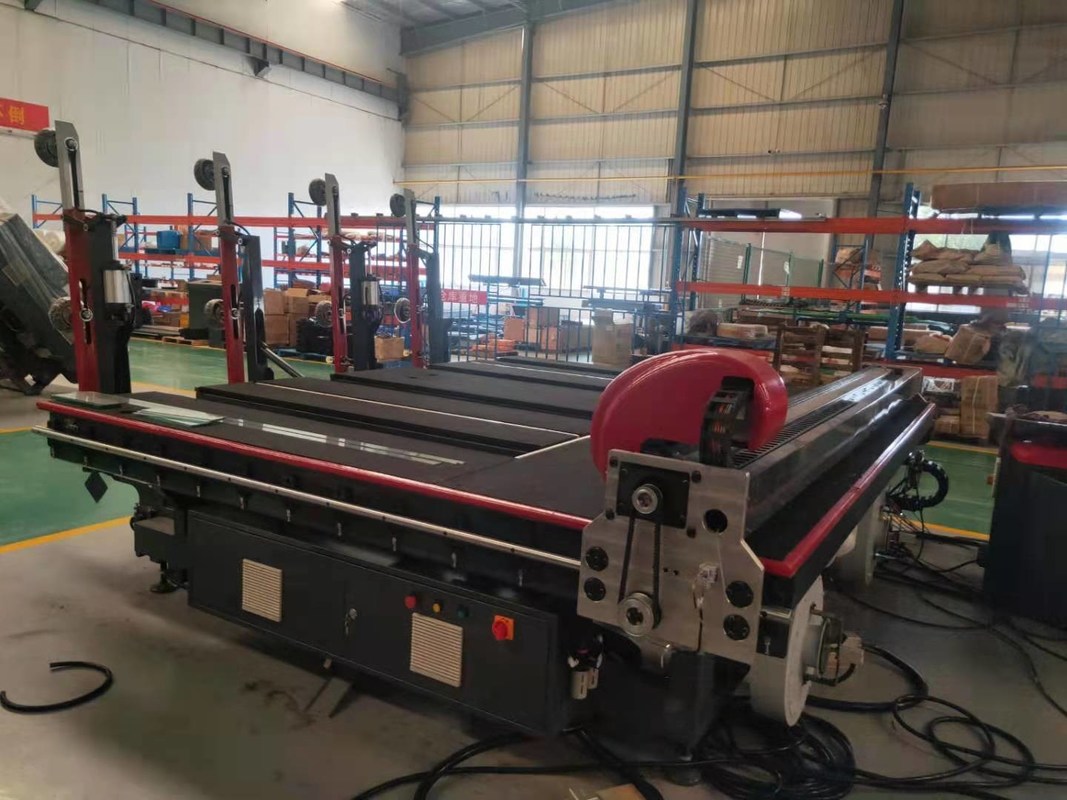

Máy cắt kính CNC / Bàn cắt kính để sản xuất cửa sổ được bán
Giới thiệu sơ lược về dây chuyền cắt kính tự động

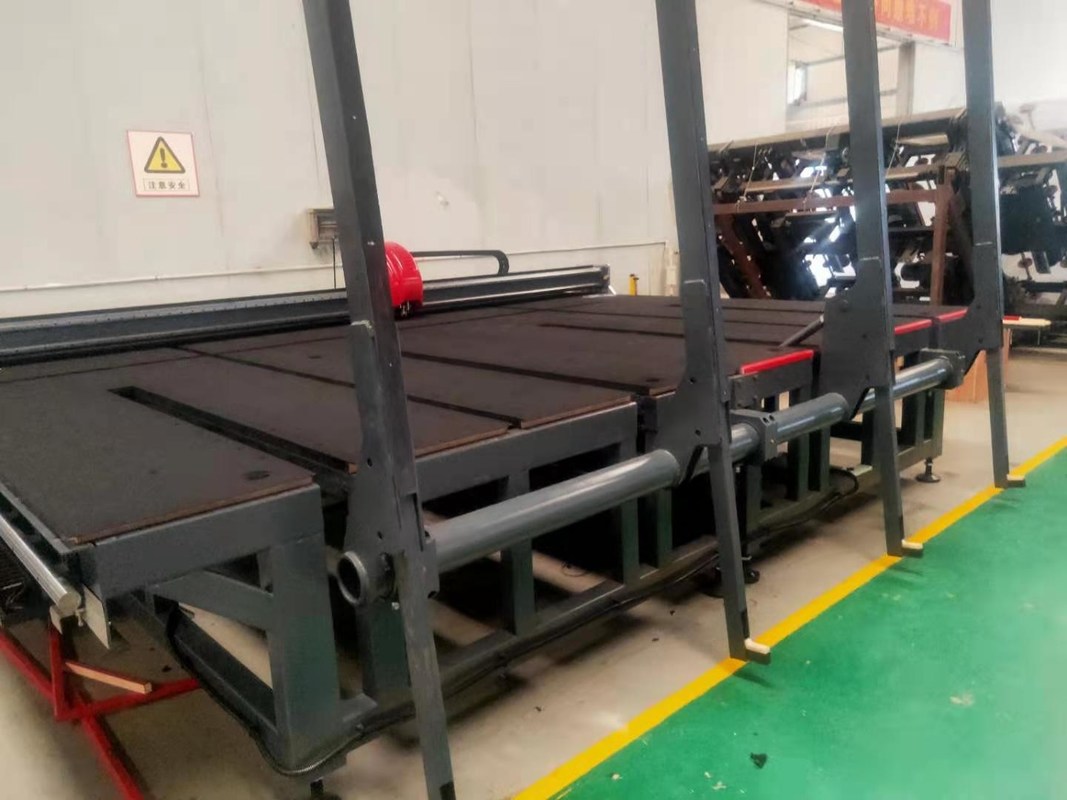

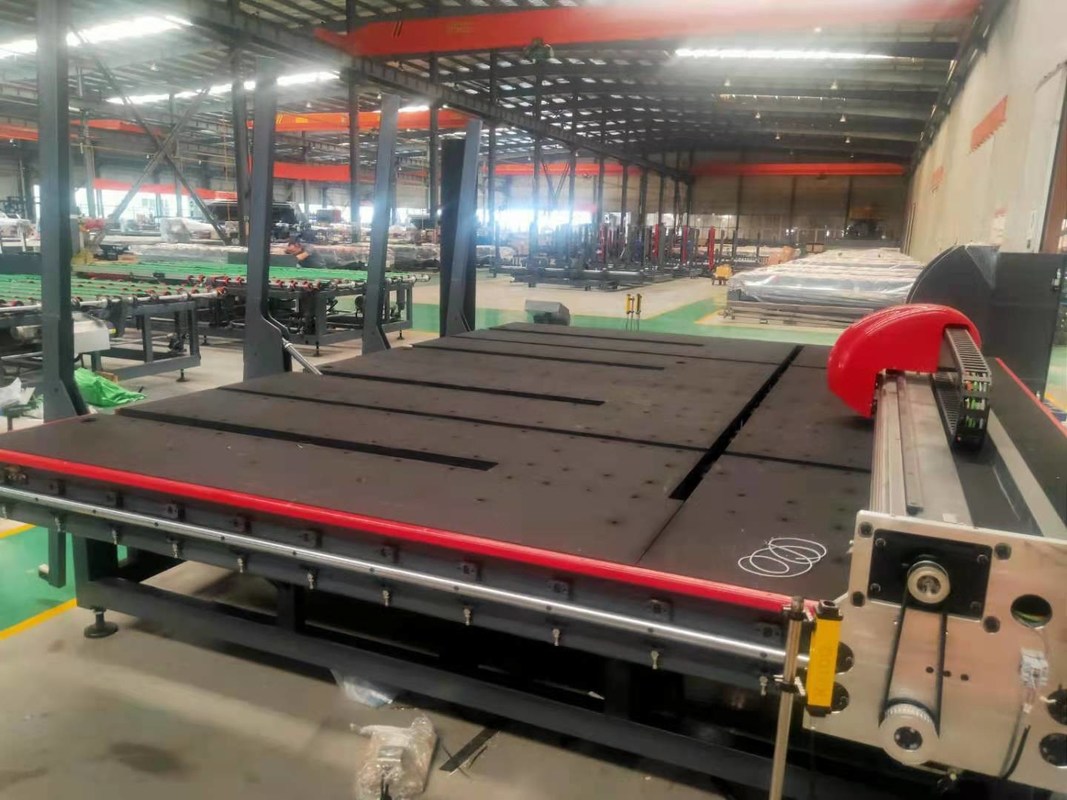

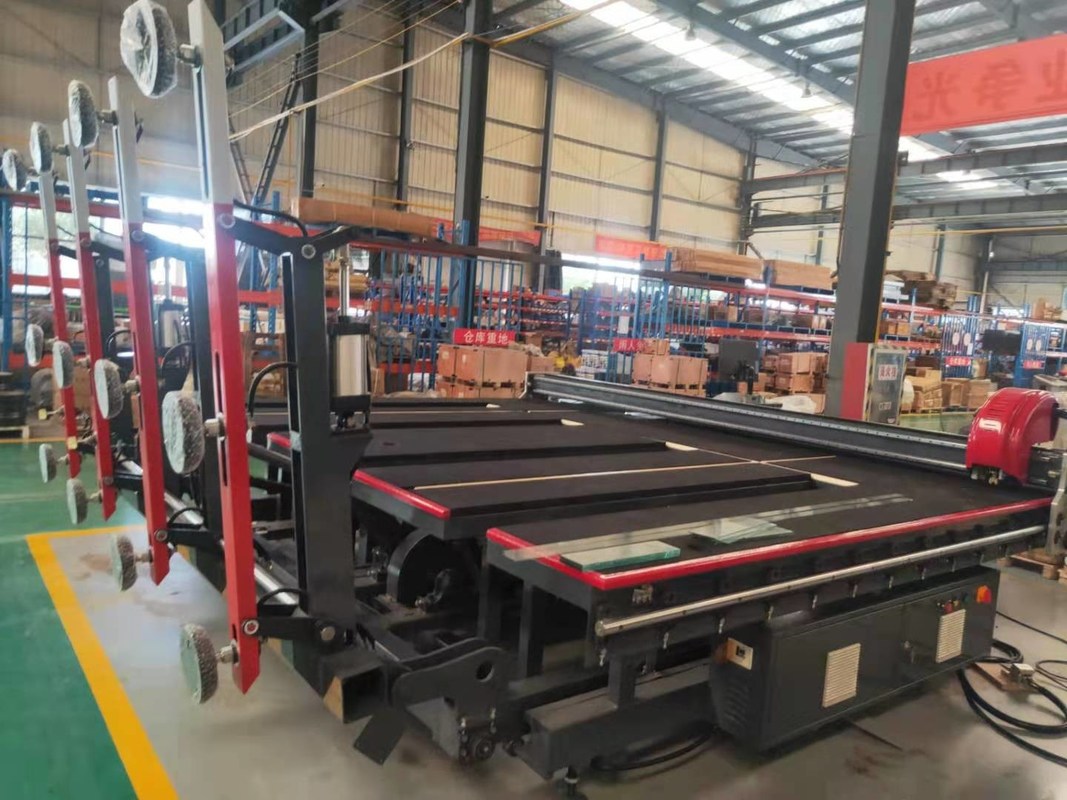

Mặt bằng tổng thể của dự án: Dây chuyền cắt kính tự động CNC gồm có bàn gia công tự động, bàn cắt tự động và bàn bẻ nổi trên không.Dây chuyền cắt kính tự động chủ yếu được sử dụng trong quá trình gia công kính phẳng, có thể tải các tấm một cách nhanh chóng và chính xác, cắt các tấm kính có hình dạng đặc biệt, đường thẳng và các tấm vỡ cơ học nổi trên không. doanh thu, thông qua cốc hút chân không lấy tấm kính từ giá, đưa xuống bàn xếp hàng.Kính được chuyển đến bàn cắt thông qua con lăn trên bàn tải và băng tải trên bàn cắt. Giá đỡ dao trên dầm cắt của máy cắt truyền động cho máy cắt chuyển động với tốc độ cao theo hướng X và hướng Y bằng động cơ servo.Sử dụng trục Z quay động cơ để điều khiển quỹ đạo tiếp tuyến của dụng cụ.Đồng thời, áp suất dao cắt và độ sâu của dao cắt được điều khiển bằng đại lượng tương tự, và bốn trục được vận hành đồng thời để cắt.Khi quá trình cắt kết thúc, tấm kính được đưa đến bàn phá vỡ nổi trong không khí để phá vỡ đệm khí được tạo thành bởi băng tải và bàn phá.
Cấu hình cơ học:
Xích xích lật: được gia cố chống mài mòn có độ chính xác cao ;
Con lăn vận chuyển: Vật liệu PU ;
Cốc hút chân không: Vật liệu cao su nitril (Cấu trúc hấp phụ kép) ;
Bộ giảm lật: Bangfeili / zhongyan
X & Y aixs giảm tốc: Bangfeili / zhongyan
Bộ giảm tốc truyền đạt: Bangfeili / zhongyan
Bộ giảm tốc nâng hút: Sankai / zhongyan
Bơm chân không: Jiuxin
Cấu hình thiết bị điện:
1. Bộ điều khiển PLC: Delta;
2. Bộ chuyển đổi tần số: Delta;
3. Màn hình cảm ứng: Delta;
4. Công tắc tơ: Schneider;
5. Bộ ngắt mạch: Chint ,;
6. Nguồn điện chuyển mạch: Delta;
7. Máy biến áp điều khiển: Chint ,;
8. Van điện từ chính: Airtac;
9. Bộ chuyển đổi quang điện: Guangchuan / puruide / aotongmike ;
10. Công tắc tiệm cận: Guangchuan / puruide / aotongmike.
