Máy cắt kính CNC 10Kw công nghiệp Điều khiển từ xa để gia công kính nhiều lớp

Bàn cắt kính tự động hoặc CNC công nghiệp / Máy cắt kính để bán

Chức năng

Nó có thể được áp dụng cho các lĩnh vực sau: Kính kiến ​​trúc, kính xe hơi, kính nội thất, kính thủ công, kính trang trí, kính tủ, kính rỗng

, gương ghép.

1. tải kính tự động.

2. Cắt kính tự động: cắt kính nhiều hình dạng, cắt gương ghép, cắt kính không đều, dán nhãn tự động.

3.Air Float kính vỡ.

4. đi bộ miễn phí.

5. kiểm soát từ xa.

6. Tự động dán nhãn cho kính (nếu bạn cần thêm chức năng này).

7. Phần mềm chính tả (nếu bạn cần thêm chức năng này).

8. Chức năng truyền tải tự động sau khi cắt kính (nếu bạn cần thêm chức năng này).

9.Nếu bạn muốn tăng sản lượng, bạn có thể thêm một bàn cắt kính

Giới thiệu chức năng máy

Sự miêu tả

1.Nhập bánh xe động cơ / bánh răng / máy cắt để đảm bảo hiệu suất ổn định của máy, độ chính xác cao và tuổi thọ lâu dài.và dao được trang bị một thiết bị bảo vệ để tránh va chạm.

2.Thiết bị tuyển nổi: bàn cắt với hơn 100 khí khổng.Với bơm không khí bên trong và thiết bị lọc khí nạp để đảm bảo cắt ổn định và hiệu quả, giảm tỷ lệ hỏng hóc

3. bàn chống nước sử dụng công nghệ được cấp bằng sáng chế: sẽ không có bong bóng, biến dạng và các vấn đề khác

4. Mút thủy tinh: Nó sử dụng silica gel có độ bền cao, nhiệt độ -30 độ - 200 độ, nó bền, chống rách, không dễ lão hóa.

5. phần mềm thông minh: quét tự động, sắp chữ tự động, tối ưu hóa tự động, nó có thể tăng phần mềm nhân bản ghép nối

6. chức năng nạp dầu tự động và chức năng điều chỉnh áp suất không đổi tự động

7. Thêm thiết bị báo động và phát hiện máy tự động để bạn có thể dễ dàng biết được vị trí máy bị lỗi.Điều này thuận tiện hơn cho khách hàng nước ngoài liên hệ với nhà sản xuất để giải quyết vấn đề

8.Tăng cường độ ổn định hoạt động của thiết bị để tránh rung lắc do vận hành máy và cải thiện độ chính xác khi cắt của máy.

9. Tốc độ được cải thiện đáng kể.Nó có thể đạt 210 mét mỗi phút.

Tham số

Kích thước: 3.1X4.5X1.7M

Trọng lượng: 2800KG

Kích thước xử lý tối đa: 3.66X2.44M

Thời gian tải kính: 20 S

Cánh tay tải kính: 3

Mút thủy tinh: 12

Độ sâu tải kính: 0-700mm

Độ dày gia công kính: 3-19mm

Tốc độ cắt kính: 0-210m / phút

Công suất lắp đặt: 10kw

Công suất chạy: 2KW

Điện áp: 380V 50HZ / 220V 50HZ

Phụ kiện

Bàn bẻ nổi bằng khí để cắt kính

Nó chủ yếu bao gồm bốn phần: cơ cấu khung, cơ cấu tách, hệ thống điều khiển khí nén và hệ thống điều khiển điện.* Kích thước tấm: Kích thước tối thiểu: 1500 * 1200mm (Nạp ​​một mặt) * Kích thước nạp tối đa: 2600 x 2000 mm * Độ dày tấm kính: 3 ~ 19mm * Độ sâu hấp thụ làm việc: 700 mm * Tốc độ đi bộ trục X: 5-25m / tối thiểu (có thể điều chỉnh) * Tốc độ đi bộ theo trục Y: 8-12 m / phút (có thể điều chỉnh) * Tốc độ vận chuyển: 5-25m / phút (có thể điều chỉnh) * Số cánh tay lật: 8 cánh tay (tải hai bên) * Số cánh tay đòn đơn bộ hút: ba * Loại tải: Tải hai bên * Chu kỳ làm việc: 45S (15S cho mỗi vị trí bổ sung) * Nguồn điện lắp đặt: AC380V / 50HZ (trường hợp đặc biệt có thể điều chỉnh theo yêu cầu của khách hàng) * Tổng công suất lắp đặt: 5-10 kw * Khí nén: 0,6-0,8 Mpa;* Độ chân không: -50-99 Kpa (có thể điều chỉnh theo độ dày kính) * Chiều cao bàn làm việc: 900 + 20mm * Kích thước máy: 4650 x 2980 x 900mm

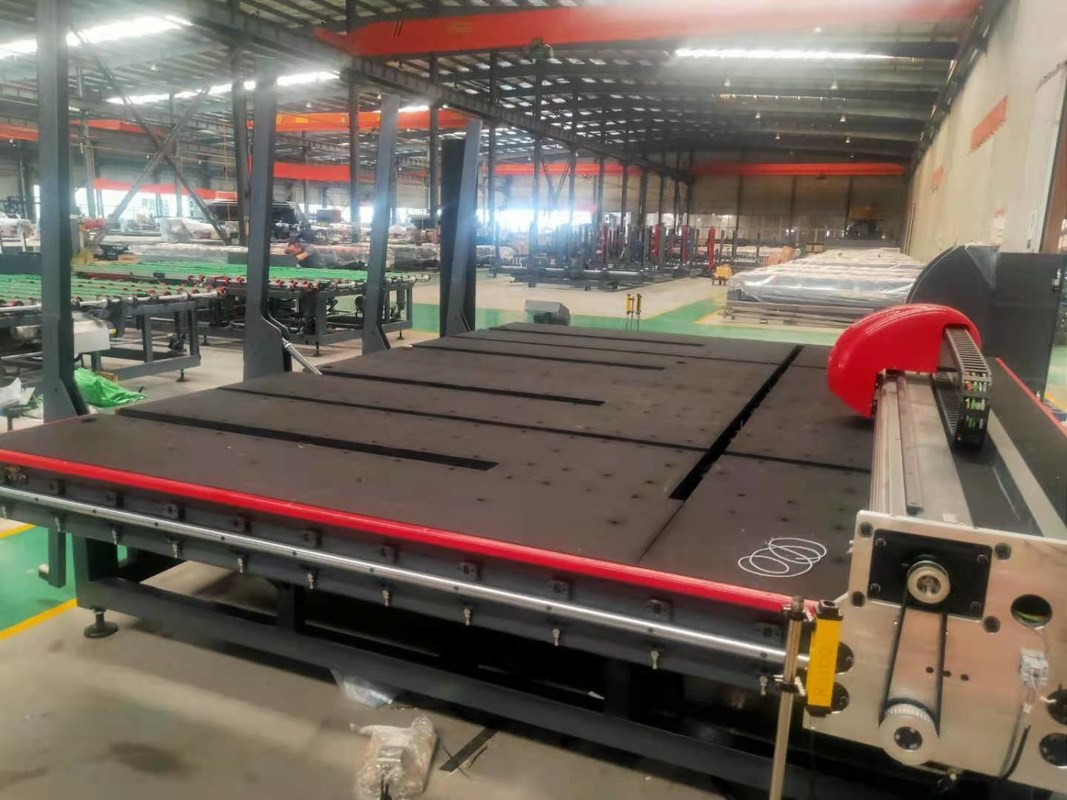

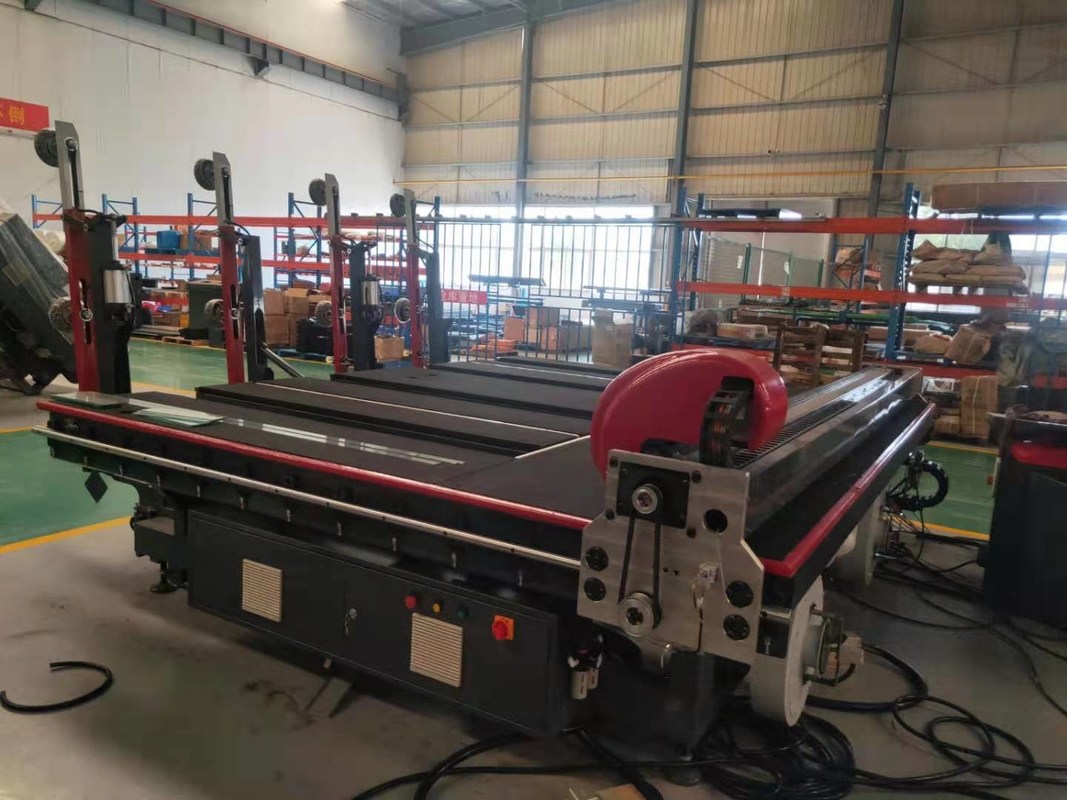

Máy cắt kính CNC hoàn toàn tự động

Nguyên lý hoạt động của nó là truyền tải kính đã cắt bằng cách chuyển dây đai đến bàn làm việc, tự động nhập vị trí của kính thông qua hệ thống quét quang điện và sau đó đầu cắt có bánh xe kim cương trên giá đỡ máy cắt di chuyển theo hướng X và Y tương ứng bằng điều khiển chương trình, cắt tờ giấy.Bộ điều khiển chuyển động CNC được sử dụng trong phần điều khiển của máy và động cơ servo AC tiên tiến được sử dụng trong phần truyền động.* Kích thước tối đa: 2600 * 2000mm * Độ dày: 3 ～ 19mm * Độ chính xác khi cắt: ± 15 * Độ chính xác khi cắt của kính có hình dạng đặc biệt: ± 20 * Tốc độ cắt: 0-200m / phút * Tốc độ truyền: 0-25m / phút * Máy kích thước: 9600X2800X900 ± 20mm * Chiều cao bàn làm việc: 900mm ± 20mm * Trọng lượng: 2600kg * Tổng công suất của thiết bị: 5-8kw

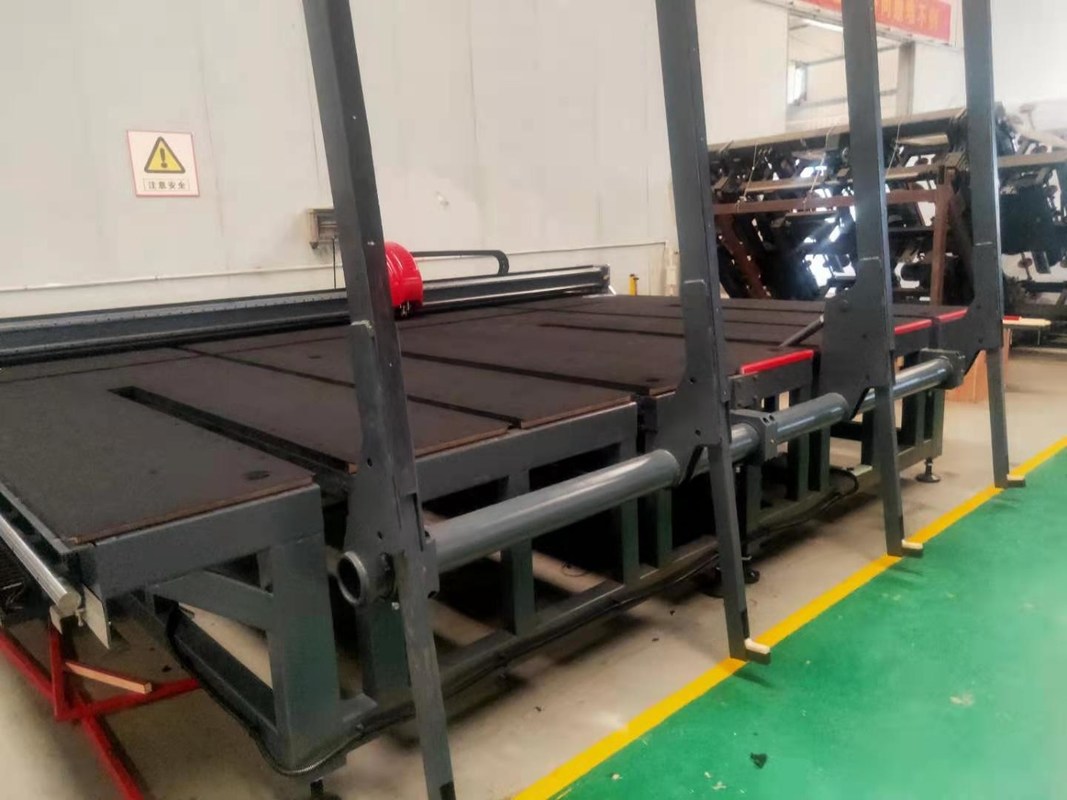

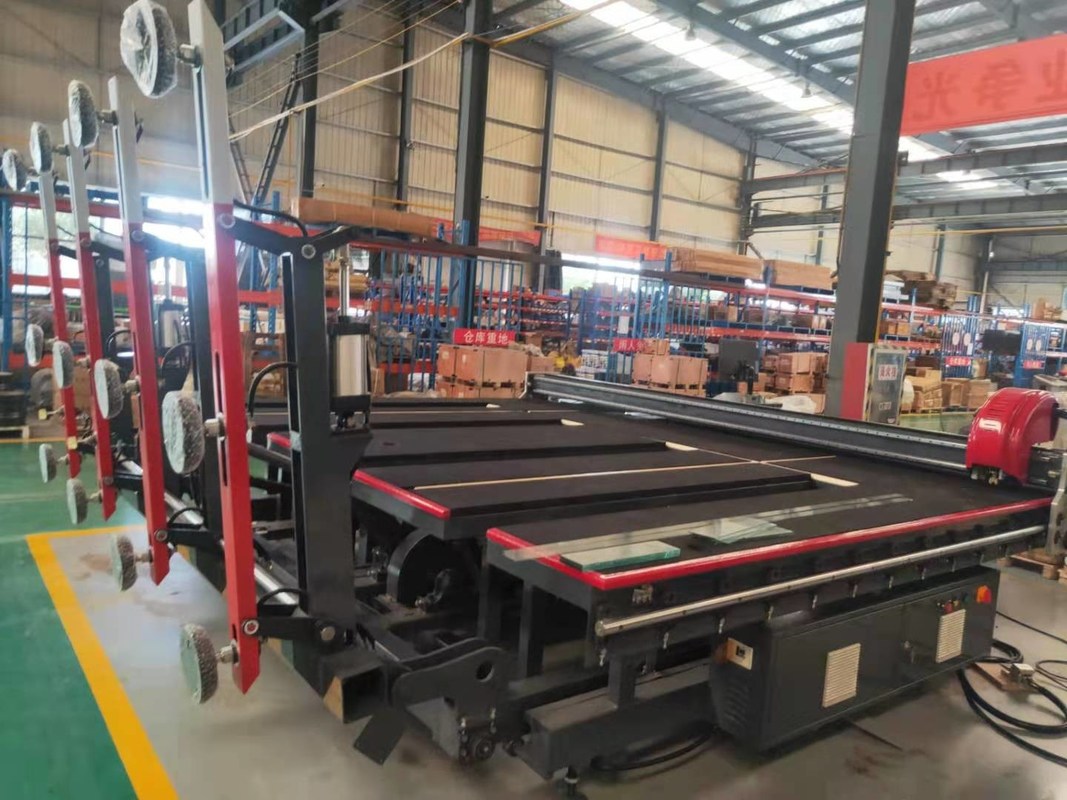

Bàn tải kính hoàn toàn tự động

Nó chủ yếu được sử dụng để tải kính tự động.Sau khi đưa kính vào vị trí đã định và phát tín hiệu báo tải, tay to quay lên khoảng 95 độ thông qua cơ cấu lật ngược, cả cỗ máy bắt đầu chuyển động về phía trước.Khi thiết bị cảm ứng trên tay nhỏ chạm vào kính, toàn bộ máy dừng bước và kính được hút bởi hệ thống hút chân không trên kính, động cơ nâng tay nhỏ nâng kính lên và lùi lại khoảng 80 mm.Động cơ đi bộ lùi lại và cánh tay lớn rơi xuống.Khi cánh tay lớn vào vị trí, ống hút dưới kính bắt đầu thổi.Khi cánh tay nhỏ rơi xuống, tấm kính rơi xuống bánh xe băng tải.Cuối cùng, kính được băng tải chuyển đến bàn cắt.* Thanh bẻ: Loại 1 + 1 * Kích thước bàn: 9600x2800x900mm * Độ dày kính: 3-19mm * Công suất: 4kw * Chiều cao bàn: 900 + 20mm
