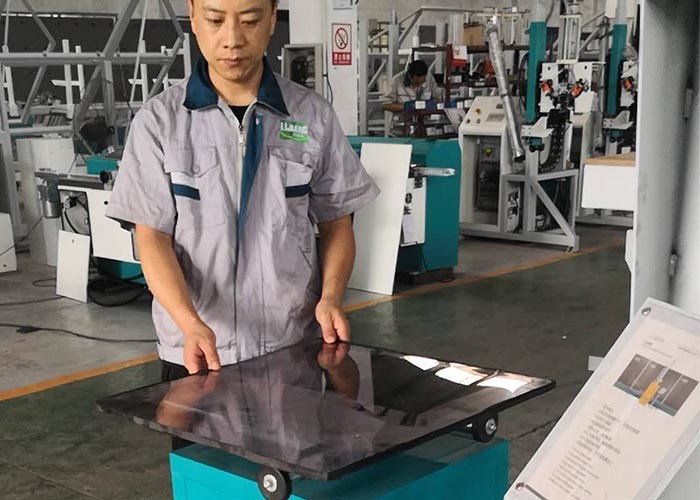

Bàn xoay 2 mét hoặc bàn quay với kích thước lớn cho đơn vị IG
Bàn xoay này được sử dụng để sản xuất các đơn vị kính hai lớp với máy trải keo silicon thủ công bằng súng dán.Bàn xoay chân đế không có con lăn.Các kích thước khác của bàn xoay có con lăn để đỡ và xoay kích thước lớn.Bàn xoay có kích thước khác nhau.Bàn xoay cơ sở phù hợp với khoảng 1000mm * 1000mm, 1500mm * 1500mm, 2000mm * 2000mm và 2500mm * 2500mm.
Máy bàn xoay
Tính năng chính
• Vận hành dễ dàng, đơn giản và linh hoạt
• Nó được sử dụng để cố định và xoay kính khi phủ thủ công bên ngoài kính IG
• Miếng đệm ở giữa phù hợp với những mảnh kính nhỏ, tuy nhiên, khung đỡ phụ dành cho những mảnh kính lớn
1, Cách sử dụng
LJZT03 Bàn trải keo xoay là lời mở đầu cuối cùng của kính cách nhiệt sáng tạo hoặc kính dán tường.Nó là một bàn xoay để vẽ kẹo cao su nhóm đôi.Nó có thể tiến hành 90 ° Thời gian tích phân được xoay, cũng có thể tiến hành xoay mặt hoặc ngược lại.Máy hút sữa Revolve và máy hút chân không có thiết bị điều khiển tự động, nó có thể kết hợp máy hút tự do lựa chọn kích thước kính và kiểm soát duỗi tay.Tay căng của sự sáng tạo Đặc biệt có thể đảm bảo bề mặt phẳng trên cùng trên một bề mặt phẳng.Bàn trải chất bịt kín xoay này được xoay đều đặn;Phá vỡ mức thấp, nâng cao sự ổn định.Nó là một thiết bị lý tưởng để tạo ra kính cách nhiệt.
2, Các thông số kỹ thuật chính
Môi trường làm việc Tham số Đơn vị Nhận xét
Nhiệt độ môi trường làm việc 15-40 ℃
Nhiệt độ mang / ký gửi -20-55 ℃
Độ ẩm mang / ký gửi 30-90%
Đặc điểm cơ bản
Điện áp đầu vào AC400V ± 10%, 60HZ
Công suất đầu vào 120 W
Tốc độ quay 6,5 r / phút
Tiêu thụ không khí 0,5-0,8 Mpa
Kích thước kính tối đa 2000 * 1500 mm
Kích thước kính tối thiểu 200 * 200 mm
Kích thước 600 * 450 * 950 mm
3, xây dựng chính
Máy này bao gồm Điều chỉnh đáy phẳng, Nâng lên, Xoay để chống đỡ thiết bị, Rải để di chuyển thiết bị, hệ thống điều khiển linh hồn, hệ thống điều khiển thiết bị điện và tấm ván.
3.1 Revolve hỗ trợ thiết bị
Thiết bị chống đỡ Revolve bao gồm bộ phận chống đỡ, bộ phận chống cực, bộ chống đỡ, bộ hút lớn, bộ hút nhỏ.
3.2 Rải để di chuyển thiết bị
Thiết bị này bao gồm Spread để di chuyển kỹ thuật điện giảm tốc, máy giảm tốc và vòng dây chuyền.
3.3 Hệ thống điều khiển Spirit mang theo
Hệ thống này bao gồm bộ xử lý nguồn Spirit, van điện từ, van hướng đơn và máy xuất hiện chân không, vượt qua hệ thống kiểm soát các trận đấu của máy hút kích thước.
3.4 Hệ thống điều khiển thiết bị điện
Hệ thống này bao gồm dàn trải để cảm nhận máy móc, sau các thiết bị điện, thiết bị điện một bộ phận phá vỡ máy và có thể hoạt động cấu thành, làm việc tin cậy, vận hành đơn giản, mức độ tự động hóa cao.
4, Cài đặt và điều chỉnh
Thân máy này phải được nối đất khô, không có bột và không bị ăn mòn, nhiệt độ 10-40 ℃.Điều chỉnh để điều chỉnh đáy phẳng, làm cho máy luôn giữ được độ phẳng, kiểm tra toàn bộ xem các mối liên kết chặt chẽ có nới lỏng hay không, có chuyển động kết hợp chặt chẽ không.
Sử dụng đồng được ủ nhiều con sợi có hai màu vàng xanh, với mặt phẳng tiết diện là 4mm2, điện trở giữa thân máy và các điểm nối đất chính sau khi nối đất phải nhỏ hơn 4Ω.
5, Sử dụng và vận hành
5.1 Kích thước kính ≤500 * 400mm
Cố định bộ phận hút lớn để nâng bát đĩa trong lần lật đầu tiên cuối cùng, đeo vào để thay đổi để xử lý tiếp xúc nhanh chóng, đặt núm điều chỉnh nguồn điện ở vị trí "mở", ra lệnh cho chân di chuyển bước điều khiển bộ hút chân không công tắc, núm điều khiển áp kế điều chỉnh, làm cho độ chân không đạt được giá trị áp suất vừa vặn (theo hút thủy tinh tù sau đó, không điều chỉnh quá lớn), theo thói quen vận hành, thay đổi hướng kỹ thuật điện để núm xoay để đặt vào vị trí giữa "tích cực" hoặc "chống", trước tiên ra lệnh cho chân di chuyển bộ điều khiển hút chân không bước công tắc (nếu không kỹ thuật điện không quay), sau đó ra lệnh di chuyển để quay để di chuyển chân bước công tắc, ngay lập tức có thể tiến hành hoạt động.
5.2 Kích thước kính ≥550 * 400mm
Nâng cao giác hút lớn lên đĩa để đi lên để tháo dỡ từ lần lật trước, sẽ thay đổi để xử lý tiếp xúc để thay đổi đường linh giác hút nhỏ bên trong một cách nhanh chóng, sau đó đặt kính lên giác hút nhỏ, điều chỉnh độ dài chống đỡ cực theo kích thước thủy tinh thể, sau đó chuyển sang sử dụng để hỗ trợ cực, làm cho chống đỡ chặt chẽ trong một bu lông để tiếp xúc với tất cả các thủy tinh sau đó sẵn sàng chống đỡ một đầu cuối cùng.Phần còn lại là chung 5.1
6, chú ý
6.1Khi điều chỉnh để nâng cái chặt trong một bu lông và kính tiếp xúc ngay cả với hoàng hậu, phải chống lên một đỉnh, chống lên nếu không cực quay để di chuyển, chống lên, vòng tròn thoát ra khỏi kính, sẽ tạo ra kính di chuyển hiện tượng.
6.2Bộ hút lớn trong quá trình sử dụng, không muốn vào sẽ điều chỉnh khí áp quá cao, nếu không thì chân không cho kính quá lớn, độ dày sử dụng mỏng hơn, dễ mài kính.
7, Bảo trì
7.1 Máy mới sau khi quay một khoảng thời gian sau, nên mở ván ra, kiểm tra xem từng phần sụn chặt có bị nới lỏng hay không, có bị xê dịch hay không, đặt ứng suất bằng nhau trên miếng chặt mới.
7.2 Mỗi lần hoàn thành, muốn lau sạch bụi và các khe hở nướu của máy, kết hợp đậy đĩa lật úp, giữ cho bụi không rơi vào khe hút.
7.3 Thiết lập chống và cột chống nên định kỳ hút mỡ bôi trơn, chống gỉ.
7.4 Kiểm tra định kỳ điện kết nối xem đường dây có bị lỏng hay không, và kết nối phần phụ thuộc của đất.
Đơn vị đo:
| Nguồn cấp | 380V 50Hz |
| Tổng công suất | 0,37kw |
| Kích thước hoạt động | 1500 * 1500mm |
| Kích thước | 600 * 550 * 985mm |
