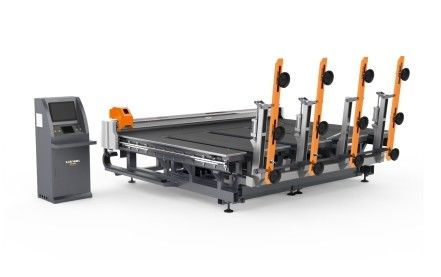

9Máy cắt thủy tinh đa chức năng tự động đầy đủ

Giới thiệu hiệu suất

Máy sử dụng công nghệ và công nghệ chế biến quốc tế mới nhất và đã phát triển một thiết bị cắt thủy tinh đa chức năng hoàn toàn tự động với cấp độ tiên tiến quốc tế.Máy bao gồm một khu vực nhỏ, đơn giản và an toàn để vận hành, nhanh chóng và có độ chính xác cao.Nó có thể đi tự do trong xưởng dưới sự chỉ huy của điều khiển từ xa để nhận ra tải đầy đủ tự động, tự động cắt, tự động định vị, tự động tối ưu hóa và phá vỡ.

2,Phạm vi áp dụng

Nó phù hợp với chế biến sâu của các nhà sản xuất thủy tinh khác nhau như thủy tinh kiến trúc, thủy tinh ô tô, thủy tinh quy trình, thủy tinh tròn, thủy tinh trang trí, thủy tinh tủ, thủy tinh thiết bị gia dụng,kính mặt trời, thủy tinh phòng tắm, ống kính, thủy tinh thủ công, thủy tinh gương vv

3, Thành phần của thiết bị

Nó chủ yếu bao gồm cơ chế khung, cơ chế xoay, cơ chế nâng cốc hút, cơ chế di chuyển, cơ chế điều khiển mạch chân không và không khí, hệ thống điều khiển điện, cơ chế chùm,cơ chế bàn làm việc, cơ chế đầu cắt, cơ chế vận chuyển (không cần bàn phá đĩa mà không có bàn phá đĩa) và hệ thống định vị quét quang điện

4, Mô tả kỹ thuật:

Thiết bị báo động: có một thiết bị phát hiện chân không đáng tin cậy, có thể tự động báo động và hiển thị các điều kiện bất thường.đảm bảo rằng báo động được đưa ra trong trường hợp chân không bất thường và chân không được giải phóng trong trường hợp thủy tinh. Trong trường hợp tắt khẩn cấp, đảm bảo rằng cốc hút chân không được giải phóng trong trường hợp thủy tinh để tránh hư hỏng thủy tinh do tắt bất thường.thủ công và tự độnggiao diện hoạt động: giao diện màn hình cảm ứng LCD, mô-đun hiển thị tiếng Trung và tiếng Anh, hoạt động thuận tiện và nhanh chóng

①Các thông số cơ học và cấu hình của bộ phận tải

Tôi.TChuỗi bánh răng urnover: loại chống mòn tăng cường chính xác cao

Tôi.Vly hút nước: vật liệu cao su butyl (cấu trúc hấp thụ kép)

Tôi.TGiảm doanh thu: Chuangyan (công ty chung Sino Đức)

Tôi.SMáy cắt giảm nâng cốc: Chuangyan (công ty chung Sino-Đức)

②Cấu hình thiết bị điện

Tôi.Bộ điều khiển PLC: Delta (Đài Loan)

Tôi.FChuyển đổi yêu cầu: Delta (Đài Loan)

Tôi.Tmàn hình: Delta (Đài Loan)

Tôi.Máy tiếp xúc AC: Schneider (Pháp)

Tôi.Snguồn cung cấp năng lượng phù thủy: Chint (công dụng trong nước)

Tôi.CBộ biến áp ontrol: Chint (công dụng trong nước)

Tôi.Svan olenoid:Air Tac(Đài Loan)

Tôi.Pphotoelectric switch: Guangchuan (công ty liên doanh Sino Nhật Bản)

Tôi.PChuyển động gần:Guangchuan (công ty liên doanh Sino Nhật Bản)

Lưu ý: công ty sản xuất có quyền thay thế các bộ phận mua của cùng một thương hiệu theo ngày giao hàng và cải tiến kỹ thuật

③Các thông số kỹ thuật

Tôi.UPhạm vi kích thước tấm:MInimum kích thước tấm trên 1800 * 1000 (mm)

Tôi.MKích thước tải tối đa: 3700 * 2600 (mm)

Tôi.UĐộ dày tấm: 3-19 (mm)

Tôi.NUmber của cánh tay xoay: 3 (đơn bên tải)

Tôi.NUmber của ống hút một cánh tay: 4PC

Tôi.Lchu kỳ oading: 15-30s (có thể điều chỉnh)

Tôi.Tôi...nguồn cung cấp năng lượng lắp đặt: 380V / 50Hz (khách hàng nước ngoài có thể tùy chỉnh theo yêu cầu)

Tôi.CKhông khí nén: 0,6-0,8kpa

④Cấu hình tham số của máy cắt

Lưu ý: Công ty sản xuất có quyền thay thế các bộ phận được mua của cùng một thương hiệu theo ngày giao hàng, cải tiến kỹ thuật và các lý do khác

Tôi.Mkích thước cắt tối đa: 3700 * 2600 (mm)

Tôi.Tphạm vi hickness của kính cắt: 3-19 (mm)

Tôi.CĐộ chính xác đường thẳng: ± 0,20mm

Tôi.CĐộ chính xác của kính hình đặc biệt: ± 0,25mm

Tôi.CTốc độ đo: 0-200m / min

Tôi.Gtốc độ vận chuyển las: 0-25m (được điều chỉnh, không có bàn ngắt)

Tôi.OKích thước thực tế của thiết bị: 4600 *2900 * 1800 (chiều dài, chiều rộng và chiều cao)

Tôi.WĐộ cao hoạt động của thiết bị: 900mm ± 20mm

Tôi.ETrọng lượng thiết bị: 2750kg

Tôi.TTổng công suất thiết bị: 9-15kw

⑤Phần mềm: bộ điều khiển

Tôi.Fhoạt động nhanh và ổn định, độ chính xác điều khiển cao, cấu trúc bộ điều khiển mô-đun

Tôi.The giao diện người máy đơn giản và hào phóng, điều chỉnh tham số là đơn giản, các tham số cần phải được sửa đổi bởi người vận hành là ít, đơn giản và trực quan,và các yêu cầu đối với nhà điều hành thấp

Tôi.Tôi...t có chế độ cắt định vị quang điện, và chế độ cắt trực tiếp có thể được đặt tự do thông qua các tùy chọn.Chế độ cắt tự động và chế độ cắt chạy trống có thể được thực hiện bất cứ lúc nào trong quá trình gia công

Tôi.Map thư viện lập trình lồng, chọn các hình dạng đặc biệt từ thư viện bản đồ, thiết lập các thông số có liên quan, số lượng xử lý, tự động lồng và tạo theo dõi xử lý

Tôi.With một bộ lưu trữ áp suất thủy tinh hoàn chỉnh, áp suất cắt của mỗi đặc điểm kỹ thuật độ dày có thể được nhập và lưu lại cùng một lúc và có thể được trực tiếp gọi

Tôi.Real thời gian theo dõi hiển thị của con đường gia công, ghi lại kịp thời của tọa độ chuyển động, trạng thái trục, I / O trạng thái, chẩn đoán lỗi và tự động báo động ghi

Tôi.Tôi...t có thể chấp nhận một loạt các tập tin xử lý, và kết nối với các mã G tiêu chuẩn của phần mềm lồng như siêu tốt.Hệ thống tệp DXF của AutoCAD có phần mềm chỉnh sửa đồ họa của riêng nó (tương tự như chế độ chỉnh sửa của Botero)

Tôi.Chương trình lồng các thư viện bản đồ, chọn các hình dạng đặc biệt từ thư viện bản đồ, đặt các tham số có liên quan, số lượng xử lý, lồng tự động và tạo các đường dẫn xử lý

Tôi.với chức năng sắp xếp các tệp DXF, có các tùy chọn như điểm gần nhất,Điểm đầu vào hoặc sắp xếp theo chiều kim đồng hồ và ngược chiều kim đồng hồ theo màu đồ họa để nhận ra cắt một chiều và cắt hai chiều

Tôi.Pchức năng định vị photoelectric, tự động điều chỉnh cắt theo vị trí thực tế và góc lệch

Tôi.Cchức năng bù đắp, bù đắp tính lập dị công cụ, bù đắp độ rõ ràng, bù đắp pitch

Tôi.VBảo vệ, bao gồm cả mềm và cứng giới hạn, giới hạn áp suất dao, điều khiển dừng khẩn cấp bên ngoài, vv

6.Phần mềm tối ưu hóa

Tôi.có thể nhập kết quả tối ưu hóa được thực hiện trong Văn phòng

Tôi.Kế hoạch cắt có thể được tạo và chỉnh sửa bằng tay

Tôi.chức năng copy and move

Tôi.chuỗi cắt có thể được chỉnh sửa bằng tay

Tôi.kế hoạch cắt có thể được nhanh chóng tạo ra trong chế độ X, y và Z

Tôi.Nhiều mảnh gốc và nhỏ có thể được tối ưu hóa cùng một lúc

Tôi.bố cục tối ưu không có giới hạn kích thước

Tôi.kết quả tối ưu hóa, quản lý hình ảnh xoay, vv

Tôi.Quản lý ưu tiên tối ưu hóa chip cắt

Tôi.Quản lý ưu tiên tối ưu hóa ban đầu

Tôi.chức năng quét mẫu và xử lý đồ họa quét

Tôi.Quản lý thư viện phim gốc

Tôi.20 thuật toán tối ưu hóa hiệu quả

Tôi.có thể chỉnh sửa cắt đồ họa

Tôi.Thiết kế nhãn và in nhãn (cách in nhãn)

Tôi.in rõ ràng báo cáo kết quả tối ưu hóa

Tôi.nhập tập tin dữ liệu Excel

Tôi.Quản lý cắt kính E thấp và kính mạ

Tôi.thư viện đồ họa với nhiều đồ họa tham số, bao gồm tất cả các loại đồ họa phổ biến (cách GEO)

Tôi.Thệ thống CAD hai chiều (cách CAD) với chức năng xử lý quét hình dạng đặc biệt

Tôi.Automatically chuyển đổi thông tin kỹ thuật số từ hệ thống điều khiển số thành một biểu đồ để tạo thành một điểm hình dạng

Tôi.The giao diện hoạt động phần mềm có nhiều lựa chọn ngôn ngữ, bao gồm cả giao diện Trung Quốc có thể chọn

Tôi.Track phát triển phần mềm quốc tế mới nhất, cung cấp phiên bản cập nhật trong thời gian thực và nhận ra các yêu cầu chức năng mới nhất cho khách hàng
