MÁY RỬA MẶT KÍNH NGANG MÁY GIẶT VÀ LÀM SẤY THỦY TINH MÁY GIẶT VÀ SẤY KÍNH

Tên ứng dụng củaMáy rửa kính ngang tự động

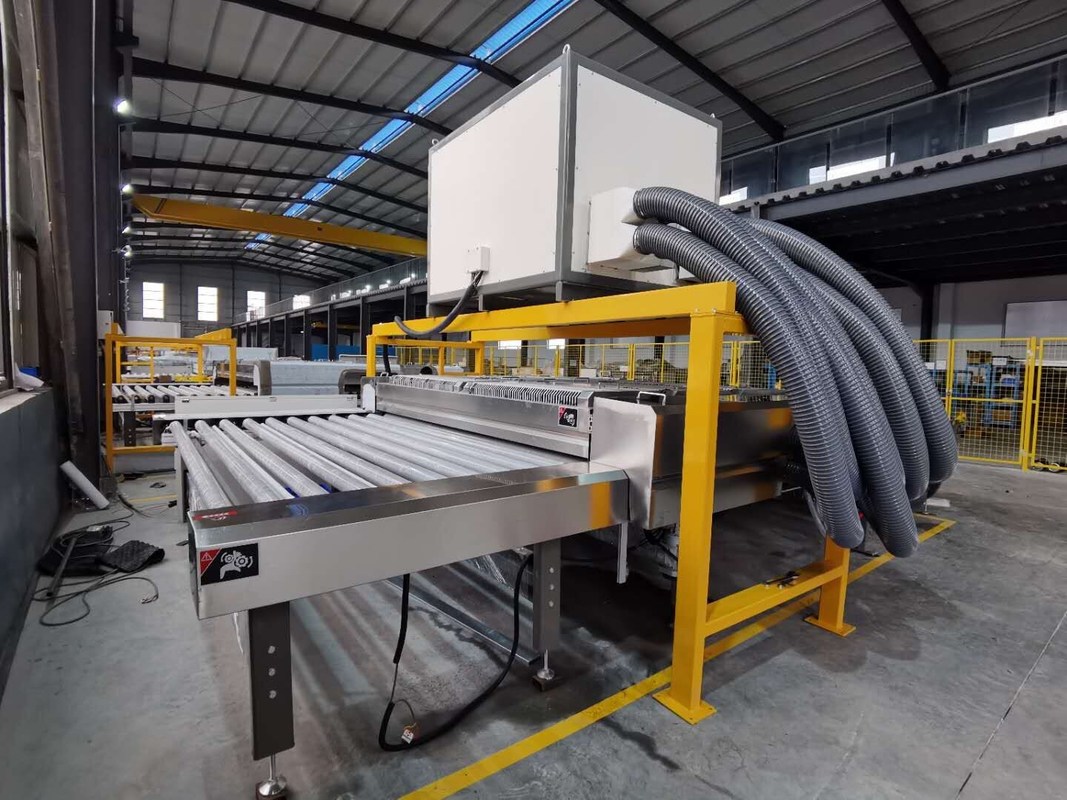

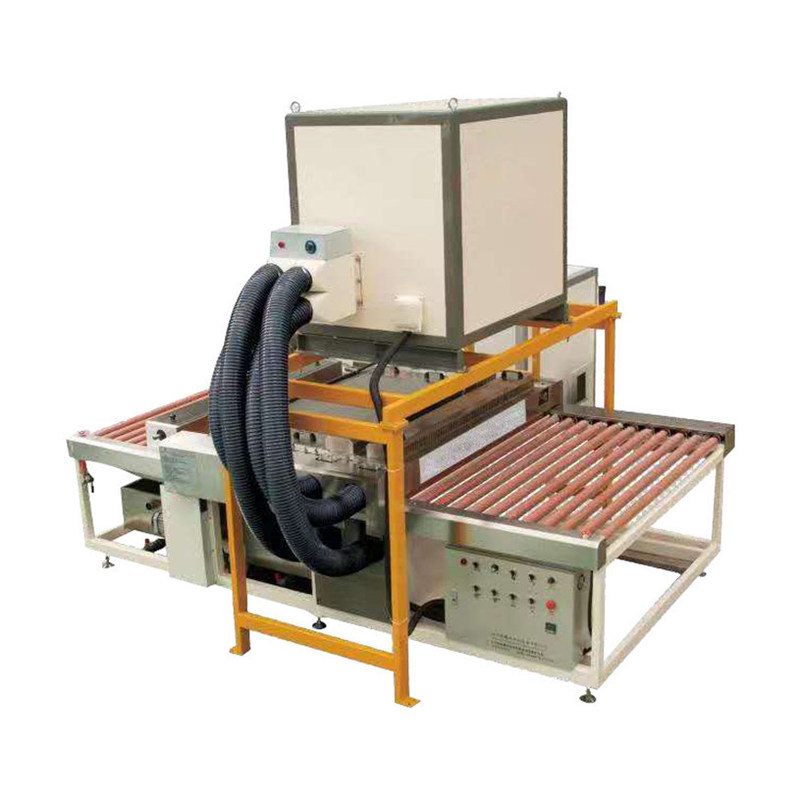

Máy rửa kính ngang tự động dùng để rửa và cũng như sấy các sản phẩm bằng thủy tinh, thực hiện rửa sản phẩm tự động từ hai mặt cùng một lúc, thông qua bàn chải trên và dưới.Thiết bị phải thực hiện các thao tác sau:

- Nạp kính (Tự động từ dây chuyền xử lý);

- Rửa kính (Tự động);

- Sấy kính (Tự động);

- Bốc xếp (Thủ công).

• Đặc điểm cấu trúc
  • Cấu trúc máy là cấu trúc lắp ráp bằng hợp kim nhôm, không bao giờ phế liệu, với tuổi thọ lâu dài và nó là máy hiệu suất cao có thể tiết kiệm 70% năng lượng.Máy dùng để rửa kính trước khi tôi luyện, sau khi viền và trước khi in lụa.
  • Các bộ phận cấu trúc khác được sơn tĩnh điện cao cấp tốt hơn sơn và chống ăn mòn bề mặt máy
  • Tất cả các trục cao su truyền động của máy đều là cao su lưu hóa với trục SS304 (Cấm tiếp xúc với chất lỏng có tính axit.), Có thể giảm ô nhiễm thứ cấp cho thủy tinh do rỉ sét, để đạt được yêu cầu về chất lượng rửa cao.
  • Phần rửa và các bộ phận khác tiếp xúc với nước được làm bằng vật liệu thép không gỉ để giảm ô nhiễm thứ cấp và vấn đề rỉ sét.
  • Phần giặt và phần sấy có thể được nâng lên tối đa 350mm, rất thuận tiện để giặt và bảo dưỡng.Hai lần bảo vệ: bảo vệ hành trình điều khiển kỹ thuật số, bảo vệ công tắc giới hạn an toàn.

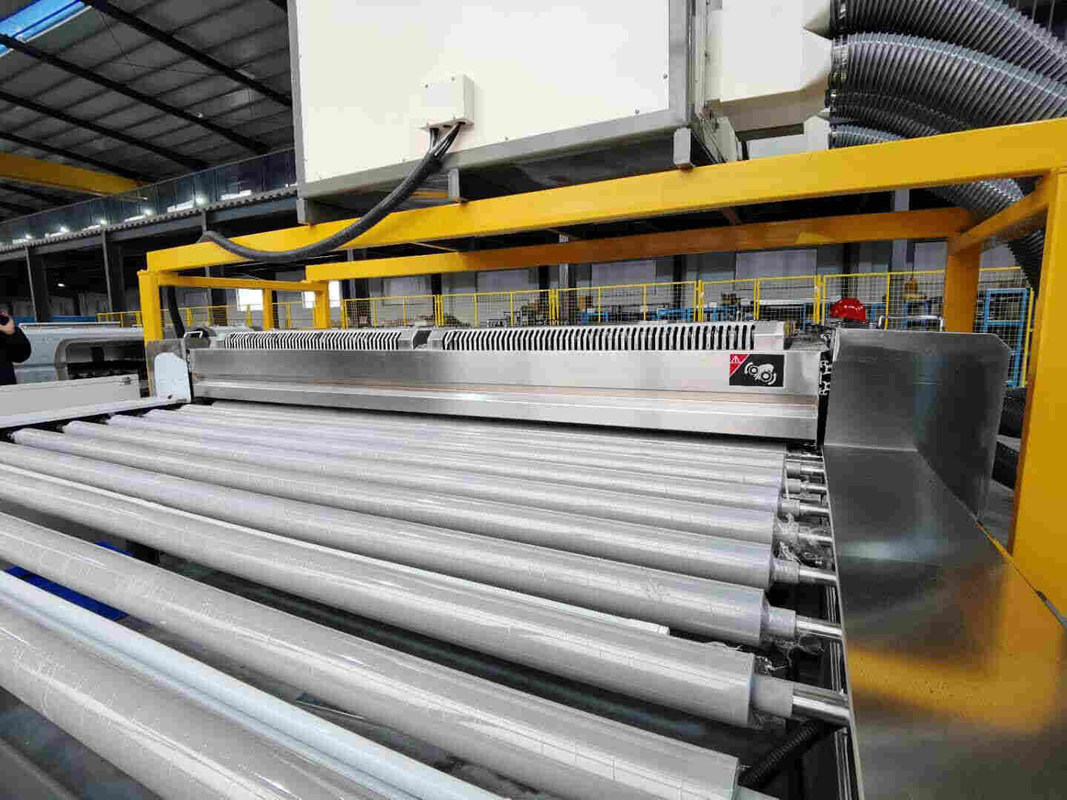

  • Máy có ba cặp chổi than (φ160mm) với trục SS304.Chức năng rửa kính LOW-E: có thể rửa kính LOW-E, kính tráng thường và kính tráng năng lượng mặt trời mà không có bất kỳ vết xước nào trên bề mặt.
  • Máy có hai cặp dao gió làm bằng thép không gỉ và nhôm, cho lượng gió lớn và sấy khô tốt.Máy có hệ thống sưởi ấm không khí.

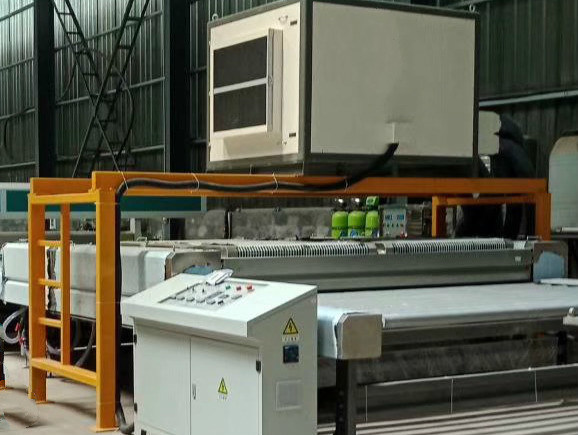

  • Quạt gió có bộ lọc không khí ở đầu vào, luồng gió lớn và hiệu quả làm khô tuyệt vời.Toàn bộ quạt gió được lắp trên đỉnh máy để tiết kiệm diện tích và có thể nâng lên cùng với bộ phận giặt và sấy, bộ lọc gió nằm bên hông thuận tiện cho việc kiểm tra và vệ sinh.Bộ lọc không khí cần được làm sạch 7 ngày một lần.
  • Truyền động chính là truyền động bánh răng, điều khiển tốc độ tần số và màn hình kỹ thuật số.Ổ lăn bàn chải của bộ phận giặt được dẫn động bởi các động cơ trên và dưới có dây curoa riêng biệt.Với ưu điểm của puli ô tô không cần bánh xe căng, bàn chải quay linh hoạt, độ chính xác cao, ... nên bàn chải có tốc độ êm và tuổi thọ cao và có thể rửa kính đặc biệt cần độ sạch chất lượng cao.

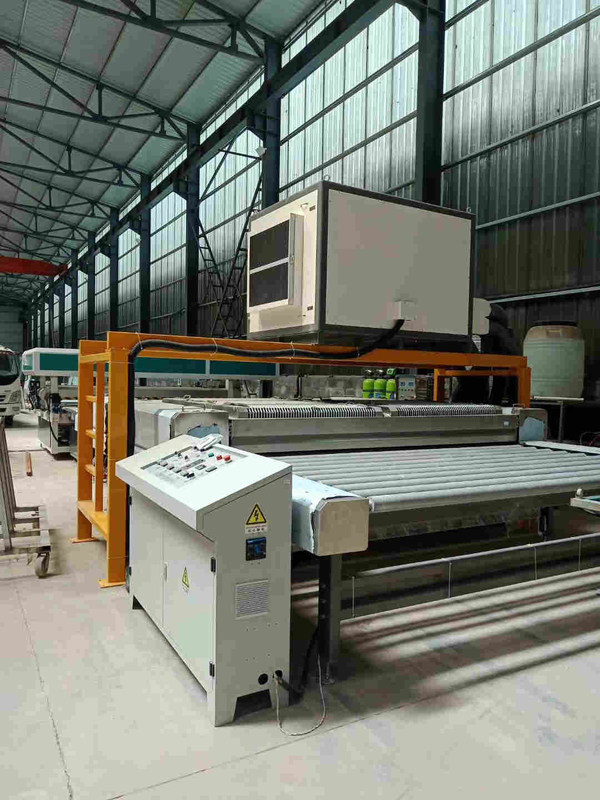

  • Máy được điều khiển bằng nút bấm cơ và có màn hình kỹ thuật số, thuận tiện cho công nhân thao tác.Đó là sự lựa chọn tốt nhất để tiết kiệm sức lao động nếu kết nối với các máy khác.Kết nối chuyển đổi tần số, máy khác có thể kiểm soát tốc độ máy giặt.
  • Két nước của máy có thể di chuyển được và bên cạnh máy dễ dàng cho việc vệ sinh, thay nước, kiểm tra, ... và giúp cho hiệu quả giặt giũ tốt hơn.
• Các thông số kỹ thuật

• • Tối đaChiều rộng kính: 2600mm
  • Tối thiểu.Kích thước kính: 400mm * 400mm đặt thẳng

300 * 300mm đặt theo đường chéo

(hạn chế đặt kính từ bên trái và bên phải thành một hàng)

• Độ dày kính: 3mm-25mm (màn hình kỹ thuật số)
• Phạm vi tốc độ: Vmax = 1-12m / phút (độ dày kính trong vòng 3-25mm)
• Con lăn cao su và con lăn tốc độ bàn chải: điều chỉnh tần số.
• Chiều cao làm việc: (900 ± 25) mm
• Tổng công suất: 35KW
• Nguồn nước: nước tuần hoàn, nước thành phố và nước khử ion (Người mua cần tự chuẩn bị thiết bị nước khử ion.)
• Nguồn điện: 440V, 60HZ
• Kích thước máy (L * W * H): 5500 * 4500 * 2840mm
• Trọng lượng máy: 3840KG

• Cấu hình bộ phận chính

• Động cơ truyền động chính: Chiết Giang
• Động cơ chổi than: Chiết Giang
• Máy thổi cao áp: Quảng Đông
• Máy bơm nước: Hồ Nam
• Bàn chải: An Huy
• Biến tần: Rexorth / Frecon
• Tất cả bảng điều khiển bằng thép không gỉ, dao không khí: Quảng Đông
• Vỏ và bồn nước bằng thép không gỉ: Quảng Đông
• Con lăn truyền động: Quảng Đông
• Các thành phần chính trong tủ điều khiển: Schneider

IV. Tiêu chuẩn kiểm tra và chấp nhận

Tiêu chuẩn kiểm tra và nghiệm thu: theo tiêu chuẩn GB / T1.1-2009, kiểm tra kính có nền đen và đèn từ hướng thẳng đứng của kính, không có vết nước, không có vết lăn, không có vết xước trên kính và kính phải khô, không va vào nhau và không bị lệch đường truyền.

V Bố cục máy

Danh sách các bộ phận
