Thông tin chi tiết sản phẩm:
|
| Tên sản xuất: | Xe hút kính | Ứng dụng: | Đang tải kính |
|---|---|---|---|
| Cân nặng: | 300kg / 500kg / 900kg | Sử dụng: | Kính nâng |
| Sự bảo đảm: | 1 năm | Máy điện: | 4kw |
| Điểm nổi bật: | Hệ thống nâng Palăng chân không 500Kg,Hệ thống nâng Palăng chân không 300kg,Cốc hút kính tự động 500Kg |
||
500Kg Sucker Car
Mô tả Sản phẩm:

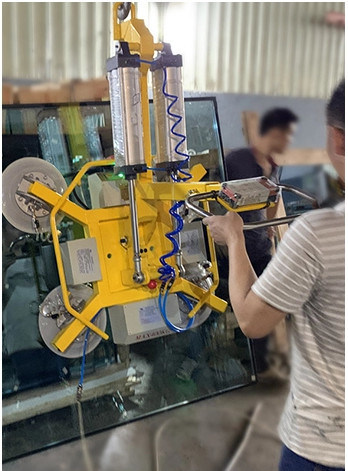

Xe hút dịch kính được vận hành bằng điện và thủy lực.Toàn bộ hệ thống bao gồm thiết bị chân không điện, thiết bị biểu diễn điện, thiết bị hiệu suất thủy lực, hệ thống truyền động điện và hệ thống bảo vệ an toàn, có thể thực hiện hoạt động kẹp, nâng và mang kính đến một vị trí cụ thể.Nó cũng có thể được lắp ráp thành nhiều mô hình khác nhau để thích ứng với các hệ thống khác nhau.
| Thông tin | Chi tiết |
| Thích hợp để nâng |
Tính chất vật liệu: Kín khí / không xốp, bề mặt nhẵn Ví dụ: kính phẳng, kính xây dựng, các loại kính gia công và kính đặc biệt |
| Cân nặng | 500kg |
二, FREDDIE
| Tên | Loại: FVL-CS500-10 500KG |
| Công suất tải an toàn |
500kg,
|
| Kích cỡ cơ thể | 2850mm * 1200mm * 1750mm |
| Mô tả của Suckers | Cao su đen, chống mài mòn, |
| Sức mạnh | 200Ah (24V) * 4 chiếc |
| Sạc điện |
110V ~ 240V, 50 / 60Hz |
| Công suất máy | 4KW |
| Cân nặng | 500kg |
| Vật liệu phù hợp | Cốc thủy tinh |
| Cách sử dụng | Vận hành thủ công |
| trọng lượng sản phẩm |
1500kg |
|
Mức độ ồn
|
Dưới 70 Db |
三, FREDDIE
| Nghiêng thủy lực 180 ° lên và xuống khi dừng ở bất kỳ vị trí nào. | |
| Đầu thủy lực xoay sang trái và phải 90 ° khi dừng ở bất kỳ vị trí nào. | |
| Nâng hạ thủy lực lên đến 4000mm. | |
|
Chức năng |
Thủy lực kéo dài tay nâng lên 1000mm. |
| Ô tô động cơ điện, điều khiển bằng vô lăng | |
| Thủy lực di chuyển sang trái và phải 90 ° | |
| Sạc lại khi điện năng dưới 30% | |
| Sự hướng dẫn | Tích lũy hệ thống không trở lại và hệ thống bù chân không |
四, Các bộ phận chính của máy
1. Phần cốc hút hoàn toàn bằng điện:
● Máy tính lái xe có thiết bị bảo vệ quá dòng điện áp thấp để ngăn chặn hiệu quả điện áp thấp gây hại cho hệ thống điện.
● Trạm bơm thủy lực hiệu suất cao
● Được trang bị công tắc hành trình điện tử, nó có thể kiểm soát chính xác chiều cao nâng tối đa của giàn, bảo vệ hiệu quả động cơ nâng và kéo dài thời gian sử dụng động cơ.
mạng sống.
● Động cơ truyền động có ưu điểm là công suất mạnh, hiệu suất ổn định và tiếng ồn thấp.
● Ắc quy công nghiệp cho xe hút điện, được trang bị bộ sạc kết hợp thông minh, có chức năng ngắt điện tự động, sạc toàn bộ
Không cần giám sát tại chỗ.

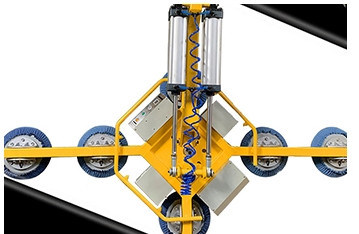

2. Cơ cấu cốc hút: Khung cốc hút được thiết kế dạng hình chữ nhật và được hàn bằng ống vuông và ống chữ nhật rất an toàn và bền bỉ.Các cốc hút được phân bố đều, do đó lực đều và ổn định sau khi kính được hấp thụ, và vị trí của cốc hút có thể được điều chỉnh trong toàn bộ khung hình chữ nhật để thích ứng với các thông số kỹ thuật khác nhau của kính.Tải trọng công việc 500kg, nhân lực kiểm soát tốc độ đi bộ.
3. Cốc hút: Nó sử dụng cốc hút cao su có điểm cố định, mỗi cốc hút có thể được đóng mở độc lập để thích ứng với các thông số kỹ thuật khác nhau của thủy tinh;Đối với trường hợp mất điện bất thường, cao su điểm cố định có thể giữ hiệu quả áp suất âm trong thân cốc hút giảm từ từ, để giữ phôi trong một khoảng thời gian nhất định.Giảm.
4. Cơ chế lật: Thanh đẩy thủy lực điều khiển giá đỡ cốc hút để đạt được độ lật 0-90 °.
5. Cơ cấu quay: Sử dụng hộp giảm tốc + bánh răng để dẫn động giá đỡ cốc hút để đạt được góc quay 0-360 °.
6. Phần chân không: Sử dụng bơm chân không không dầu DC nhập khẩu + van một chiều + van điện từ đầu vào + bộ lọc + cảm biến áp suất kỹ thuật số đầu vào + van bi điều khiển khoang hút đơn để đạt được sự hấp phụ và giải phóng thủy tinh nhanh chóng và ổn định.
7. Hệ thống cảnh báo: Khi áp suất chân không của hệ thống giảm từ giới hạn trên (85%) xuống giới hạn dưới (55%), cảnh báo áp suất thấp được kích hoạt và hệ thống điều khiển bơm chân không để tự động bổ sung áp suất cho đến mức trên đạt đến giới hạn của áp suất chân không, đảm bảo hiệu quả sự an toàn của kính trong suốt quá trình xử lý.
五, Quy trình làm việc
(10) Vận hành thanh đẩy để rút cốc hút vào khung cửa cốc hút, sau đó thoát ra khỏi khung cửa;sau đó di chuyển cốc hút để di chuyển đến kính cần xử lý, và lặp lại các bước 3-9 để hoàn thành việc vận chuyển kính một lần nữa.
6,Thông số
| Tên | NSet | Thông số | |
| 1 | Hình thức lái xe | 电动 | |
| 2 | Phong cách lái xe | 步行 式 | |
| 3 | Tải trọng định mức | KILÔGAM | 1500 |
| 4 | Tải khoảng cách trung tâm | mm | 600 |
| 5 | Nâng tạ | mm | 3000 |
| 6 | Chiều cao khi giàn được thu lại | mm | 2000 |
| 7 | Chiều cao sau khi thả cốc hút | mm | 1000 |
| số 8 | Chiều dài máy | mm | 2850 |
| 9 | Chiều rộng máy | mm | 1200 |
| 10 | Quay trong phạm vi | mm | 2500 |
| 11 | Tốc độ lái Toàn tải / không tải | km / h | 5 |
| 12 | Tốc độ nâng Toàn tải / không tải | bệnh đa xơ cứng | 0,06 / 0,13 |
| 13 | Tốc độ rơi Toàn tải / không tải | bệnh đa xơ cứng | 0,13 / 0,10 |
| 14 | Khả năng leo tối đa Toàn tải / không tải | % | 15/6 |
| 15 | Truyền động lực động cơ | KW | 1,2 |
| 16 | Nâng công suất động cơ | KW | 2,2 |
| 17 | Tiếng ồn xe cộ | Db (A) | 70 |
| 18 | Điện áp / dung lượng pin | V / À | 24/200 |
| 19 | Bộ sạc | V / A | 24/15 |
| 20 | Trọng lượng máy | Kilôgam | 1500 |
Sản phẩm liên quan của LIJINAG GLASS
Máy nạp kính tự động để gia công kính cách nhiệt
LJASPBàn xếp hàng dọc 3525 của Máy thủy tinh cách nhiệt
MỘT.Hiệu suất kỹ thuật:
1. Tất cả các khung chính của thiết bị đều sử dụng nhóm ống thép hình chữ nhật chất lượng đạt tiêu chuẩn quốc gia được hàn và lắp bulong.
2. Hệ thống điều khiển điện của thiết bị sử dụng mô-đun điện thương hiệu Schneider;Điều khiển chương trình sử dụng bộ điều khiển lập trình SIMENS nhập khẩu, được trang bị bảng điều khiển cảm ứng.
3.Máy được thiết kế với vẻ ngoài ngắn gọn và phù hợp với nhà máy hiện đại với các dấu hiệu an toàn và tham chiếu đến tiêu chuẩn Euro IEC từ thiết kế cho đến khi sản xuất và lắp đặt.
| THÔNG SỐ KỸ THUẬT | |
| Kích thước kính tối đa | 2500 * 3500mm |
| 2000 * 2500mm | |
| Độ dày kính | 3-12mm |
| Nguồn không khí | 0,8Mpa |
| Sức mạnh | 3P 380V / 1P + N 220V 50Hz 38KW |
| Kích thước máy | 3200 * 2800 * 1800mm |
| 2600 * 2800 * 1800mm | |
NS.Chủ yếu là thông số kỹ thuật:
1.Loading kích thước kính tối đa: LXW = 3500 x 2500 mm
Đang tải tối thiểu.kích thước kính: LXW = 800 x 600 mm
Độ dày kính: (3-10mm)
2.Kích thước của bàn tải khoảng:
LXWXH = 3700mm x 2800mm x 2500mm + hỗ trợ đáy 530mm (± 30mm)
3.Bàn tải thẳng đứng sử dụng động cơ Servo làm hệ thống truyền động và tất cả các động cơ có tốc độ thay đổi vô hạn, tốc độ truyền của bảng này là 2-35m / phút; Thời gian chu kỳ tải: 35S
4.Adopts đóng hoàn toàn vòng kiểm soát hệ thống định vị chính xác cho máy và hệ thống chạy ổn định; Mô tả cấu hình
5. Chuyển động ngang của cánh tay nghiêng được điều khiển bởi động cơ Servo và hộp số chính xác, ổ đĩa bánh răng;
6.Cấu trúc nâng: Động cơ servo và hộp số điều khiển chính xác và truyền động dây đai đồng bộ;
7.Cấu trúc nghiêng khung cốc hút: Động cơ servo và điều khiển hộp số chính xác và tay quây Đang kết nối gậy lái xe;
8. Cấu trúc chuyển động dưới cùng, động cơ Servo và điều khiển hộp số chính xác và bộ truyền động xích.
9. 4 trục điều khiển tất cả kỹ thuật số với vị trí chính xác và tính linh hoạt nhanh chóng;Tất cả tốc độ có thể được
có thể điều chỉnh theo tốc độ dây chuyền sản xuất.
10.Super HMI giám sát trạng thái chạy thiết bị và các thông số hệ thống;Nó có thể thiết lập dữ liệu theo chiều cao và góc của giá kính khác nhau và cũng có thể cài đặt trước hoặc ghi lại sự dịch chuyển sản xuất hiện tại.
11.Hệ thống bơm chân không: bơm chân không kiểu cánh quay đơn khối hiệu quả cao;
Cốc hút: Sử dụng cốc hút PF nhập khẩu, loại 120MM
12. Cấp khí nén: 5—7bar, 30L / phút; Cấp khí nén: 5—7bar, 30L / phút;
13. Nguồn cung cấp: 380V, 50HZ, 3 pha,
Là nhà sản xuất máy thủy tinh cách nhiệt chuyên nghiệp ở Trung Quốc, ngoại trừ vật liệu như sàng Moleculaer và miếng đệm bằng nhôm và chất bịt kín.Chúng tôi rất giỏi trong việc nghiên cứu và sản xuất dây chuyền sản xuất kính cách nhiệt tự động theo chiều dọc, máy xóa kính cường lực low-e thẳng đứng, dây chuyền sản xuất kính cách điện rô bốt tự động, v.v.
Q: Thời hạn thanh toán là gì?
A: T / T, L / C và các điều khoản thanh toán khác có thể được thương lượng.
Q: Về máy này, đảm bảo là gì?
A: 1). Đảm bảo của chúng tôi trong 12 tháng.
2) Hỗ trợ kỹ thuật 24 giờ qua email hoặc gọi điện
3). Hướng dẫn sử dụng tiếng Anh và video hướng dẫn
4). Chúng tôi sẽ cung cấp các bộ phận tiêu hao với giá đại lý
5). 24 giờ dịch vụ trực tuyến mỗi ngày, hỗ trợ kỹ thuật miễn phí.
Q: Làm Thế Nào về bảo hành của bạn?
A: Nói chung, bảo hành của chúng tôi là một năm.Trong thời hạn bảo hành, chúng tôi có thể cung cấp hỗ trợ kỹ thuật, phản hồi cho bạn trong vòng 24 giờ và giúp bạn sửa chữa bộ điều khiển sự cố của mình một cách tự do, ngay cả khi nó không phải từ nhà máy của chúng tôi
Q: Chúng tôi có thể đến thăm nhà máy của bạn trước khi đặt hàng không?
A: Vâng, chúng tôi nhiệt liệt chào đón và chân thành mời bạn hoặc nhóm của bạn đến thăm nhà máy của chúng tôi, chúng tôi sẽ giúp sắp xếp khách sạn và đón bạn từ sân bay.
Q: Thời hạn giao hàng là gì?
A: Tại hầu hết thời gian, chúng tôi có hàng trong nhà máy.Nếu không có hàng, thông thường, thời gian giao hàng là 15-20 ngày làm việc sau khi nhận tiền đặt cọc.Nếu bạn đang cần gấp, chúng tôi có thể cân nhắc sắp xếp đặc biệt cho bạn.
Q: Làm thế nào về việc đóng gói cho máy, nó có được bảo vệ an toàn trong quá trình vận chuyển không?
A: Phòng thử nghiệm được đóng gói bằng hộp gỗ xuất khẩu tiêu chuẩn cho gói bên ngoài và màng căng cho gói bên trong, nó sẽ không bị hư hỏng.Chúng tôi đã giao nhiều máy thử nghiệm ra nước ngoài bằng đường biển hoặc đường hàng không mà không bị hư hỏng.
