Thông tin chi tiết sản phẩm:
|
| Tên sản xuất: | Dây chuyền gia công kính cách nhiệt | Kích thước lấp đầy tối đa: | 2500mm * 7000mm |
|---|---|---|---|
| Nồng độ khí: | > 98% | Khí ga: | Khí argon |
| Sự bảo đảm: | 1 năm | Nhãn hiệu: | Kính Lệ Giang |
| Điểm nổi bật: | Dây chuyền sản xuất kính cách nhiệt màn hình cảm ứng,dây chuyền sản xuất kính cách nhiệt 98%,máy dán kính hai lớp màn hình cảm ứng |
||

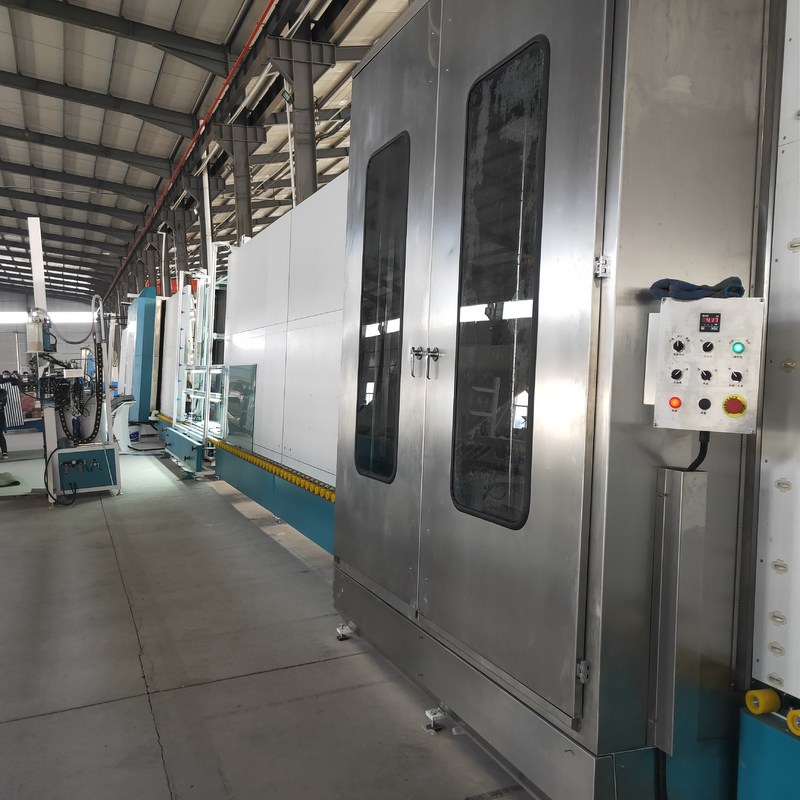

Màn hình cảm ứng hoạt động thuận tiện Dây chuyền gia công kính cách nhiệt với 98% khí Argon nạp đầy
Dây chuyền gia công kính cách nhiệt đứng tự động LJBZ2570PG có các chức năng sau: Rửa kính phẳng, Lắp khung nhôm, Ép dàn IG thường, Ép đôi IG, Ép đôi IG ba lớp.
LJBZ2570PG là một thiết bị đặc biệt trong sản xuất kính cách nhiệt với dải nhôm, có nhiều ưu điểm, chẳng hạn như dấu chân nhỏ, hiệu suất đáng tin cậy, hiệu quả cao, bảo trì thuận tiện, v.v.
Đặc điểm chính của dây chuyền sản xuất kính cách nhiệt kích thước Jumbo
● giao diện màn hình cảm ứng, hệ thống điều khiển PLC Siemens của Đức
● Tự động nhận dạng kính tráng và kính Low-E
● Máy giặt sử dụng vật liệu SS và thiết bị chống thấm nước
Bể chứa nước với hệ thống kiểm soát nhiệt độ và rửa nước tự động
● 3 cặp bàn chải mềm có thể rửa kính Low-E trực tuyến và ngoại tuyến
● Cài đặt tự động khởi động và dừng Quạt không khí
● Hệ thống sưởi ấm không khí
● Hệ thống giảm tiếng ồn
● Hiển thị trực tuyến tốc độ giặt
● Tấm ép có thể điều chỉnh để giữ cho bề mặt ép tấm thẳng
● Chế độ kết nối của phích cắm hàng không
Áp dụng để sản xuất IG ba và IG định hình
● Làm việc gián đoạn thông minh, tiết kiệm năng lượng
Thông số chính của dây chuyền gia công kính cách nhiệt tự động
| Nguồn cấp | Vôn | 380 |
| Tần số | 60 | |
| Tổng công suất | kW | ≈42 |
| Tốc độ giặt | m / phút | 2 ~ 10 |
| Tốc độ làm việc tối đa | m / phút | 45 |
| Kích thước kính tối thiểu | mm | 450 × 280 |
| Kích thước kính tối đa | mm | 2500 × 7000 |
| Độ dày kính rửa | mm | 3 ~ 15 |
| Độ dày kính cách nhiệt tối đa | mm | 60 |
| Chiều cao băng tải | mm | 500 |
| Tổng lượng khí tiêu thụ | L / phút | 1500 |
Máy gia công kính cách nhiệt sử dụng hệ thống điều khiển Siemens, được trang bị màn hình cảm ứng độ phân giải cao, người vận hành có thể sửa đổi các thông số làm việc của dây chuyền sản xuất bất cứ lúc nào và có thể hiển thị rõ ràng trạng thái của từng tín hiệu đầu vào và đầu ra, thuận tiện cho công việc thường xuyên bảo dưỡng máy.
LJBZ2570Phần Bốc xếp PG.
LJBZ2500PG không phù hợp với kính cánh cung hoặc kính xoắn vì mặt phẳng bên trong phần ép là không thay đổi.
LJBZ2500PG là máy ép với công nghệ nạp khí mới.Thiết bị này phù hợp với máy ép kính công nghệ cao và mới và nạp khí với nhiều loại khí khác nhau hoặc khí hỗn hợp.Bởi vì hệ thống điều khiển phát hiện các loại khí đặt trước (bao gồm cả tỷ lệ trộn của các khí hỗn hợp) và tốc độ dòng chảy trước khi mỗi khí hoặc hỗn hợp được lấp đầy bằng thủy tinh cách nhiệt.
LJBZ2500PG Phần ép thủy tinh và nạp khí phù hợp để ép các khối IG kép hoặc các khối IG ba lớp cùng một lúc.Tất cả các loại kính phẳng (bao gồm kính tráng và kính kẹp kính) đều có thể được ép bằng máy này.
LJBZ2500PG có thể được sử dụng để đo nồng độ khí của kính cách điện trên đường truyền.Thiết bị đo phía trước thiết bị có thể đo chính xác kích thước, độ dày của kính và tính toán lượng khí cần thiết.
LJBZ2500PG có thể ép và nạp khí vào hai mảnh IG có chiều dài dưới 1,5m cùng một lúc, giúp cải thiện đáng kể hiệu quả sản xuất, đặc biệt đối với kính có chiều dài dưới 1,5m.
Những đặc điểm chính
• Hai mảnh IGU có thể được ép và nạp khí cùng một lúc, mỗi IGU có thể nạp khí argon trên 90%
• Có thể ngăn phần ép bị mất hình dạng tốt hơn bằng cách ép hai miếng IGU cùng một lúc.Có thể đạt 27 giây cho mỗi kính đôi 1m * 1m, nâng cao hiệu quả công việc cao
• Dây chuyền xử lý IG tốc độ cao, chúng tôi đã nhận được bản quyền bằng sáng chế tại Trung Quốc vào năm 2019
• Từ bộ phận chuyển sang bộ phận ép, mỗi bộ phận được chia
• Thích hợp cho sản xuất hàng loạt trong nhà máy.Tốc độ cực nhanh
• Giải quyết vấn đề chờ làm việc trên robot niêm phong.Cài đặt hai khung đệm cho hai IGU bởi một người thợ
• Tự động đo kích thước kính và dán nhãn (có thể cho phép dán nhãn trước khi ép và sau khi ép) với hệ thống ERP (Không bắt buộc)
Thông số kỹ thuật
| Tối đakích thước kính | 2500mm * 7000mm |
| Kích thước kính tối đa để nạp khí | 2500mm * 7000mm |
| Tối thiểu.kích thước kính | 280mm * 450mm |
| Độ dày kính | 3-15mm |
| Độ dày kính cách nhiệt | 60mm |
| Tốc độ rửa kính | 2-10m / phút |
| Tốc độ băng tải kính | 45m / phút |
| Bàn chải giặt | 3 cặp bàn chải mềm có lông 0,1mm |
| Cung cấp nước | Tiêu thụ nước: 0,5t / h độ dẫn: 40μs / cm |
| Cung cấp không khí | Lưu lượng: 0,8m / phút |
| Áp suất không khí | ≥0,8MPa |
| Tổng công suất | 3P 380V 50HZ 54,5KW |
| độ dày kính phẳng | 3-30mm |
Các sản phẩm khác của LIJIANG GLASS
Máy chiết rót khí Argon với màn hình cảm ứng
Máy chiết rót khí argon này là máy chiết rót thủ công, nhưng nó có màn hình cảm ứng để hiển thị giá trị khí argon là bao nhiêu.Và máy chiết rót này có thể đặt giá trị khí bạn muốn nạp vào kính cách nhiệt.
Các loại máy chiết rót khí argon
Máy nạp khí argon thủ công chung & máy nạp khí argon nhanh mới
Hướng dẫn sử dụng kính cách nhiệt Máy chiết rót khí Argon để nạp khí Argon
Loại máy chiết rót kính cách nhiệt thông minh LJCJ02 là thiết bị chuyên dụng để chiết rót kính cách nhiệt.Thiết bị bằng máy vi tính và được nhập từ cảm biến để tạo thành một hệ thống điều khiển vòng kín, mức độ thiết bị thông minh cao, điều khiển chính xác, có thể điều chỉnh nồng độ khí nén, hiệu suất sạc cao, vận hành đơn giản.Điều cần thiết là phải cải thiện hơn nữa hiệu suất của thiết bị thủy tinh rỗng.
1. Tính năng chính
• Nó được sử dụng để điền Argon vào thủy tinh cách nhiệt
• Hiệu quả cao, được phép cho bốn mảnh IGU
• Khi xăng đầy, nó sẽ báo động và tự động dừng
• Có thể thiết lập và hiển thị dữ liệu về giá trị khí
2. Thông số kỹ thuật và ngày kỹ thuật:
| Mục | Giá trị |
| Nguồn cấp | AC220 V 50Hz |
| 0,5kw | |
| Kích thước đường viền | 600X400X1210mm |
| Trọng lượng tịnh của máy | 40kg |
3. Cơ cấu chính của sản xuất
Máy nạp khí bao gồm các bộ phận dạng cây.Có gas nạp, kiểm soát và phát hiện.Phần khí nạp chủ yếu bao gồm mạch đầu ra, mạch hồi lưu và van điều khiển.Phần bộ điều khiển chủ yếu bao gồm màn hình cảm ứng, công tắc chọn nhóm khởi động, nút điều khiển, bộ điều khiển và chuông báo động.Phần phát hiện chủ yếu bao gồm cảm biến.
4. Các điều kiện sử dụng
1. Nguồn khí argon: áp suất 0,2Mpa.
Nguồn máy nén khí: áp suất 0,4Mpa.
Việc sử dụng môi trường: 0 ~ 40 ℃, không ngưng tụ, bảng điều khiển và hộp điều khiển không thể có nước xâm nhập.
5.Trước khi lạm phát để điều chỉnh các thông số kỹ thuật
5.1 Việc điều chỉnh lưu lượng khí argon qua van điều khiển trên bảng điều khiển, điều chỉnh lưu lượng khí argon, argon càng nhỏ thì lưu lượng thủy tinh càng phải nhỏ để có thể nâng cao độ chính xác của hệ thống điều khiển, nhưng cũng có thể ngăn kính vỡ;lúc đầu dòng khí tốt nhất sẽ chảy xuống, khi đó người vận hành có thể vận hành sau tăng dần dòng khí làm tăng tỷ lệ lạm phát, nâng cao hiệu quả công việc, nhưng lưu lượng sử dụng ban đầu phải điều chỉnh ở mức tối thiểu, sau đó tăng dần. , nhưng tốc độ điều chỉnh lạm phát không quá nhanh, nếu không sẽ làm hỏng lớp ngăn cách khoang kính rỗng với không khí và argon, làm giảm độ chính xác của nồng độ khí và phát hiện nồng độ khí.
5.2 Cài đặt áp suất lạm phát: Để tránh thiệt hại đôi kính vì áp lực lạm phát cao.chúng ta cần làm cho áp suất làm việc là 0,2mpa, điều chỉnh van giảm khí argon trong bảng điều khiển thành 0,1-0,2mpa, Bên trong hộp máy, biến nguồn khí của máy nén khí thành 0,4mpa.
Theo kích thước của kính cách nhiệt và tỷ lệ lạm phát để thiết lập giới hạn trên và dưới của áp suất, khi kính kép lớn hơn 1,5 m X 1,5 m, nguồn khí của máy nén khí được điều chỉnh đúng giá trị lớn hơn.
6. Cài đặt và điều chỉnh
6.1 Các thiết bị được đặt trơn tru, chú ý để tránh rơi và làm hỏng bộ điều khiển và hệ thống điều khiển.
6.2 Kết nối ổ cắm điện, tổng giao diện không khí, đường ống đầu ra và đường ống hồi.
5.Cài đặt và điều chỉnh
5.1 Thiết bị được đặt thuận lợi, chú ý tránh rơi rớt làm hư hỏng bộ điều khiển và hệ thống điều khiển.
5.2 Kết nối ổ cắm điện, giao diện tổng không khí, đường ống ra và đường ống hồi.
7.Trước lạm phát để điều chỉnh các thông số kỹ thuật
7.1 Việc điều chỉnh lưu lượng khí argon qua van điều khiển trên bảng điều khiển, điều chỉnh lưu lượng khí argon, argon càng nhỏ thì lưu lượng thủy tinh càng nhỏ nên có thể cải thiện độ chính xác của hệ thống điều khiển, nhưng cũng có thể ngăn chặn kính vỡ;lúc đầu dòng khí tốt nhất sẽ chảy xuống, khi đó người vận hành có thể vận hành sau tăng dần dòng khí làm tăng tỷ lệ lạm phát, nâng cao hiệu quả công việc, nhưng lưu lượng sử dụng ban đầu phải điều chỉnh ở mức tối thiểu, sau đó tăng dần. , nhưng tốc độ điều chỉnh lạm phát không quá nhanh, nếu không sẽ làm hỏng lớp ngăn cách khoang kính rỗng với không khí và argon, làm giảm độ chính xác của nồng độ khí và phát hiện nồng độ khí.
7.2 Cài đặt áp suất lạm phát: Để tránh thiệt hại kính kép vì áp suất lạm phát cao.chúng ta cần làm cho áp suất làm việc là 0,2mpa, điều chỉnh van giảm khí argon trong bảng điều khiển thành 0,1-0,2mpa, Bên trong hộp máy, biến nguồn khí của máy nén khí thành 0,4mpa.
Theo kích thước của kính cách nhiệt và tỷ lệ lạm phát để thiết lập giới hạn trên và dưới của áp suất, khi kính kép lớn hơn 1,5 m X 1,5 m, nguồn khí của máy nén khí được điều chỉnh đúng giá trị lớn hơn.
