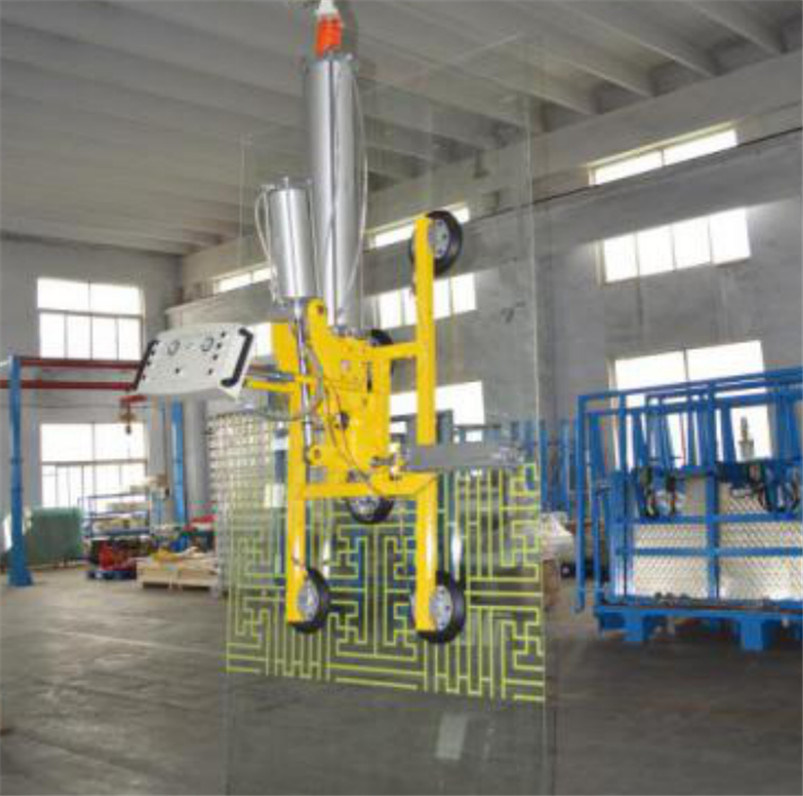

●Bộ phận cơ khí:
(1) Tổng chiều dài của dầm chính của tời hút được thiết kế là 2000mm, và phần trên của phần giữa được hàn và làm kín bằng một tấm, và phần giữa được sử dụng làm bộ tích tụ chân không.Kiểm tra độ kín khí được thực hiện sau khi hàn để đảm bảo không bị rò rỉ.Khi thiết bị bị tắt nguồn đột ngột, thiết bị vẫn đảm bảo có thể hấp phụ các tấm một cách đáng tin cậy trong ít nhất 20 phút và sẽ không gây ra các tai nạn an toàn như hư hỏng thiết bị (tiêu chuẩn CE của Châu Âu là duy trì 10 phút)

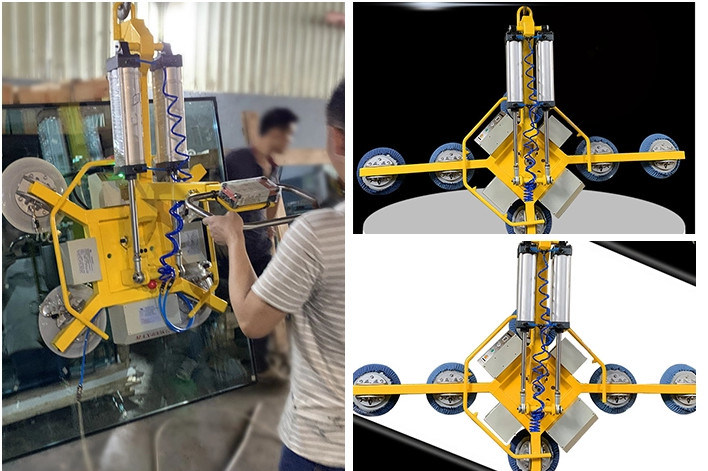

(2) Thiết bị này được trang bị 6 giác hút với đường kính 360mm cho các kích cỡ kính khác nhau.Vị trí của mỗi cốc hút trên chùm tia có thể điều chỉnh được để thuận tiện cho việc hút các cốc thủy tinh có kích thước khác nhau.
●Phần có điện:
(1) Một công tắc áp suất chân không và một bộ phận cảnh báo còi được lắp trên palăng chân không.Khi áp suất hệ thống chân không không đạt áp suất cài đặt, hoặc khi xảy ra sự cố mất điện, bộ phận báo động sẽ điều khiển đèn cảnh báo màu đỏ sáng và còi hú kêu, nhắc nhở người vận hành xử lý kịp thời.
●Phần chân không:
(1) Palăng hút sử dụng máy bơm chân không cánh quay không dầu của Đức, với công suất bơm 8m3 / h, độ chân không lớn trên 85%, tiết kiệm năng lượng, nhỏ gọn và nhẹ, không cần bảo trì, v.v.;
(2) Toàn bộ thiết bị được trang bị 6 giác hút chân không, hấp phụ đa điểm để đảm bảo tấm có thể duy trì mức độ cao trong quá trình xử lý mà không bị nghiêng;
(3) Vật liệu của cốc hút là cao su nitrile, có đường kính 360mm, dầu (benzen), bền, kháng axit và kiềm, đồng thời có thể hấp phụ hiệu quả với FRP để tạo ra cốc hút đơn thực sự.Lực hút lớn lý thuyết = diện tích hiệu dụng (sản phẩm vật lý * hệ số) * áp suất tính toán (0,6bar);(0,18 * 0,18 * 3,14) * 0,6 * 10000 = 610,416, tương đương 610,4Kg.Theo hệ số an toàn 4 lần, lực hút thực tế cho phép của cốc hút là 610,4 / 4 = 152,6Kg.Tổng lực hút của 6 cốc hút là 600kg.Lưu ý: Lực hút chân không nêu trong bảng trên được tính dưới độ chân không 60%.Trong điều kiện làm việc bình thường, độ chân không của hệ thống có thể đạt hơn 85%;
(4) Cảm biến áp suất chân không của thương hiệu Panasonic Nhật Bản, và mức áp suất báo động được cài đặt là 60% chân không;
(5) Mỗi cốc hút được trang bị một van bi bằng tay để điều khiển việc đóng mở, đảm bảo rằng cùng một thiết bị có thể được áp dụng cho các thông số kỹ thuật khác nhau của tấm;
(6) Phần trên và phần dưới của thanh hút được trang bị một lò xo.Khi tấm không phẳng, lò xo đóng vai trò như một bộ đệm để làm cho tấm hút được căng đều, để đảm bảo sự an toàn và chắc chắn của tấm hút.
● Nhìn chung
2. Theo thiết kế hệ thống chân không DIN EN 13155 của Liên minh Châu Âu cho địa điểm lắp đặt tường rèm tòa nhà ngoài trời.
3. Xử lý ngang, lật điện và xử lý dọc.
4. Thiết kế linh hoạt, có thể được áp dụng để xử lý các kích thước khác nhau của FRP.
