Thông tin chi tiết sản phẩm:
|
| Tên: | hồ sơ uốn máy | Hệ thống: | PLC PLC |
|---|---|---|---|
| Tốc độ: | 1M / 20S | Chiều rộng miếng đệm nhôm: | 6A-27A |
| Lỗi góc: | ≤ ± 1 | Lỗi kích thước: | ≤ ± 0,5mm |
| Cung cấp không khí: | .650,65MPa | ||
| Điểm nổi bật: | Máy uốn thanh tự động PLC,máy uốn nhôm 27A |
||
Máy uốn thanh tự động LJZW 2020A Chất lượng tốt và hiệu quả sản xuất cao
Ứng dụng
Máy uốn spacer tự động là một thiết bị đặc biệt để chế tạo khung nhôm bằng kính cách nhiệt, thay thế cho công nghệ chế tạo truyền thống.Thiết bị này có thể tạo ra nhiều khung nhôm đa giác lồi bằng một dải nhôm trong một lần, do đó tăng cường độ bền của khung nhôm, làm cho hiệu quả bịt kín của kính cách nhiệt tốt hơn.
We có đặc biệt hệ thống mềm có thể avôid 120mm để giảm chất thải.Ví dụ: nếu chiều dài của miếng vải hình tam giác là 60mm, khi chương trình tính toán góc vuông, sẽ có một miếng vải hình tam giác.Khi bạn bắt đầu uốn cong khung hình chữ nhật, trước tiên bạn cần vận chuyển 120mm, sau đó cắt 120mm, sau đó đạp bàn đạp để uốn khung, vì vậy bạn sẽ lãng phí 120mm.

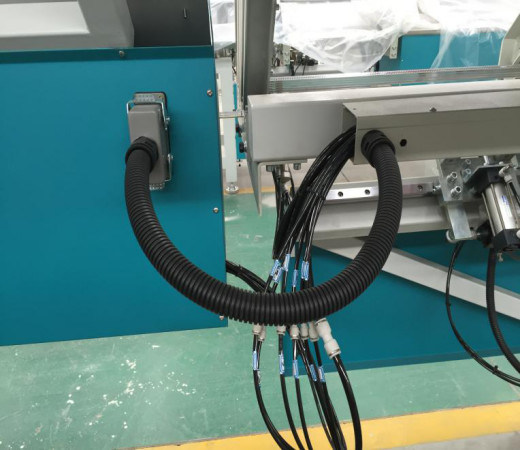

Chi tiết thiết bị
Áp dụng hệ thống điều khiển PLC của Siemens Có 4 servo servo, Áp dụng 12 bộ giá đỡ có thể lưu trữ các kích thước khác nhau của các miếng đệm.Sử dụng servo của Siemens để thay đổi các giá đỡ khác nhau.
Tự động cắt và nạp miếng đệm nhôm, khung đệm hình cong liên tục Tự động tránh góc kết nối trong khi uốn và cắt. Máy lấy miếng đệm từ trên xuống thay vì lấy miếng đệm từ dưới lên, giải quyết vấn đề đảo ngược kiểu cũ. Sử dụng công nghệ máy tính công nghiệp. có thể nhận ra bản vẽ tại chỗ của công nhân trên máy tính công nghiệp và trực tiếp bẻ cong đồ họa đã vẽ. Thiết bị cầm tay máy đặc biệt được sử dụng để uốn cong khung hình lớn
Chức năng nhập USB, đọc tệp định dạng excel trực tiếp, v.v. (Không bắt buộc)Kết nối với, hệ thống ERP (Tùy chọn)Có thể uốn cong miếng đệm nhôm, Technoform, Alupro, Thermix, miếng đệm ấm (Swisspacer) và sthép không đau ( Ôiptional) và như thế.Đầu tiên đặt phần mũi vào vị trí, điều chỉnh mức độ.Sau đó di chuyển giá đỡ đến đầu bên trái của phần mũi, khoảng cách 40-50mm.Kết nối nguồn điện và nguồn không khí, và đặt một phần của dải nhôm thẳng 1300-1500mm vào rãnh vật liệu tương ứng của phần bên trái và bên phải, và điều chỉnh Góc dưới của giá vật liệu để làm cho nó lắp ghép gọn gàng.
| Kích thước tối đa | 2000mm * 2000mm (2500mm * 2500mm) |
| Kích thước tối thiểu | 250mm * 200mm |
| Chiều rộng miếng đệm nhôm | 5,5-27mm |
| Lỗi kích thước | ± 0,5mm |
| Lỗi góc | ± 1º |
| Tốc độ xử lý | ≤26s |
| Cung cấp không khí | .650,65MPa |
| Tổng công suất | AC220 / 380V 50Hz 2.5KW |
| Kích thước | 10500mm * 2200mm * 2600mm |
| TÊN | NHÃN HIỆU | TÊN | NHÃN HIỆU |
| PLC | SIÊU SINH | Bộ ba | Đài Loan AIRTAC |
| Thiết bị điện hạ thế | SIÊU SINH | Hình trụ | Đài Loan AIRTAC |
| Động cơ servo | NHẬT BẢN | Van điện từ | Đài Loan AIRTAC |
| Trình điều khiển servo | NHẬT BẢN | Chuyển đổi quyền lực | Đài Loan |
| Rơle | NHẬT BẢN | MÀN HÌNH CẢM ỨNG | Đài Loan WEINVIEW |
| cảm biến | TỰ ĐỘNG HÀN QUỐC | HƯỚNG DẪN | Đài Loan TBI |
