Thông tin chi tiết sản phẩm:
|
Tên sản phẩm: | Máy uốn tự động Spacer | Kiểu: | LJZW2020 |
---|---|---|---|
Max. Tối đa bending size kích thước uốn: | 2000mm * 2000mm | Min. Tối thiểu bending size kích thước uốn: | 250mm * 200mm |
Chiều rộng miếng đệm nhôm: | 5,5-27mm | Lỗi kích thước: | ± 0,5mm |
Lỗi góc: | ± 1º | ||
Điểm nổi bật: | Miếng đệm kính inox 27mm,máy mài cạnh kính PLC |

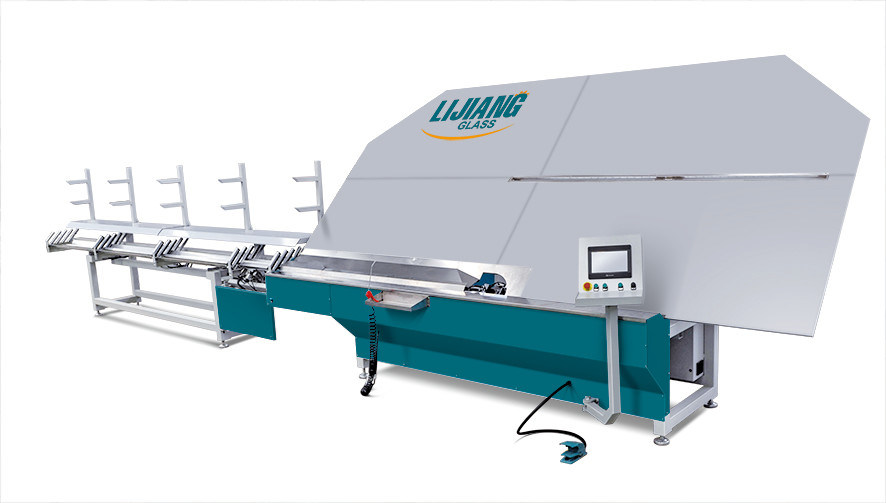

Áp dụng hệ thống điều khiển PLC của Siemens Máy uốn cong tự động LJZW2020
Máy uốn nhôm tự động được điều khiển bởi PLC.Theo chế độ của
đầu vào dữ liệu tương tác giữa người và máy trên màn hình cảm ứng, cơ sở có thể nhận được mong đợi
dữ liệu tham số trong các thông số kỹ thuật khác nhau của khung nhôm hình chữ nhật, hoặc lồi
dữ liệu cạnh và góc của đa giác bao gồm phần hình vòng cung hoặc mặt bích thẳng không hơn
hơn 8 cạnh.Đồng thời, có được số lượng khung nhôm được yêu cầu
được xử lý, cũng như thông số của các thiết bị điều khiển khác đang hoạt động chính xác,
mà về cơ bản đáp ứng các hình dạng cần thiết của kính cách nhiệt hiện tại.

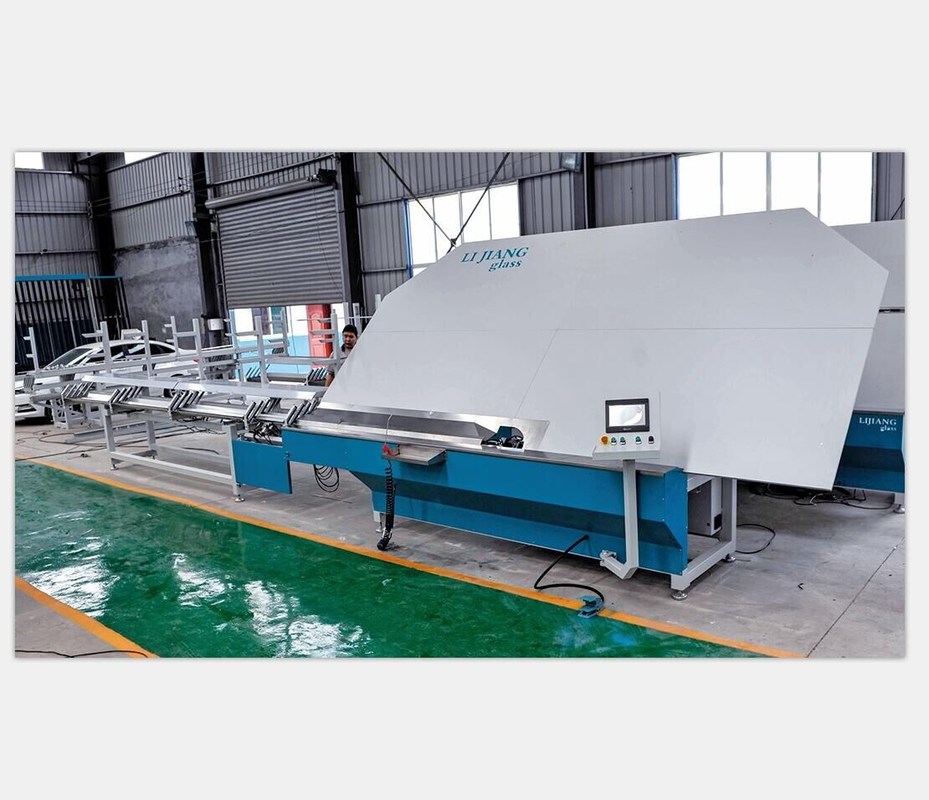

Thân máy uốn
Thân máy uốn được cấu tạo gồm thân và khung, khung nhôm backp
làn đường, hệ thống cho ăn tự động, hệ thống cho ăn bằng servo, cơ chế ngắt tự động,
hệ thống uốn tự động, hệ thống điều khiển điện, hệ thống điều khiển điện, tủ điều khiển
và chạm vào giao diện người-máy.
thân và khung của máy 2. bảng nối đa năng khung nhôm 3. hệ thống cấp liệu tự động 4.
Hệ thống cấp liệu bằng servo 5. cơ chế ngắt tự động 6. hệ thống uốn tự động 7.
hệ thống điều khiển điện 8. hệ thống giao diện người-máy
(1) Thân và khung của máy: với tư cách là người vận chuyển toàn bộ bộ phận và bộ phận hỗ trợ
lắp đặt máy uốn;áp dụng cách hàn.
(2) Bảng nối đa năng khung nhôm: sử dụng bảng nhiều lớp công nghiệp được sử dụng trong quy trình
hình thành khung nhôm để đặt ra mặt phẳng của dải nhôm.Toàn diện
cấu trúc có thể xoay và rơi trên đế, để thuận tiện cho việc cố định
phương tiện vận chuyển đường dài;
(3) Hệ thống kết nối đường ống tự động: hệ thống bao gồm các thành phần định vị chung
và các thành phần định vị dải nhôm.Khi kết thúc miếng đệm nhôm đạt đến
tín hiệu, hệ thống kết nối đường ống sẽ tự động xác định vị trí kết thúc của miếng đệm nhôm
và chờ miếng đệm nhôm tiếp theo kết nối;
Uốn thép không gỉ ( Không bắt buộc)
Uốn ấm miếng đệm (Không bắt buộc)
Thiết bị tại Đức
Tối đakích thước uốn | 2000mm * 2000mm |
Tối thiểukích thước uốn | 250mm * 200mm |
Chiều rộng miếng đệm nhôm | 5,5-27mm |
Lỗi kích thước | ± 0,5mm |
Lỗi góc | ± 1º |
Tốc độ xử lý | 17s |
Cung cấp không khí | .650,65MPa |
Tổng công suất | AC220 / 380V 50Hz 2.5KW |
Kích thước | 10500mm * 2200mm * 2600mm |
TÊN | GỐC | NHÃN HIỆU |
PLC | nước Đức | SIEMENS |
Trình điều khiển servo | nước Đức | SIEMENS |
Động cơ servo | nước Đức | SIEMENS |
Thành phần điện áp thấp | nước Đức | SIEMENS |
Bộ ba | Đài Loan | AIRTAC |
Hình trụ | Đài Loan | AIRTAC |
Rơle | Nhật Bản | OMron |
cảm biến | HÀN QUỐC | Ô TÔ |
Màn hình cảm ứng | Đài Loan | TRANG WEB |
Hướng dẫn | Đài Loan | TBI |
Van điện từ | Đài Loan | AIRTAC |
Chuyển đổi quyền lực | Đài Loan | CÓ XU HƯỚNG |
