Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy đùn butyl | Kiểu: | LJTB01 |
|---|---|---|---|
| Áp lực ép: | 10-18mpa | Nhiệt độ: | 110 ~ 140 ℃ |
| Độ dày keo: | 0,3-0,5MM | Chiều rộng keo: | 3,5mm |
| Điểm nổi bật: | 47m / Min đùn máy phủ,sơn đôi máy kính |
||

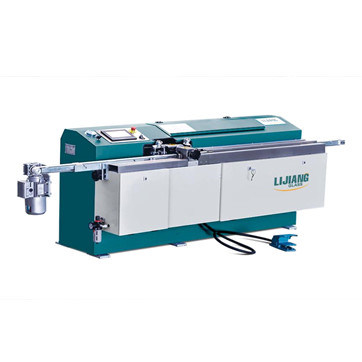

Máy đùn Butyl dùng cho kính cách nhiệt có tốc độ phủ nhanh, có thể lên tới 47m / phút
1. Tổng quan sản phẩm và các thông số
Máy đùn butyl mới là thiết bị cần thiết để sản xuất khung nhôm
loại kính cách nhiệt, thậm chí nó là cần thiết cho sản xuất máy ép phẳng kính cách nhiệt dọc
line. Butyl được dán trên cả hai mặt của khung nhôm bằng máy đùn butyl mới,
là chất bịt kín đầu tiên cho thủy tinh cách nhiệt.Vì vậy, chất lượng của butyl trực tiếp quyết định chất lượng của
kính cách nhiệt và sử dụng cuộc sống.
1.1 Tổng quan về sản phẩm
Thiết bị được điều khiển bởi chương trình PLC, có thể tự động và hoàn thành chính xác chức năng dán,
nhà khai thác chỉ cần để hỗ trợ các khung nhôm, những người khác (kẹp lăn, chuyển giao và vv)
được tự động hoàn thành bằng cách thiết lập chương trình.Thiết bị này phù hợp cho vuông, hình chữ nhật,
hình, hồ quang và các loại khung nhôm.Đường kính trong của xi lanh butyl là 200mm, tối đa
có thể tải butyl của Φ195 * 250mm (7kg).
1.1.1 Mô tả cấu trúc
Thiết bị chứa 9 phần, như thể hiện trong Hình 1.1: tương ứng bao gồm đơn vị chuyển giao 1
, hệ thống thủy lực 2, hệ thống con lăn 3 (con lăn áp lực tuyến tính 1, con lăn áp lực tuyến tính2 và hồ quang
con lăn áp lực), Nozzle đơn vị 4, độ dày đơn vị đo lường 5], ép đơn vị 6, khí nén
hệ thống 7, hệ thống điều khiển 8 và đơn vị rack 9.
đơn vị chuyển giao bao gồm động cơ kiểm soát tần số, thắt lưng và ròng rọc đai.Phạm vi chạy
tốc độ cho đai là 5 ~ 47m / phút;chiều cao của chùm có thể được điều chỉnh bằng bánh xe tay, xác định vị trí
ở phía bên trái của máy (xem từ hình 1.2), sau khi điều chỉnh độ cao phù hợp, vui lòng
siết chặt vít trước và sau.Cấu trúc của phần này là đơn giản và có thể dễ dàng điều chỉnh, nó
cũng có một cách nhanh chóng tốc độ truyền, ổn định và đáng tin cậy để hoạt động.
Trong điều kiện bình thường, điều hành một cách độc lập có thể hoàn thành dán butyl trên hai bên của nhôm
khung trong phạm vi kích thước 2000 * 2000 mm.Khi kích thước là hơn 2000 mm, nên được thực hiện
bởi hai người.Người vận hành hỗ trợ nên cách xa băng chuyền hơn 200mm, theo thứ tự
để tránh sự nguy hiểm của kẹp và sự tham gia trong vành đai.
Teflon Belt
Sử dụng đai không dính, giữ tốc độ phủ nhanh, tiết kiệm rất nhiều butyl.
Crossbeam điều chỉnh cấu trúc
Crossbeam điều chỉnh cấu trúc kiểm soát chiều cao lan rộng.
Hội chợ triển lãm Bắc Kinh
Thiết bị này đã được trưng bày tại triển lãm Bắc Kinh vào tháng 5 năm 2017. Nó thu hút nhiều người nhìn.
| Áp lực ép | 10-18MPa |
| Nhiệt độ | 110 ~ 140 ℃ |
| Chiều rộng miếng đệm nhôm | 4-30mm |
| Tốc độ | 0-47m / phút |
| Đường kính xi lanh butyl | 200mm |
| Cung cấp không khí | 0,4m³ / phút |
| Áp suất không khí | ≥0,6MPa |
| Tổng công suất | 415v 50 hz 3 cụm từ |
| Kích thước | 2950 × 890 × 1004mm (L × W × H) |
| Cân nặng |
750kg |
| Tên | Nhãn hiệu | Nguyên |
| PLC | KINCO | Trung Quốc |
| Van | HAWE | tiếng Đức |
| Thiết bị điện hạ thế | SIEMENS | tiếng Đức |
| Hệ thống tăng áp thủy lực và khí nén | Tối đa hóa | tiếng Đức |
| Bộ chuyển đổi tần số | KINCO | Trung Quốc |
| Thành phần khí nén (xi lanh / van) | NGHỆ THUẬT | Đài Loan |
| Van xả nhanh / Máy tạo chân không | SMC | Nhật Bản SMC |
| Đèn du lịch | OMron | Nhật Bản |
| Cáp quang | OMron |
Nhật Bản |
