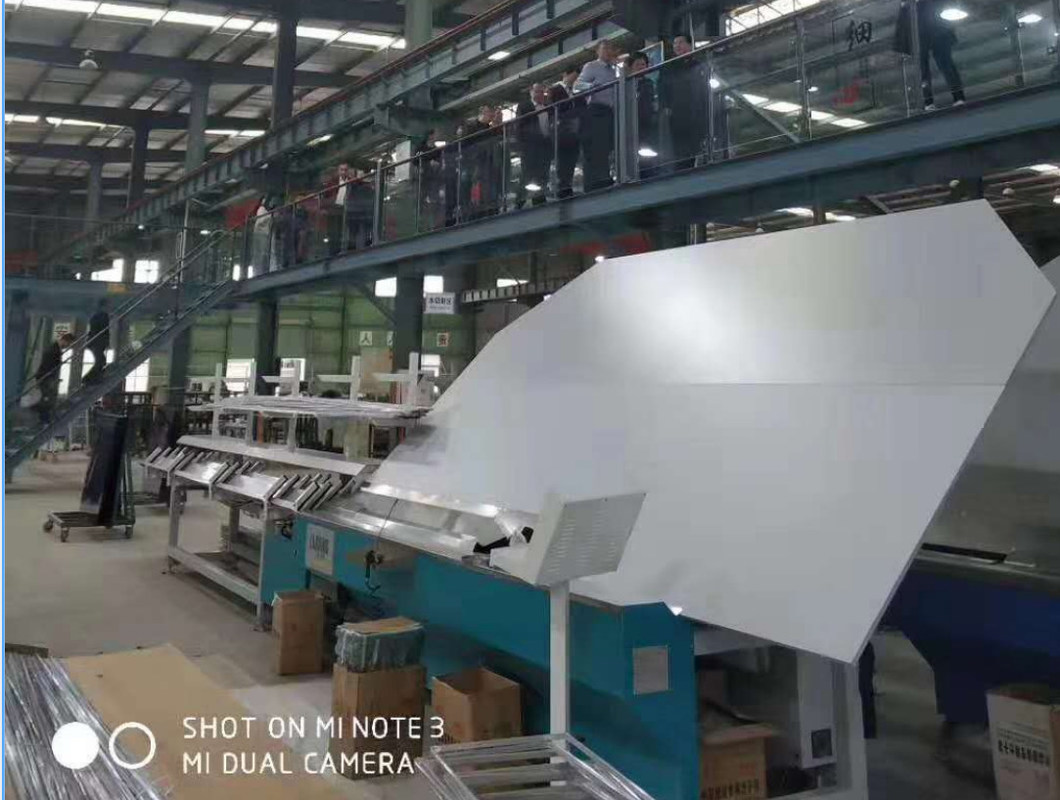

Máy uốn kim loại 5,5Mm đến 26,5Mm

Máy uốn nhôm tự động Spacer với kích thước miếng đệm từ 5,5Mm đến 26,5Mm

At present, the insulating glass is widely used in construction, transportation and other fields because of its good heat insulation and sound insulation effect. Hiện nay, kính cách nhiệt được sử dụng rộng rãi trong xây dựng, giao thông và các lĩnh vực khác vì khả năng cách nhiệt và cách âm tốt. Aluminum frame for insulating glass is an important part of insulating glass. Khung nhôm cho kính cách nhiệt là một phần quan trọng của kính cách nhiệt. Aluminum frame can be produced with hollow aluminum strip with square section as raw material by aluminum strip bending machine. Khung nhôm có thể được sản xuất với dải nhôm rỗng với tiết diện vuông làm nguyên liệu bằng máy uốn dải nhôm.

Therefore, aluminum strip bending machine is the main equipment for aluminum frame production. Do đó, máy uốn dải nhôm là thiết bị chính để sản xuất khung nhôm. However, at the upper corner of the exterior wall of many residential or commercial buildings, for safety or beauty reasons, arc-shaped hollow glass needs to be installed, which requires the shape of aluminum frame and glass to match, and aluminum frame also needs to be bent into arc. Tuy nhiên, ở góc trên của bức tường bên ngoài của nhiều tòa nhà dân cư hoặc thương mại, vì lý do an toàn hoặc làm đẹp, cần lắp đặt kính rỗng hình vòng cung, đòi hỏi phải có hình dạng của khung nhôm và kính phù hợp, và khung nhôm cũng cần được uốn thành hình vòng cung. In order to make the hollow aluminum strip and glass have a higher degree of fit, the bending shape of hollow aluminum strip is required to be regular and uniform, and the existing hollow aluminum strip needs to be folded Bending machine can not meet this requirement, and the shape of hollow aluminum bar processed is irregular. Để làm cho dải nhôm rỗng và kính có độ phù hợp cao hơn, hình dạng uốn của dải nhôm rỗng được yêu cầu phải đều đặn và đồng đều, và dải nhôm rỗng hiện tại cần phải được gấp Máy uốn không thể đáp ứng yêu cầu này, và hình dạng của thanh nhôm rỗng được xử lý là không đều.

Tính năng chính

• Hệ thống điều khiển PLC Siemens 1200 với tốc độ làm việc nhanh

• 4 nhóm kho (2 hoặc 12 nhóm kho có thể là tùy chọn)

• Tự động cắt và nạp miếng đệm nhôm

• Tự động tránh các chân trong khi uốn và cắt

• Uốn cong khung đệm liên tục

• Miếng đệm nhôm có sẵn trong các kích cỡ 6A-27A

• Công cụ uốn khác nhau cho các kích thước khác nhau của miếng đệm

• Tạm dừng và Đặt lại thiết bị để xử lý lỗi thiết bị

• Miếng đệm nhôm uốn cong, thép không gỉ mịn, miếng đệm ấm

• Kết nối với hệ thống ERP (Tùy chọn)

• Chức năng nhập USB, đọc tệp định dạng excel trực tiếp

• Tự động khoan lỗ để đổ khí argon (Tùy chọn)

• Chức năng mã in Spacer (Tùy chọn)

• Chức năng in nhãn dán (Tùy chọn)

• Bending shape frame. • Khung hình uốn. Using circle wheel device to bend circle frame or frame with circle corners. Sử dụng thiết bị bánh xe vòng tròn để uốn cong khung hình tròn hoặc khung với các góc tròn. Min R60, Max R150, spacer sizes: 6A – 16A). Kích thước tối thiểu R60, Max R150, miếng đệm: 6A - 16A). Different sizes of aluminum bars require different size tools(Optional) Kích thước khác nhau của thanh nhôm yêu cầu các công cụ kích thước khác nhau (Tùy chọn)

Tính năng chính

• Nó được sử dụng để cắt dải nhôm

• Được phép cắt nhiều miếng đệm, giữ hiệu quả cao

Thông số kỹ thuật

Mô hình tiện ích nhằm mục đích cung cấp một máy uốn thanh nhôm rỗng, có thể nhanh chóng xử lý các thanh nhôm rỗng với hình dạng đều đặn và đồng đều.

Mục đích trên của mô hình tiện ích được hiện thực hóa thông qua các sơ đồ kỹ thuật sau:

Một máy uốn dải nhôm rỗng bao gồm chân đế, khung, cơ cấu truyền động và cơ chế xử lý, chân đế được cố định ở phần dưới của khung, cơ chế xử lý bao gồm quay ít nhất hai bánh xe điều khiển hai bên một bên của khung và xoay một bánh xe ép được bố trí trực tiếp phía trên khe hở của các bánh xe điều khiển liền kề, bánh xe điều khiển và bánh xe ép tạo thành một kênh dải nhôm hình chữ Y và cơ chế truyền dẫn Cơ chế truyền được kết nối với trục của bánh xe điều khiển và điều khiển vòng quay đồng bộ của bánh xe điều khiển.
