Máy cách nhiệt tự động / Máy nạp kính CNC trên máy cắt kính

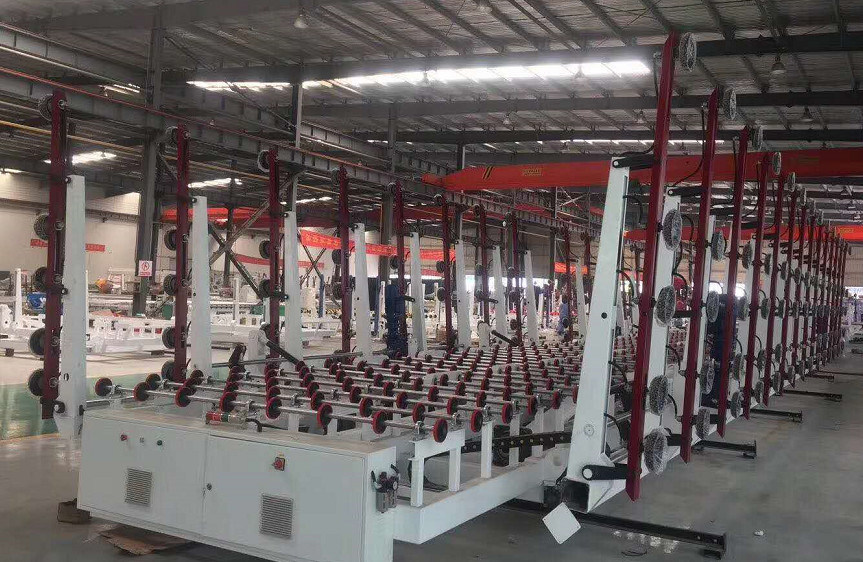

Máy nạp kính trên máy cắt kính

1. Nguyên tắc làm việc cơ bản:

Nó chủ yếu được sử dụng để tải kính tự động. Sau khi đặt kính vào vị trí được chỉ định và đưa ra tín hiệu tải, cánh tay lớn quay lên khoảng 95 độ thông qua cơ chế lật, và toàn bộ máy bắt đầu di chuyển về phía trước. Khi thiết bị cảm ứng trên cánh tay nhỏ chạm vào kính, toàn bộ máy dừng bước và kính được hút bởi ống hút thông qua hệ thống chân không trên kính, động cơ nâng cánh tay nhỏ nâng kính lên và lùi khoảng 80 mm. Động cơ đi bộ rút lui và cánh tay lớn rơi xuống. Khi cánh tay đòn được đặt đúng vị trí, cốc hút dưới kính bắt đầu thổi. Khi cánh tay nhỏ rơi xuống, kính rơi trên bánh xe băng tải. Cuối cùng, kính được chuyển đến bàn cắt bằng bánh xe băng tải.

2. Thành phần thiết bị:

Nó chủ yếu bao gồm cơ chế khung, cơ chế quay vòng, cơ cấu nâng mút, cơ cấu đi bộ trục X, cơ chế đi bộ trục Y, cơ chế vận chuyển, hệ thống điều khiển mạch chân không và khí và hệ thống điều khiển điện.

3. Các bước làm việc chi tiết ::

Toàn bộ quá trình làm việc có thể được thực hiện bằng điều khiển tự động PLC hoặc điều khiển thủ công. Chế độ thủ công chủ yếu phù hợp để điều chỉnh và bảo trì thiết bị. Mỗi hành động có thể được hoàn thành độc lập hoặc có thể được sử dụng cho công việc bình thường. Sau khi đưa ra tín hiệu tải (thủ công và tự động), cánh tay quay lên khoảng 95 độ thông qua cơ chế lật và toàn bộ máy bắt đầu di chuyển về phía trước. Khi thiết bị cảm ứng trên cánh tay chạm vào kính, toàn bộ máy dừng lại. Hệ thống chân không hoạt động, kính được hút bởi ống hút thông qua hệ thống chân không. Khi áp suất chân không đạt đến áp suất cài đặt, bơm chân không dừng lại. Cơ cấu thanh kết nối kính thiên văn của máy hút nâng mặt sau kính lên 80 mm thông qua động cơ nâng tay. Dừng lại khoảng 1,5 giây để đảm bảo kính được hút lên, cánh tay lớn được điều khiển bởi một động cơ để đảo ngược kính với con lăn truyền. Cốc hút dưới kính bắt đầu thổi và cơ chế thanh kết nối bằng kính thiên văn làm cho cốc hút và kính rơi cùng một lúc. Khi kính rơi trên con lăn băng tải, cánh tay nhỏ tiếp tục rơi, kính được tách ra cốc hút và băng tải bắt đầu gửi tấm kính đến đầu trước của máy tải và dừng tại điểm tín hiệu. Sau đó, toàn bộ khung sẽ tự động di chuyển để tìm vị trí 0 và dừng lại. Chờ tín hiệu từ bàn cắt, kính có thể được gửi đến bàn cắt với tốc độ tương đương với băng chuyền trên máy cắt. Sau khi kính được gửi ra, tự động lặp lại chu trình làm việc. Máy có thể chọn bất kỳ vị trí nào theo độ dày kính yêu cầu.

4. Cấu hình cơ khí:

1. , Xích bánh xích lật: được gia cố chống mài mòn chính xác cao;
2. , Con lăn truyền tải: Vật liệu PU;
3. , Cốc hút chân không: Vật liệu cao su Nitril (Cấu trúc hấp phụ kép)
4. , Bộ giảm tốc: Bangfeili / zhongdai
5. , Bộ giảm tốc X & Y aixs: Bangfeili / zhongdai
6. , Hộp giảm tốc: Bangfeili / zhongda
7. , Giảm tốc nâng Sucker: Sankai / zhongyan
8. , Bơm chân không: Jiuxin

5. Cấu hình thiết bị điện:

1), Bộ điều khiển PLC: Delta;

2), Bộ biến tần: Delta;

3), Màn hình cảm ứng: Delta;

4), Công tắc tơ: Schneider;

5), Bộ ngắt mạch: Chint,;

6), Chuyển mạch cung cấp điện: Delta;

7), Máy biến áp điều khiển: Chint,;

8), Van điện từ chính: Airtac;

9), Công tắc quang điện: Guangchuan / puruide / aotongmike

10) Công tắc lân cận: Guangchuan / puruide / aotongmike

Lưu ý: Tùy thuộc vào ngày giao hàng và cải tiến kỹ thuật, công ty sản xuất có quyền thay thế các bộ phận của cùng một thương hiệu.

6. Thông số kỹ thuật :

7. Mô tả kỹ thuật :

1) Hệ thống báo động: với thiết bị phát hiện chân không đáng tin cậy, xuất hiện tình huống bất thường có thể là báo động và hiển thị tự động, có thể được sử dụng để kiểm soát khi bất thường và được xác nhận Báo động chân không khi bất thường và bảo đảm dưới kính ở trạng thái chân không; Khi dừng khẩn cấp để đảm bảo các ống hút chân không trong kính ở trạng thái chân không, tránh Tránh làm hỏng kính do thời gian ngừng hoạt động bất thường;

2) Mẫu hoạt động: thiết bị có chế độ tự động và chế độ thủ công hai chức năng để lựa chọn, vận hành thuận tiện và trực quan;

3) Giao diện vận hành: Màn hình cảm ứng LCD, màn hình Trung Quốc, thao tác thuận tiện;

4) Khung chính và kết cấu thép đều sử dụng liên kết hợp chất ống hình chữ nhật chất lượng quốc tế và lắp ráp bu lông; Độ dày ống thép hình chữ nhật: trên 3-8mm

5) Vật liệu của máy đã bị lão hóa, bề mặt đã được công nghệ loại bỏ rỉ sét để loại bỏ các vết gỉ và lớp oxit bề mặt, lớp dưới cùng đã được phun sơn lót epoxy cao cấp và bề mặt đã được phun sơn cao cấp sơn ô tô cấp.
