Thông tin chi tiết sản phẩm:
|
Tên sản xuất: | Dây chuyền gia công kính hai lớp | Ứng dụng: | Xử lý kính dán hai / ba / bước |
---|---|---|---|
Kích thước kính tối đa: | 2500mm * 3500mm / 3300 * 7000mm | Kích thước kính tối thiểu: | 400mm * 280mm |
Tốc độ giặt: | 2-10m / phút | tốc độ làm việc: | 45 m / phút |
Điểm nổi bật: | Máy làm kính hai lớp 45 m / phút,Máy làm kính hai lớp Argon Gas,Máy làm kính hai lớp Argon Gas |

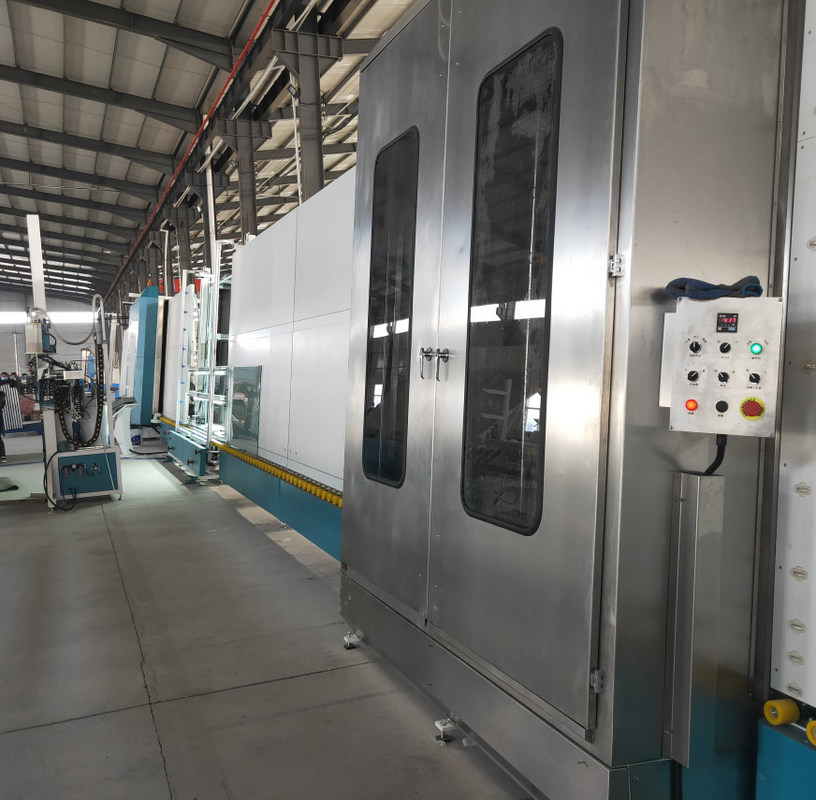

Dây chuyền xử lý kính hai lớp tự động với nạp khí Argon
Các tính năng hiệu suất chính:
• Dòng có 7 phần:
01 phần chuyển khoản;
02 máy giặt;
03 đoạn xả;
04 phần kiểm tra và lắp đặt;
05 phần chuyển nhượng;
06 bộ phận ép và chiết rót;
07 phần xả.
• Hệ thống điều khiển PLC, giao diện màn hình cảm ứng
• Sử dụng động cơ servo Siemens
• Áp dụng cho sản xuất kính đôi, kính ba
Các chức năng tùy chọn:
• Kính bậc với các cạnh tùy chọn
• Kính định hình
• Nạp khí argon tự động
• Công nghệ nổi trên không để chuyển kính
Để ngăn kính không bị nhiễm bẩn bởi bánh xe và để lại dấu vết để nâng cao chất lượng sản xuất IG.
Thông số kỹ thuật
Tối đakích thước kính | 2500mm * 3500mm |
Kích thước kính tối đa để nạp khí | 2500mm * 3200mm |
Tối thiểu.kích thước kính | 280mm * 450mm |
Độ dày kính | 3-15mm |
Độ dày kính cách nhiệt | 60mm |
Tốc độ rửa kính | 2-10m / phút |
Tốc độ băng tải kính | 45m / phút |
Bàn chải giặt | 3 cặp bàn chải mềm có lông 0,1mm |
Cung cấp nước | Tiêu thụ nước: 0,5t / h độ dẫn: 40μs / cm |
Cung cấp không khí | Lưu lượng: 0,8m / phút |
Áp suất không khí | ≥0,8MPa |
Tổng công suất | 3P 380V 50HZ 40KW |
Kích thước | 23500 * 3500 * 3700mm |
Cân nặng | 6500kg |
Chi tiết chính của các tính năng nạp khí:
• Tự động nạp khí argon với hiệu quả bịt kín đáng kể, hàm lượng argon cao hơn
• Thiết lập các khu vực để lấp đầy các kích thước khác nhau của kính với phương pháp niêm phong tiếp theo giúp giảm mất argon
• Có thể cài đặt giá trị gas và hiển thị quá trình nạp gas trên màn hình cảm ứng
• Cảm biến phản ứng nhanh để kiểm soát vĩnh viễn quá trình nạp khí
• Nồng độ khí có thể đạt hơn 90%
• Không cần khoan lỗ trên khung đệm
• Khí tiêu chuẩn là khí Argon
TÊN | GỐC | NHÃN HIỆU |
Động cơ servo | nước Đức | SIEMENS |
PLC | nước Đức | SIEMENS |
Thiết bị điện hạ thế | nước Đức | SIEMENS |
Bộ chuyển đổi tần số | nước Đức | SIEMENS |
Chuyển động cơ | Đài loan | LINHAI |
Động cơ chổi than | Đài loan | LINHAI |
Máy bơm nước | Trung Quốc | LINGXIAO |
Hướng dẫn | Đài loan | HIWIN |
Các thành phần khí nén | Đài loan | AIRTAC |
Máy đo điện | Trung Quốc | MIRAN |
Công tắc quang điện | nước Đức | ĐAU ỐM |
Công tắc Micro | Đài loan | CÓ XU HƯỚNG |
Nút và đèn báo | Nước pháp | SCHNEIDER |
màn hình cảm ứng | Đài loan | WEINVIEW |
Rơ le trung gian | Nhật Bản | OMRON |
Dòng IG với nạp khí trực tuyến |
Máy niêm phong: Robot niêm phong tự động / Máy rải chất trám bằng tay với hai máy bơm cho chất trám silicone, polysulfide sealnats, chất bịt kín cấu trúc silicone, chất bịt kín Polyurethane.
1. 2000mm * 2500mm / 2500mm * 3500mm / 2500mm * 4000mm (Kích thước lớn có thể được lưu giữ)
2. Kính ba
3. Kính bậc (kính bậc 3 hoặc 4 mặt)
4. Kính định hình
5. Hai bộ bơm niêm phong với đầu dán kép
6. Màu sắc có thể được thay đổi
7. Chiều dài máy có thể thay đổi
8. Với chức năng quét mã
Có thể lựa chọn hệ thống cung cấp keo đơn / kép.Hệ thống cung cấp keo duy nhất được trang bị một bộ bơm A và bơm B, thích hợp cho một loại keo.Hệ thống cung cấp keo kép phù hợp với hai loại keo dán khác nhau.Chất bịt kín polysulfide, silicone, cấu trúc silicone và polyurethane đều thích hợp cho máy này.
• Điều khiển hệ thống servo Yaskawa Nhật Bản, 8 bộ hệ thống điều khiển servo, máy hàn kín hoàn toàn tự động và hiệu quả cao
• 4 phần, có thể chứa kính
• Áp dụng dây đai thời gian, chuyển giao trơn tru và vị trí chính xác
• Tự động sửa chữa các góc kính bằng cạp và con lăn
• Tự động đo kích thước kính, độ sâu keo (30mm)
• Mọi chức năng tự động đều hoạt động bằng tay
• Có thể sử dụng silicone, polysulfide và chất bịt kín cấu trúc silicone
• Đầu keo ở phía trước máy, dễ dàng cho việc phủ kính bước
• Có thể kết nối với dây chuyền gia công kính cách nhiệt
Đầu keo có thể ở phía trước máy, dễ dàng dán kính bậc và kết nối bằng đường IG
Tối đakích thước kính | 2500 * 4000mm |
Tối thiểu.kích thước kính | 400 * 300mm |
Độ dày kính | 12-50mm |
Tốc độ làm việc | 5-40m / phút |
Áp suất không khí | ≥0,6MPa |
Bóp áp lực | 32MPa |
Điện áp | 380V 15kw |
Kích thước tổng thể | 11000 * 2000 * 3500mm |
Các kỹ sư R&D của LIJIANHG có 10 đến 20 năm kinh nghiệm làm việc, các kỹ sư R&D của LIJIANG có những yêu cầu rất khắt khe về thiết bị kính cách nhiệt và theo đuổi việc gia công kính trở nên đơn giản và thông minh hơn.
Sản phẩm của LIJIANG GLASS chủ yếu bao gồm: dòng IG line;Dòng robot niêm phong tự động;Máy xóa mép phim Low-e;Dòng máy uốn spacer;Dòng máy đùn Butyl;Máy chiết rót hút ẩm và các loại máy thủy tinh cách nhiệt phụ trợ khác.Khoảng 20 sản phẩm được sử dụng rộng rãi trong ngành công nghiệp kính cách nhiệt tùy chỉnh, hợp kim nhôm công nghiệp, tường rèm tòa nhà, đường sắt tốc độ cao, thang máy và ngành quảng cáo.
Năm 2016, chúng tôi đã giành được danh hiệu Doanh nghiệp Hạt giống Vàng Tế Nam và được chính phủ trợ cấp nhờ chiếc máy đùn butyl hoàn toàn tự động đầu tiên được phát triển độc lập.
Năm 2018, chúng tôi đạt danh hiệu doanh nghiệp công nghệ cao cấp quốc gia.Trong giai đoạn này, chúng tôi đã hợp tác với nhiều trường đại học nổi tiếng và 53 Viện nghiên cứu của Bộ Công nghiệp bom mìn để phát triển các sản phẩm công nghệ cao.
