Thông tin chi tiết sản phẩm:
|
| Tên sản xuất: | Dây chuyền gia công kính cách nhiệt | Kích thước lấp đầy tối đa: | 2500mm * 7000mm |
|---|---|---|---|
| Nồng độ khí: | > 98% | Khí ga: | Khí argon |
| Sự bảo đảm: | 1 năm | Nhãn hiệu: | Kính Lệ Giang |
| Điểm nổi bật: | Máy làm kính kép 98%,Máy làm kính kép bằng khí Argon,Dây chuyền xử lý kính cách nhiệt bằng khí Argon |
||
Màn hình cảm ứng hoạt động thuận tiện Dây chuyền gia công kính cách nhiệt với 98% khí Argon nạp đầy

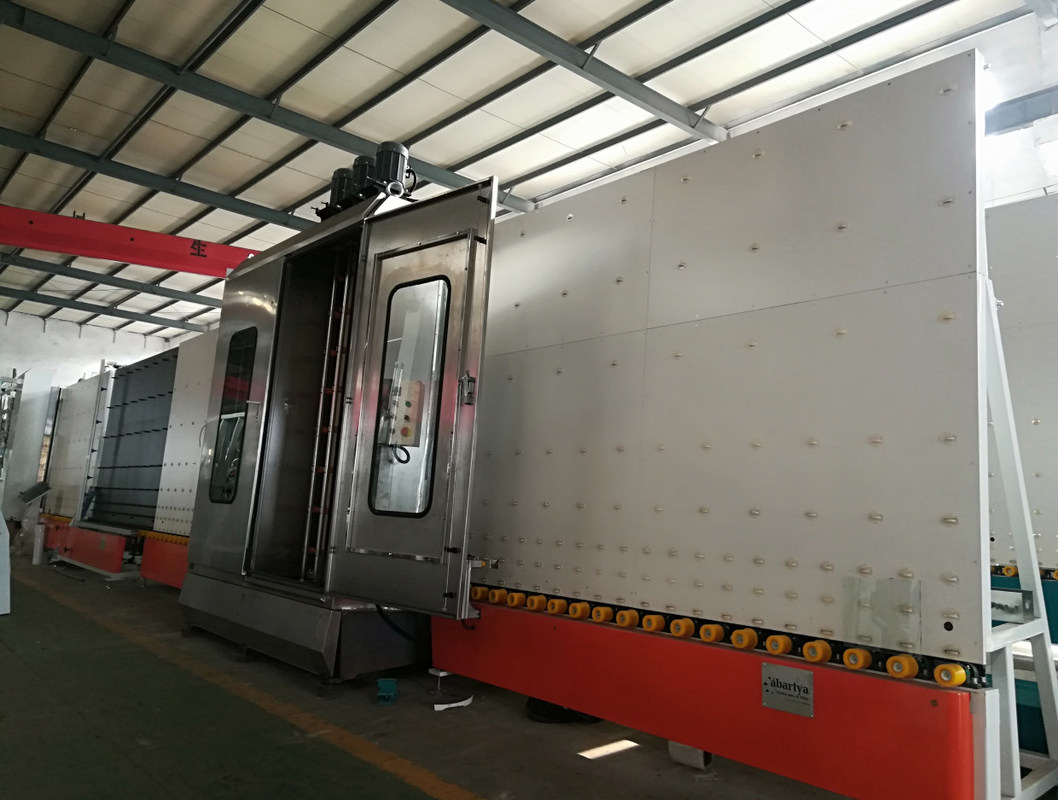

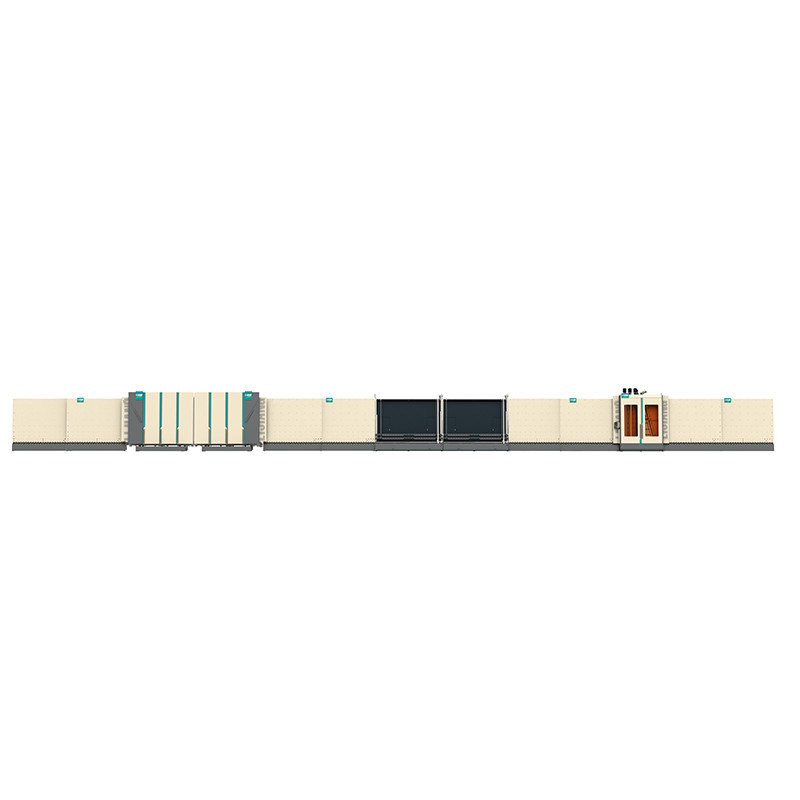

Dây chuyền sản xuất kính cách nhiệt đứng tự động LJBZ2570PG có các chức năng: rửa kính phẳng, lắp khung nhôm, ép kính cách nhiệt thông thường, ép kính cách nhiệt kép, ép kính cách nhiệt hai lớp ba lớp.
LJBZ2570PG là thiết bị đặc biệt để sản xuất kính cách nhiệt băng nhôm, có ưu điểm là kích thước nhỏ, hiệu suất đáng tin cậy, hiệu quả cao và bảo trì thuận tiện.
Đặc điểm chính của dây chuyền sản xuất kính cách nhiệt kích thước Jumbo
● Giao diện màn hình cảm ứng, hệ thống điều khiển PLC Siemens của Đức
● Tự động nhận dạng kính tráng và kính Low-E
● Máy giặt sử dụng vật liệu SS và thiết bị chống thấm nước
Bể chứa nước với hệ thống điều khiển nhiệt độ và xả nước tự động
● 3 cặp bàn chải mềm có thể làm sạch kính Low-E trực tuyến và ngoại tuyến
● Cài đặt tự động khởi động và dừng quạt
● Hệ thống sưởi ấm không khí
● Hệ thống giảm tiếng ồn
● Hiển thị trực tuyến tốc độ giặt
● Tấm áp suất có thể điều chỉnh, giữ cho bề mặt tấm áp thẳng
● Phương thức kết nối phích cắm hàng không
Thích hợp để sản xuất kính cách nhiệt ba lớp và kính cách nhiệt hình dạng đặc biệt
● Làm việc ngắt quãng thông minh để tiết kiệm năng lượng
Thông số chính của dây chuyền gia công kính cách nhiệt tự động
| Nguồn cấp | Vôn | 380 |
| Tần số | 60 | |
| Tổng công suất | kW | ≈42 |
| Tốc độ giặt | m / phút | 2 ~ 10 |
| Tốc độ làm việc tối đa | m / phút | 45 |
| Kích thước kính tối thiểu | mm | 450 × 280 |
| Kích thước kính tối đa | mm | 2500 × 7000 |
| Độ dày kính rửa | mm | 3 ~ 15 |
| Độ dày kính cách nhiệt tối đa | mm | 60 |
| Chiều cao băng tải | mm | 500 |
| Tổng lượng khí tiêu thụ | L / phút | 1500 |
Máy gia công kính cách nhiệt sử dụng hệ thống điều khiển Siemens, được trang bị màn hình cảm ứng độ phân giải cao, người vận hành có thể sửa đổi các thông số làm việc của dây chuyền sản xuất bất cứ lúc nào và có thể hiển thị rõ ràng trạng thái của từng tín hiệu đầu vào và đầu ra, thuận tiện cho công việc thường xuyên bảo dưỡng máy.
LJBZ2570Phần Bốc xếp PG.
LJBZ2500PG không thích hợp với kính hình cánh cung hoặc kính xoắn, vì mặt phẳng trong phần được ép là không thay đổi.
LJBZ2500PG là một máy ép với một loại công nghệ lạm phát mới.Thiết bị này phù hợp với máy ép kính công nghệ cao của nhiều loại khí khác nhau hoặc khí hỗn hợp.Bởi vì trước khi mỗi khí hoặc hỗn hợp được đổ đầy thủy tinh cách nhiệt, hệ thống điều khiển sẽ phát hiện loại khí cài đặt trước (bao gồm cả tỷ lệ trộn của khí hỗn hợp) và tốc độ dòng chảy.
Bộ phận ép và bơm kính LJBZ2500PG thích hợp để ép các bộ kính cách nhiệt kép hoặc các bộ kính cách nhiệt ba lớp cùng một lúc.Máy này có thể ép tất cả các loại kính phẳng (bao gồm cả kính tráng và kính dán).
LJBZ2500PG có thể được sử dụng để đo trực tuyến nồng độ khí của kính cách nhiệt.Thiết bị đo phía trước thiết bị có thể đo chính xác kích thước và độ dày của kính và tính toán lượng khí cần thiết.
LJBZ2500PG có thể ép khí đồng thời vào hai đơn vị thủy tinh rỗng có chiều dài dưới 1.5m, giúp cải thiện đáng kể hiệu quả sản xuất, đặc biệt là đối với thủy tinh có chiều dài dưới 1.5m.
Những đặc điểm chính
• Hai miếng kính cách nhiệt được tạo áp suất và thổi phồng cùng một lúc, và mỗi miếng kính cách nhiệt chứa hơn 90% khí argon
• Ép hai miếng IGU cùng một lúc có thể ngăn chặn tốt hơn sự biến dạng của phần được ép.Mỗi kính đôi 1m * 1m có thể đạt đến 27 giây, giúp cải thiện đáng kể hiệu quả công việc
• Dây chuyền xử lý IG tốc độ cao, được cấp bằng sáng chế của Trung Quốc vào năm 2019
• Từ bộ phận vận chuyển đến bộ phận ép, mỗi bộ phận được tách ra
• Thích hợp cho sản xuất hàng loạt trong nhà máy.Tốc độ siêu nhanh
• Giải quyết vấn đề robot niêm phong chờ làm việc.Một nhân viên cài đặt hai khung đệm cho hai IGU
• Hệ thống ERP tự động đo kích thước kính và dán nhãn (dán nhãn trước và sau khi ép) (tùy chọn)
Thông số kỹ thuật
| Tối đakích thước kính | 2500mm * 7000mm |
| Kích thước kính tối đa để nạp khí | 2500mm * 7000mm |
| Tối thiểu.kích thước kính | 280mm * 450mm |
| Độ dày kính | 3-15mm |
| Độ dày kính cách nhiệt | 60mm |
| Tốc độ rửa kính | 2-10m / phút |
| Tốc độ băng tải kính | 45m / phút |
| Bàn chải giặt | 3 cặp bàn chải mềm có lông 0,1mm |
| Cung cấp nước | Tiêu thụ nước: 0,5t / h độ dẫn: 40μs / cm |
| Cung cấp không khí | Lưu lượng: 0,8m / phút |
| Áp suất không khí | ≥0,8MPa |
| Tổng công suất | 3P 380V 50HZ 54,5KW |
| độ dày kính phẳng | 3-30mm |
Các sản phẩm khác của LIJIANG GLASS
Máy chiết rót khí Argon với màn hình cảm ứng
Máy chiết rót khí argon này là máy chiết rót thủ công, nhưng nó có màn hình cảm ứng để hiển thị giá trị khí argon là bao nhiêu.Và máy chiết rót này có thể đặt giá trị khí bạn muốn nạp vào kính cách nhiệt.
Các loại máy chiết rót khí argon
Máy nạp khí argon thủ công chung & máy nạp khí argon nhanh mới
Hướng dẫn sử dụng kính cách nhiệt Máy chiết rót khí Argon để nạp khí Argon
Loại máy chiết rót kính cách nhiệt thông minh LJCJ02 là thiết bị chuyên dụng để chiết rót kính cách nhiệt.Thiết bị bằng máy vi tính và được nhập từ cảm biến để tạo thành một hệ thống điều khiển vòng kín, mức độ thiết bị thông minh cao, điều khiển chính xác, có thể điều chỉnh nồng độ khí nén, hiệu suất sạc cao, vận hành đơn giản.Điều cần thiết là phải cải thiện hơn nữa hiệu suất của thiết bị thủy tinh rỗng.
1. Tính năng chính
• Nó được sử dụng để điền Argon vào thủy tinh cách nhiệt
• Hiệu quả cao, được phép cho bốn mảnh IGU
• Khi xăng đầy, nó sẽ báo động và tự động dừng
• Có thể thiết lập và hiển thị dữ liệu về giá trị khí
2. Thông số kỹ thuật và ngày kỹ thuật:
| Mục | Giá trị |
| Nguồn cấp | AC220 V 50Hz |
| 0,5kw | |
| Kích thước đường viền | 600X400X1210mm |
| Trọng lượng tịnh của máy | 40kg |
3. Cơ cấu chính của sản xuất
Máy nạp khí bao gồm các bộ phận dạng cây.Có gas nạp, kiểm soát và phát hiện.Phần khí nạp chủ yếu bao gồm mạch đầu ra, mạch hồi lưu và van điều khiển.Phần bộ điều khiển chủ yếu bao gồm màn hình cảm ứng, công tắc chọn nhóm khởi động, nút điều khiển, bộ điều khiển và chuông báo động.Phần phát hiện chủ yếu bao gồm cảm biến.
4. Các điều kiện sử dụng
1. Nguồn khí argon: áp suất 0,2Mpa.
Nguồn máy nén khí: áp suất 0,4Mpa.
Việc sử dụng môi trường: 0 ~ 40 ℃, không ngưng tụ, bảng điều khiển và hộp điều khiển không thể có nước xâm nhập.
5.Trước khi lạm phát để điều chỉnh các thông số kỹ thuật
5.1 Điều chỉnh lưu lượng argon qua van điều khiển trên bảng điều khiển, điều chỉnh lưu lượng argon, argon càng nhỏ thì lưu lượng thủy tinh càng nhỏ, có thể cải thiện độ chính xác của hệ thống điều khiển và ngăn ngừa kính vỡ;tốt nhất là giảm lưu lượng ngay từ đầu, Khi người vận hành có thể vận hành, tăng dần lưu lượng khí để tăng tốc độ nạp, nâng cao hiệu quả công việc, nhưng lưu lượng khí phải được điều chỉnh ở mức tối thiểu trong giai đoạn đầu sử dụng, và sau đó tăng dần, nhưng không thể điều chỉnh tốc độ nạp quá nhanh, nếu không sẽ làm hỏng không khí và argon Khoang kính rỗng của lớp ngăn cách làm giảm nồng độ khí và độ chính xác của việc phát hiện nồng độ khí.
5.2 Cài đặt áp suất lạm phát: để tránh áp suất lạm phát cao quá mức gây hỏng kính hai lớp.Chúng ta cần làm cho áp suất làm việc 0,2mpa, điều chỉnh van giảm áp argon trong bảng điều khiển xuống 0,1-0,2mpa, và trong trường hợp, làm cho nguồn khí của máy nén khí 0,4mpa.
Đặt giới hạn trên và giới hạn dưới của áp suất theo kích thước của kính cách nhiệt và tỷ lệ trượt giá.Khi kính hai lớp có kích thước lớn hơn 1,5m × 1,5m, nguồn khí của máy nén khí được điều chỉnh thích hợp đến giá trị lớn hơn.
Sáu, cài đặt và điều chỉnh
6.1 Thiết bị được đặt ổn định và cần chú ý để tránh làm hỏng bộ điều khiển và hệ thống điều khiển.
6.2 Kết nối ổ cắm điện, giao diện không khí chính, đường ống đầu ra và đường ống hồi.
5.Cài đặt và điều chỉnh
5.1 Thiết bị được đặt thuận lợi, chú ý tránh rơi rớt làm hư hỏng bộ điều khiển và hệ thống điều khiển.
5.2 Kết nối ổ cắm điện, giao diện tổng không khí, đường ống ra và đường ống hồi.
7.Trước lạm phát để điều chỉnh các thông số kỹ thuật
7.1 Điều chỉnh tốc độ dòng argon qua van điều khiển trên bảng điều khiển.Argon càng nhỏ thì tốc độ dòng thủy tinh càng nhỏ.Điều này có thể cải thiện độ chính xác của hệ thống điều khiển và ngăn ngừa kính bị vỡ;tốt nhất là giảm tốc độ dòng khí ngay từ đầu, Khi người vận hành có thể vận hành, tăng dần lưu lượng khí để tăng tốc độ nạp và nâng cao hiệu quả công việc, nhưng lưu lượng khí phải được điều chỉnh ở mức tối thiểu trong giai đoạn đầu sử dụng, và sau đó tăng dần, nhưng không thể điều chỉnh tốc độ nạp quá nhanh, nếu không sẽ làm hỏng không khí và khí argon Khoang kính rỗng của lớp ngăn cách làm giảm nồng độ khí và độ chính xác của việc phát hiện nồng độ khí.
7.2 Cài đặt áp suất lạm phát: Để tránh áp suất lạm phát cao quá mức gây hỏng kính hai lớp.Chúng ta cần làm cho áp suất làm việc 0,2mpa, điều chỉnh van giảm áp argon trong bảng điều khiển xuống 0,1-0,2mpa, và trong trường hợp, làm cho nguồn khí của máy nén khí 0,4mpa.
Đặt giới hạn trên và giới hạn dưới của áp suất theo kích thước của kính cách nhiệt và tỷ lệ trượt giá.Khi kính hai lớp có kích thước lớn hơn 1,5m × 1,5m, nguồn khí của máy nén khí được điều chỉnh thích hợp đến giá trị lớn hơn.
