Dây chuyền sản xuất kính cách điện PLC Máy xếp hàng tự động Máy dỡ hàng giàn

Máy xếp dỡ tự động và máy xếp dỡ giàn cho dây chuyền kính cách nhiệt

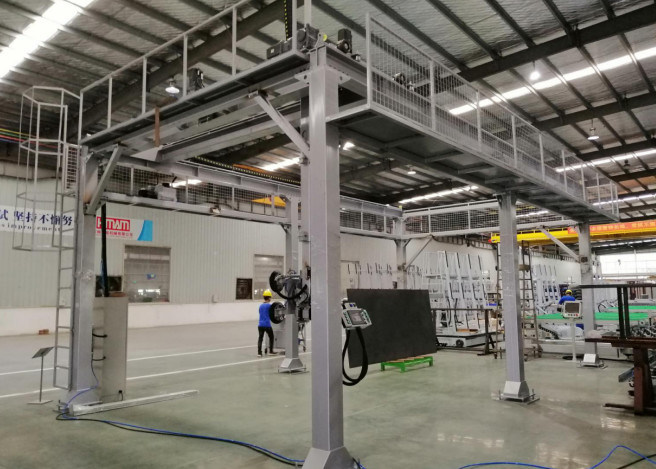

Hệ thống xếp dỡ giàn LJAXP4025 cho dây chuyền xử lý kính cách nhiệt
TÔI. Mục tiêu kỹ thuật chính
1. Kích thước kính tối đa: 4000x2500mm
Kích thước kính tối thiểu: 1200 * 1000mm
Tổng giác hút, một bên: Đường kính 250mm;8 cái
2. màu sắc: Để được xác nhận.
3. Nguồn điện: 380V 50HZ, 3 pha — ĐỂ ĐƯỢC XÁC NHẬN
4. Cấp khí nén: 5—7bar, 30L / phút;
5. Công suất cài đặt: ≈10kw




II. Hiệu suất kỹ thuật:

1. Toàn bộ khung chính của thiết bị sử dụng nhóm ống thép hình chữ nhật chất lượng đạt tiêu chuẩn quốc gia được hàn và lắp bulong.
2. Điều khiển chương trình sử dụng bộ điều khiển lập trình SIMENS nhập khẩu, được trang bị bảng điều khiển cảm ứng.
3.Máy được thiết kế với vẻ ngoài ngắn gọn và phù hợp với nhà máy hiện đại với các dấu hiệu an toàn và tham khảo tiêu chuẩn Euro IEC từ thiết kế cho đến khi sản xuất và lắp đặt.
4. áp dụng hệ thống điều khiển vòng kín hoàn toàn để định vị chính xác cho máy và chạy ổn định.
5. điều khiển toàn bộ kỹ thuật số với vị trí chính xác và tính linh hoạt nhanh chóng;Tất cả tốc độ có thể được điều chỉnh theo tốc độ dây chuyền sản xuất.
6.Chuyển động Trục X và Y và chức năng nâng lên & xuống của bộ nâng cốc hút sẽ được điều khiển bởi động cơ Servo. Hệ thống cốc hút có thể nâng lên và hạ xuống, di chuyển tới và lui, di chuyển từ trái sang phải, có thể xoay 90 độ.
7.Cần trục giàn hoạt động với bộ nâng cốc hút chân không và nó có thể xử lý trọng lượng tối đa 1000KG bao gồm trọng lượng kính và trọng lượng bộ nâng cốc hút.
8. Thời gian chu kỳ không tải: ≤60S.Đây là không bao gồm thời gian mà người vận hành kiểm tra kính vv.


Danh sách các bộ phận điện của bảng



LJASP3525 Bàn xếp kính thẳng đứng

AHiệu suất kỹ thuật:

1. Nó thông qua điều khiển PLC Mitsubishi, màn hình cảm ứng 10 inch. Hệ thống động lực sử dụng 3 ổ động cơ servo, rất dễ vận hành. Cách lắp kính thông thường là đặt, đưa lên / xuống;
2.Đai V có thể tự động điều chỉnh đến vị trí trung tâm của độ dày kính; Động cơ điều khiển trục vít của bánh răng giảm tốc để điều chỉnh đai V. Cảm biến dịch chuyển cảm ứng điểm ban đầu và di chuyển trên rãnh lót;
3. Đầu máy tự động nâng lên theo chiều cao kính, nếu kích thước kính quá nhỏ thì không cần nâng lên; động cơ servo truyền động bánh răng giảm tốc bằng nhông xích trên rãnh lót để làm cho đầu máy nâng lên / xuống, để nó có thể chính xác chiều cao cần thiết;
4. Bộ phận vận chuyển tự động chuyển kính đến vị trí trung tâm của giá đỡ mút. Động cơ servo dẫn động bánh răng giảm tốc bằng nhông xích trên rãnh lót để vận chuyển kính đến vị trí trung tâm của bộ phận hút;
5.Giá đỡ mút có thể tự động điều chỉnh lên / xuống theo chiều dài và chiều rộng của kính; Khi kính đạt đến vị trí cần thiết, giá đỡ sẽ lùi lại phía sau;Hai xi lanh không khí truyền động liên kết bốn thanh để làm cho tấm chủ động di chuyển trước / sau, do đó nó có thể đảm bảo tính đồng bộ song song.
6.Người hút hít vào, duỗi thẳng, hai tay duỗi thẳng để đạt áp suất âm cho trước, áp kế âm có tác dụng bảo vệ, tránh kính bị vỡ trong trường hợp lọt khí.
7. Máy có thể tiết kiệm lao động 2-3 người và nâng cao hiệu quả làm việc lên gấp 2 lần
8.Bộ hút lên / xuống, mút trước / sau, vận chuyển vành đai V được điều khiển bằng động cơ servo, nó có thể được đặt ở vị trí chính xác;












Là nhà sản xuất máy thủy tinh cách nhiệt chuyên nghiệp ở Trung Quốc, ngoại trừ vật liệu như sàng Moleculaer và miếng đệm bằng nhôm và chất bịt kín.Chúng tôi rất giỏi trong việc nghiên cứu và sản xuất dây chuyền sản xuất kính cách nhiệt tự động theo chiều dọc, máy xóa kính cường lực low-e thẳng đứng, dây chuyền sản xuất kính cách điện rô bốt tự động, v.v.
