Thông tin chi tiết sản phẩm:
|
tên sản xuất: | Dây chuyền gia công kính cách nhiệt tự động | Kích thước nạp khí tối đa: | 2500*3200mm |
---|---|---|---|
Đăng kí: | Kính đôi, Kính ba | Điều khiển: | điều khiển PLC |
Độ dày kính cách nhiệt: | 60mm | động cơ: | simens |
hàm lượng khí: | >90% | ||
Điểm nổi bật: | Dây chuyền gia công kính cách nhiệt IG,Dây chuyền gia công kính cách nhiệt bằng khí Argon,Thiết bị chế tạo kính hai lớp tự động |
Mô tả dây chuyền gia công kính cách nhiệt tự động
Mục đích chính của dây chuyền gia công kính cách nhiệt là tạo ra chất lượng cao, cung cấp cho khách hàng công nghệ sản xuất mới nhất, nâng cao hiệu quả sản xuất, tiết kiệm chi phí sản xuất và mang lại lợi ích tối đa.
Những đặc điểm chính:
• Gia công kính cách nhiệt có 7 bộ phận: 01 bộ phận chuyển giao;02 máy giặt;03 đoạn xả;04 phần kiểm tra và lắp đặt;05 bộ phận chuyển giao;06 bộ phận ép và chiết rót;07 phần xả
• Sử dụng động cơ servo Siemens
• Hệ thống điều khiển PLC, giao diện màn hình cảm ứng
• Áp dụng cho sản xuất kính đôi, kính ba
• Bậc kính có gờ tùy chọn và kính định hình
Chi tiết giới thiệucủa dòng Kính cách nhiệt
•01chuyển khoảntiết diện
Tự động phát hiện phim Low-e ngoại tuyến,Cơ chế phát hiện lớp phủ
•02rửamáy móc
Ưu điểm :
• Sử dụng 3Cặp chổi lông mềm 0.1mm, có thể rửa kính low-e
• Giặt trước(Không bắt buộc)
• Dao khí có thể tự động điều chỉnh độ rộng của dao khí theo độ dày
• Dao khí mới sử dụng nhôm định hình (Duckbill Air Knife), kích thước lỗ thoát khí được điều chỉnh bằng mỏ vịt nhôm định hình.Điều này có thể giảm số lượng vít điều chỉnh, đảm bảo rằng mỗi vít không bị lỏng và tránh tiếng vang của dao khí.
• Hộp thao tác có hiển thị tốc độ giặt, hiển thị chính xác tốc độ giặt (8-10m)
• Hệ thống tự động kiểm soát nhiệt độ bình chứa nước, hệ thống bổ sung nước
• Hệ thống giảm thanh Châu Âu
• Chất liệu thép không gỉ
•03 phần xả
• Kính bảo quản
•04 phần kiểm tra và lắp đặt
Thật dễ dàng để kiểm tra và lau kính.Cấu trúc mới của phần này được thay đổi thành cấu trúc nâng chùm trong (xà kép).
•05 phần chuyển khoản
• Có thể sử dụng tùy theo nhu cầu thực tế khi làm việc. Tự động đo độ dày kính.
•06 phần ép và chiết rót
Thuận lợi:
• Kính cách nhiệt siêu dài (2500mm*3500mm) có thể nén hai lần
• Thông qua băng tải để chuyển kính, sử dụng động cơ servo để ép kính
• Tấm ép có thể mở ra để bảo trì dễ dàng
• Bảng ép với cấu trúc có thể điều chỉnh để đảm bảo tuổi thọ lâu dài
• Tự động nạp khí argon với hiệu quả làm kín đáng kể, hàm lượng argon cao hơn
• Cảm biến phản ứng nhanh để kiểm soát vĩnh viễn quá trình nạp khí
• Nồng độ khí có thể đạt trên 90%
• Đặt các vùng để lấp đầy kích thước kính khác nhau bằng phương pháp hàn kín tiếp theo giúp giảm thất thoát argon
• Có thể cài đặt giá trị gas và hiển thị quá trình nạp gas trên màn hình cảm ứng
• Không cần khoan lỗ trên khung đệm
• Khí tiêu chuẩn là khí Argon
•07 phần xả
• Kính bảo quản
• Có thể kết nối với máy niêm phong
Các thông số kỹ thuật
tối đa.kích thước kính | 2500mm * 3500mm |
Kích thước kính tối đa để nạp gas | 2500mm * 3200mm |
tối thiểukích thước kính | 280mm*450mm |
Độ dày kính | 3-15mm |
Độ dày kính cách nhiệt | 60mm |
Tốc độ rửa kính | 2-10m/phút |
tốc độ băng tải kính | 45m/phút |
bàn chải giặt | 3 cặp cọ lông mềm 0.1mm |
Cung cấp nước | Lượng nước tiêu thụ:0.5t/h độ dẫn điện:40μs/cm |
Cung cấp không khí | Lưu lượng: 0,8m/phút |
Áp suất không khí | ≥0,8MPa |
Tổng công suất | 3P 380V 50HZ 40KW |
Kích thước | 23500*3500*3700mm |
Cân nặng | 6500kg |
Thông số điện
TÊN | NGUỒN GỐC | THƯƠNG HIỆU |
động cơ servo | nước Đức | SIEMENS |
plc | nước Đức | SIEMENS |
Thiết bị điện hạ thế | nước Đức | SIEMENS |
bộ chuyển đổi tần số | nước Đức | SIEMENS |
chuyển động cơ | Đài Loan | LINH HẢI |
động cơ chổi than | Đài Loan | LINH HẢI |
máy bơm nước | Trung Quốc | LINGXIAO |
Hướng dẫn | Đài Loan | HIWIN |
linh kiện khí nén | Đài Loan | MÁY BAY |
máy đo điện | Trung Quốc | MIRAN |
công tắc quang điện | nước Đức | ĐAU ỐM |
Công tắc vi mô | Đài Loan | CÓ XU HƯỚNG |
Nút và đèn báo | Pháp | SCHNEIDER |
màn hình cảm ứng | Đài Loan | WEINVIEW |
Rơle trung gian | Nhật Bản | OMRON |

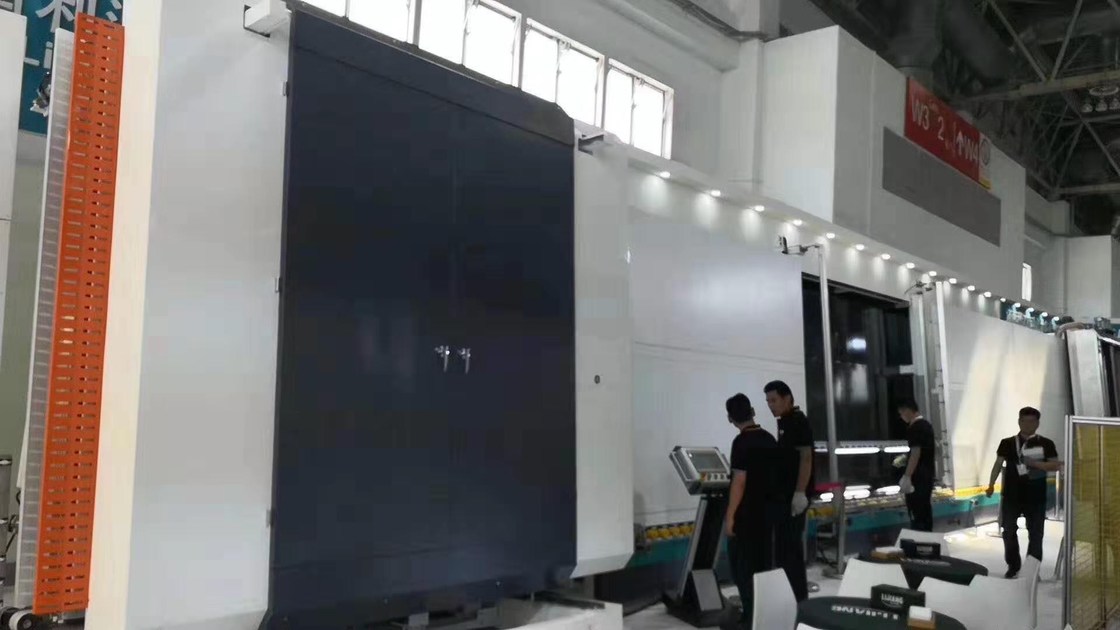

Dòng IG với nạp gas trực tuyến |
