Thông tin chi tiết sản phẩm:
|
Tên: | bàn cắt kính | Độ dày kính: | 3 - 19mm |
---|---|---|---|
Cắt chính xác: | ± 0,15 | Kích thước kính: | 2600 * 2000 |
Cắt nhanh: | 0-200m / phút | Điện áp cung cấp: | 380V / 50Hz |
Hệ thống servo: | Động cơ servo Yaskawa | ||
Điểm nổi bật: | Bàn cắt kính tự động 19mm,Gia công máy cắt kính cnc |
1. Thành phần thiết bị:
Bàn cắt kính tự động: Bao gồm cơ cấu khung, cơ chế gia công, cơ cấu dầm, cơ cấu dao cắt, cơ chế vận chuyển, cơ chế định vị quét quang điện và hệ thống điều khiển điện.

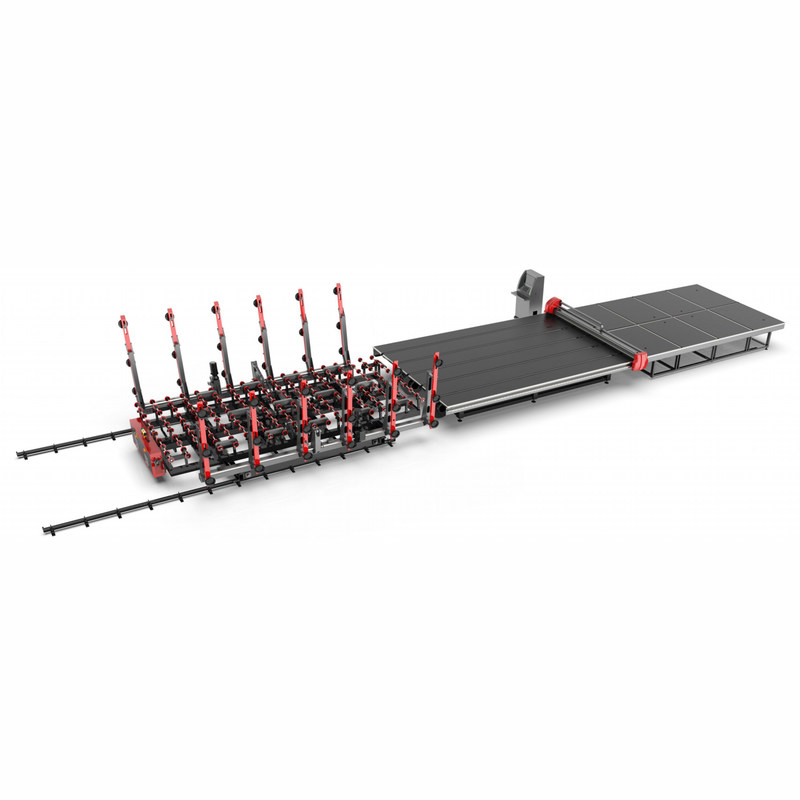

2.Mô tả máy cắt kính CNC
Nguyên lý làm việc của máy cắt kính CNC là truyền kính cắt bằng cách chuyển đai tới bàn làm việc, tự động nhập vị trí của kính thông qua hệ thống quét quang điện, và sau đó đầu cắt có bánh xe kim cương trên giá đỡ dao di chuyển dọc theo hướng X và Y kiểm soát, cắt tấm.Động cơ AC servo tiên tiến được sử dụng trong phần ổ đĩa, bộ điều khiển chuyển động CNC được sử dụng trong phần điều khiển của máy.
3. Các tính năng chính
1, Động cơ servo Ankawa tiên tiến của Nhật Bản được sử dụng trong bộ phận lái xe, giúp thiết bị trở nên đáng tin cậy, lỗi nhỏ và hiệu quả.
2, Thông qua việc phân tích phần mềm cấu trúc chuyên nghiệp, thiết bị đảm bảo sự ổn định, cân bằng động, độ bền cơ học để đạt được sự phù hợp hoàn hảo nhất và đảm bảo rằng cấu trúc của bảng không bị biến dạng.
3, Thiết bị có một chức năng thiết lập lại phím.Nó có thể hoàn thành tất cả các chuẩn bị trước khi bắt đầu tự động bằng cách nhấp vào màn hình cảm ứng, giúp cải thiện đáng kể hiệu quả công việc.
Van điện từ tỷ lệ 4 của Nhật Bản được sử dụng để cắt lúa.Áp suất được tự động điều chỉnh theo độ dày của kính.Đầu cắt xoay 360 độ, và dao cắt đệm trên và dưới cắt (mọi đường thẳng và tất cả các loại kính có hình dạng đặc biệt đều có thể được cắt chính xác).
5, Vật liệu khung gầm được hàn và hình thành bởi thép cầu phần mangan tiêu chuẩn quốc gia (Q345A) sau khi xử lý lão hóa.Các tính chất cơ học toàn diện, độ dẻo và tính hàn của loại thép này là tốt.Khung được xử lý toàn bộ, và độ ổn định và độ chính xác của thiết bị được cải thiện rất nhiều bằng cách xử lý lão hóa để đảm bảo tính ổn định của sản phẩm.Sau quá trình loại bỏ rỉ sét đặc biệt, các điểm gỉ bề mặt và lớp oxit được loại bỏ.Lớp sơn trên cùng được phun sơn lót epoxy cao cấp và lớp sơn trên cùng được phun sơn ô tô cao cấp.
5, Bố trí hợp lý các dây cáp và ống dẫn khí tích hợp và niêm phong hoàn toàn
6, Hướng dẫn tuyến tính im lặng tốc độ cao được áp dụng cho đường ray dẫn hướng, có độ chính xác cắt cao và độ ồn thấp.
7, Thiết bị băng tải, thiết bị truyền tự động đồng bộ, thuận tiện cho việc truyền trên và dưới bằng kính, điều chỉnh tốc độ chuyển đổi tần số, ổn định và dễ dàng tối ưu hóa tốc độ truyền
8, Đầu dao được trang bị chức năng bảo vệ dao.Nếu đầu dao rơi ra ngoài kính hoặc khe kính, chương trình sẽ tự động dừng lại, ngăn ngừa hiệu quả các bộ phận và kính.
9, Ổ đĩa tốc độ cao động cơ đôi (quán tính lớn Yaskawa servo) đảm bảo tốc độ cắt và lưu loát
11, Chức năng bù, bù lệch tâm dao, bù bù, bù sân
12, Thiết bị định vị, hệ thống định vị quét quang điện
4. Thông số kỹ thuật
Kích thước tối đa | 2600X2000mm |
Độ dày | 3 19mm |
Cắt chính xác | ± 0,15 |
Độ chính xác cắt của kính hình đặc biệt | ± 0,20 |
Cắt nhanh | 0-200m / phút |
Tốc độ truyền tải | 0-25m / phút |
Kích thước máy | 9600X2800X900 ± 20 mm |
Chiều cao bàn làm việc | 900mm ± 20 mm |
Cân nặng | 2600kg |
Tổng công suất của thiết bị | 5-8kw |
5. Phần mềm
1) Tất cả các loại bảo vệ: bao gồm giới hạn mềm và cứng, giới hạn áp suất máy cắt, kiểm soát dừng khẩn cấp bên ngoài, v.v.
2) Giao diện người máy đơn giản và hào phóng, việc điều chỉnh tham số đơn giản, các tham số cần được sửa đổi bởi các nhà khai thác là ít hơn, đơn giản và trực quan và yêu cầu đối với các nhà khai thác thấp.
3) Tốc độ chạy nhanh, chạy trơn tru, độ chính xác điều khiển cao, cấu trúc bộ điều khiển mô-đun;
4) Chế độ cắt đường ống, chế độ cắt định vị quang điện và chế độ cắt trực tiếp được đặt tự do thông qua các tùy chọn.Chế độ cắt tự động và chế độ vận hành không khí có thể được chuyển đổi bất cứ lúc nào trong quá trình xử lý.
5) Lập trình lồng thư viện đồ họa, chọn hình đặc biệt từ thư viện, thiết lập các tham số liên quan, số lượng xử lý, lồng tự động, tạo quỹ đạo xử lý;
6) Nhận nhiều loại tài liệu xử lý Siêu gói phần mềm, tệp AUTOCAD DXF, hệ thống có phần mềm chỉnh sửa đồ họa riêng (giống hệt như phương pháp chỉnh sửa của Paul);
7) Theo dõi thời gian thực và hiển thị đường dẫn xử lý, ghi lại kịp thời tọa độ chuyển động, trạng thái trục, trạng thái I / 0, tự động ghi lại chẩn đoán lỗi và báo động;
8) Lập trình lồng thư viện đồ họa, chọn hình dạng bất thường từ thư viện, thiết lập các tham số liên quan, số lượng xử lý, lồng tự động, tạo quỹ đạo xử lý;
9) Lưu trữ hoàn toàn kho dự trữ áp suất thủy tinh, một khi áp suất cắt của từng độ dày thông số kỹ thuật được nhập và lưu, nó có thể được gọi trực tiếp;
10) Chức năng định vị quang điện, theo vị trí thực tế và góc lệch, tự động điều chỉnh cắt;
11) Chức năng bù: bù lệch tâm dao, bù bù, bù sân;
12) Chức năng sắp xếp của các tệp lớp DXF, bao gồm điểm gần nhất, điểm vào hoặc theo màu đồ họa theo chiều kim đồng hồ, sắp xếp ngược chiều kim đồng hồ và các tùy chọn khác.Miễn phí chuyển đổi giữa cắt một pha và cắt hai chiều được thực hiện.
6.Hình tượng
Opti
2. Thành phần thiết bị:
Bàn cắt tự động: Nó bao gồm cơ cấu khung gầm, cơ cấu chùm tia, cơ chế gia công, cơ cấu dao cắt, cơ chế vận chuyển, cơ chế định vị quét quang điện và hệ thống điều khiển điện.
