2600 * 2000 Máy cắt kính CNC tự động cho dây chuyền cắt kính

2600 * 2000 Máy cắt kính CNC tự động cho dây chuyền cắt kính
2600 * 2000 Máy cắt kính CNC tự động cho dây chuyền cắt kính 2600 * 2000 Máy cắt kính CNC tự động cho dây chuyền cắt kính

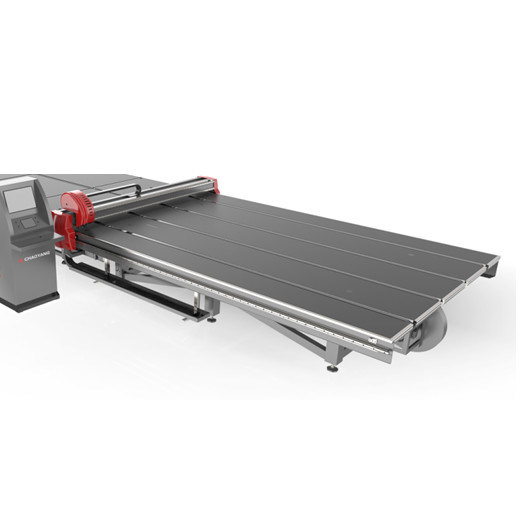

Hình ảnh lớn :  2600 * 2000 Máy cắt kính CNC tự động cho dây chuyền cắt kính

Thông tin chi tiết sản phẩm:
Nguồn gốc: JINAN, TRUNG QUỐC
Hàng hiệu: LIJIANG
Chứng nhận: CE
Số mô hình: CNC-2620
Thanh toán:
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: Negotiable
chi tiết đóng gói: Thùng đựng hàng
Thời gian giao hàng: 45days
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 40 bộ mỗi tháng

2600 * 2000 Máy cắt kính CNC tự động cho dây chuyền cắt kính

Sự miêu tả
Tên: Máy cắt kính Điện áp cung cấp: 380V / 50Hz
Hệ thống servo: Động cơ servo Yaskawa Kích thước kính: 2600 * 2000
Độ dày kính: 3 - 19mm Cắt chính xác: ± 0,15
Cắt nhanh: 0-200m / phút
Điểm nổi bật:

máy làm kính

,

máy thủy tinh hai lớp

Máy cắt kính tự động 2600 * 2000 CNC cho dây chuyền cắt kính

  1. Nguyên tắc cơ bản:

Its working principle is to convey the cut glass by conveying belt to worktable, automatically input the position of glass through photoelectric scanning system, and then the cutting head with diamond wheel on the cutter holder moves along X and Y directions respectively by program control,cutc the sheet. Nguyên lý làm việc của nó là truyền kính cắt bằng cách chuyển đai tới bàn làm việc, tự động nhập vị trí của kính thông qua hệ thống quét quang điện, và sau đó đầu cắt có bánh xe kim cương trên giá đỡ dao cắt di chuyển dọc theo hướng X và Y tương ứng bằng điều khiển chương trình, cutc tờ. CNC motion controller is used in the control part of the machine, and advanced AC servo motor is used in the drive part. Bộ điều khiển chuyển động CNC được sử dụng trong phần điều khiển của máy và động cơ AC servo tiên tiến được sử dụng trong phần ổ đĩa.

2600 * 2000 Máy cắt kính CNC tự động cho dây chuyền cắt kính 0

  1. Thành phần thiết bị:

Bàn cắt tự động: Nó bao gồm cơ cấu khung gầm, cơ cấu chùm tia, cơ chế gia công, cơ cấu dao cắt, cơ chế vận chuyển, cơ chế định vị quét quang điện và hệ thống điều khiển điện.

  1. Các bước làm việc chi tiết:

Tham khảo "Hướng dẫn sử dụng bàn cắt kính hoàn toàn tự động"

  1. Hiệu suất thiết bị:

1,The chassis material is welded and formed by the national standard manganese-containing section bridge steel (Q345A) after aging treatment. 1, Vật liệu khung gầm được hàn và hình thành bởi thép cầu có chứa mangan tiêu chuẩn quốc gia (Q345A) sau khi xử lý lão hóa. The comprehensive mechanical properties, plasticity and welding properties of this kind of steel are good. Các tính chất cơ học toàn diện, độ dẻo và tính hàn của loại thép này là tốt. The frame is processed as a whole, and the stability and accuracy of the equipment are greatly improved by tempering aging treatment to ensure the stability of the product. Khung được xử lý toàn bộ, và độ ổn định và độ chính xác của thiết bị được cải thiện rất nhiều bằng cách xử lý lão hóa để đảm bảo tính ổn định của sản phẩm. After special rust removal process, the surface rust spots and oxide layer are removed. Sau quá trình loại bỏ rỉ sét đặc biệt, các điểm gỉ bề mặt và lớp oxit được loại bỏ. The top coat is sprayed with high-grade epoxy primer and the top coat is sprayed with high-grade automobile paint. Lớp sơn trên cùng được phun sơn lót epoxy cao cấp và lớp sơn trên cùng được phun sơn ô tô cao cấp.
2, Thông qua việc phân tích phần mềm cấu trúc chuyên nghiệp, thiết bị đảm bảo sự ổn định, cân bằng động, độ bền cơ học để đạt được sự phù hợp hoàn hảo nhất và đảm bảo rằng cấu trúc của bảng không bị biến dạng.
3,The device has one key reset function. 3, Thiết bị có một chức năng thiết lập lại phím. It can complete all the preparations before starting automatically by clicking on the touch screen, which greatly improves the work efficiency. Nó có thể hoàn thành tất cả các chuẩn bị trước khi bắt đầu tự động bằng cách nhấp vào màn hình cảm ứng, giúp cải thiện đáng kể hiệu quả công việc.
4, Sắp xếp hợp lý các dây cáp và ống dẫn khí tích hợp và niêm phong hoàn toàn
5, Hướng dẫn tuyến tính im lặng tốc độ cao được áp dụng cho đường ray dẫn hướng, có độ chính xác cắt cao và độ ồn thấp.
6, Động cơ servo Ankawa tiên tiến của Nhật Bản được sử dụng trong bộ phận lái xe, giúp thiết bị trở nên đáng tin cậy, lỗi nhỏ và hiệu quả.
7,Japanese SMC proportional solenoid valve is used for cutting rice. 7, Van điện từ tỷ lệ SMC Nhật Bản được sử dụng để cắt lúa. The pressure is automatically adjusted according to the glass thickness. Áp suất được tự động điều chỉnh theo độ dày của kính. The cutter head rotates 360 degrees, and the upper and lower buffering cutter cuts (any straight line and all kinds of special shaped glass can be cut accurately). Đầu cắt xoay 360 độ, và dao cắt đệm trên và dưới cắt (mọi đường thẳng và tất cả các loại kính có hình dạng đặc biệt đều có thể được cắt chính xác).
8,The knife head is equipped with knife protection function. 8, Đầu dao được trang bị chức năng bảo vệ dao. If the knife head falls outside the glass or the glass gap, the program stops automatically, effectively preventing damage to parts and glass. Nếu đầu dao rơi ra ngoài kính hoặc khe kính, chương trình sẽ tự động dừng lại, ngăn ngừa hiệu quả các bộ phận và kính.
9, Ổ đĩa tốc độ cao động cơ đôi (quán tính lớn Yaskawa servo) đảm bảo tốc độ cắt và lưu loát
10, Thiết bị băng tải, thiết bị truyền tự động đồng bộ, thuận tiện cho truyền trên và dưới bằng kính, điều chỉnh tốc độ chuyển đổi tần số, ổn định và dễ dàng tối ưu hóa tốc độ truyền
11, Thiết bị định vị, hệ thống định vị quét quang điện
12, Chức năng bù, bù lệch tâm dao, bù bù, bù sân

  1. Cấu hình cơ khí:
  1. , Vòng bi chính NSK: NSK
  2. , Hướng dẫn: FUJUN;
  3. , Giá / Bánh răng: RUIAN;
  4. , Bánh xe / giá đỡ dao: Bowler, Đức;
  5. , Bảng: Nỉ công nghiệp nhập khẩu;
  6. , Bảng bảng: bảng mật độ cao không thấm nước;
  1. Cấu hình điện:
  1. Điện áp nguồn: 380V / 50HZ (trường hợp đặc biệt có thể được thiết kế theo yêu cầu của khách hàng)
  2. Gas source pressure: 0.6-0.8 Mpa; Áp suất nguồn khí: 0,6-0,8 Mpa; (User provided) (Người dùng cung cấp)
  3. Hệ thống servo: động cơ servo Yaskawa
  4. Chuyển đổi: Delta
  5. Hộp giảm tốc: Sankai / Zhongyan
  6. Van tỷ lệ: SMC
  7. Van điện từ chính: Airtac
  8. Bộ điều khiển chuyển động: GUGAO / OPTIMA
  9. Rơle trung gian: Hequan / Puruide
  10. Công tắc tơ AC: Schneider
  11. Bộ ngắt mạch động cơ: Schneider
  12. Công tắc không khí: Trịnh Đài
  13. Công tắc lân cận: Guangchuan / puruide / aotongmike

Lưu ý: Tùy thuộc vào ngày giao hàng và cải tiến kỹ thuật, công ty sản xuất có quyền thay thế các bộ phận đã mua của cùng một thương hiệu.

  1. Thông số kỹ thuật
Kích thước tối đa2600X2000mm
Độ dày3 19mm
Cắt chính xác± 0,15
Độ chính xác cắt của kính hình đặc biệt± 0,20
Cắt nhanh0-200m / phút
Tốc độ truyền tải0-25m / phút
Kích thước máy9600X2800X900 ± 20 mm
Chiều cao bàn làm việc900mm ± 20 mm
Cân nặng2600kg
Tổng công suất của thiết bị5-8kw
  1. Phần mềm:

Bộ điều khiển chuyển động:

1) Tốc độ chạy nhanh, chạy trơn tru, độ chính xác điều khiển cao, cấu trúc bộ điều khiển mô-đun;

2) Giao diện người máy đơn giản và hào phóng, việc điều chỉnh tham số đơn giản, các tham số cần được sửa đổi bởi các nhà khai thác là ít hơn, đơn giản và trực quan và yêu cầu đối với các nhà khai thác thấp.

3) Pipeline cutting mode, photoelectric positioning cutting mode and direct cutting mode are set freely through options. 3) Chế độ cắt đường ống, chế độ cắt định vị quang điện và chế độ cắt trực tiếp được đặt tự do thông qua các tùy chọn. The automatic cutting mode and air operation mode can be switched at any time during the processing. Chế độ cắt tự động và chế độ vận hành không khí có thể được chuyển đổi bất cứ lúc nào trong quá trình xử lý.

4) Lập trình lồng thư viện đồ họa, chọn hình đặc biệt từ thư viện, thiết lập các tham số liên quan, số lượng xử lý, lồng tự động, tạo quỹ đạo xử lý;

5) Lưu trữ hoàn toàn kho dự trữ áp suất thủy tinh, một khi áp suất cắt của từng độ dày thông số kỹ thuật được nhập và lưu, nó có thể được gọi trực tiếp;

6) Theo dõi thời gian thực và hiển thị đường dẫn xử lý, ghi lại kịp thời tọa độ chuyển động, trạng thái trục, trạng thái I / 0, tự động ghi lại chẩn đoán lỗi và báo động;

7) Nhận nhiều tài liệu xử lý Siêu gói Phần mềm, tệp AUTOCAD DXF, hệ thống có phần mềm chỉnh sửa đồ họa riêng (giống hệt như phương pháp chỉnh sửa của Paul);
8) Lập trình lồng thư viện đồ họa, chọn hình dạng bất thường từ thư viện, thiết lập các tham số liên quan, số lượng xử lý, lồng tự động, tạo quỹ đạo xử lý;

9) The sorting function of DXF class files, including the nearest point, entry point, or by graphics color clockwise, counterclockwise sorting and other options. 9) Chức năng sắp xếp của các tệp lớp DXF, bao gồm điểm gần nhất, điểm vào hoặc theo màu đồ họa theo chiều kim đồng hồ, sắp xếp ngược chiều kim đồng hồ và các tùy chọn khác. Free the switch between single-phase cutting and bidirectional cutting is realized. Miễn phí chuyển đổi giữa cắt một pha và cắt hai chiều được thực hiện.

10) Chức năng định vị quang điện, theo vị trí thực tế và góc lệch, tự động điều chỉnh cắt;

11) Chức năng bù: bù lệch tâm dao, bù bù, bù sân;
12) Tất cả các loại bảo vệ: bao gồm giới hạn mềm và cứng, giới hạn áp suất máy cắt, kiểm soát dừng khẩn cấp bên ngoài, v.v.



Phần mềm tối ưu hóa:

  1. Kết quả tối ưu hóa có thể nhập được thực hiện trong Office
  2. Sơ đồ cắt có thể được tạo và chỉnh sửa bằng tay
  3. Với chức năng sao chép và di động
  4. Chỉnh sửa thủ công trình tự cắt
  5. Sơ đồ cắt có thể được tạo nhanh chóng bởi các chế độ X, Y và Z.
  6. Tối ưu hóa đồng thời nhiều bản vá gốc và nhỏ
  7. Sắp xếp tối ưu hóa mà không giới hạn kích thước
  8. Tối ưu hóa kết quả xoay, quản lý gương, vv
  9. Quản lý ưu tiên để tối ưu hóa cắt kích thước nhỏ
  10. Quản lý ưu tiên tối ưu hóa tấm kính gốc
  11. Chức năng quét mẫu và xử lý đồ họa quét
  12. Quản lý lưu trữ tấm kính gốc
  13. 20 thuật toán tối ưu hóa hiệu quả
  14. Đồ họa cắt có thể được chỉnh sửa
  15. Thiết kế nhãn và in nhãn (nhãn-CÁCH)
  16. Xóa in báo cáo kết quả được tối ưu hóa
  17. Nhập tệp dữ liệu Excel
  18. Quản lý cắt kính thấp và E
  19. Thư viện đồ họa chứa 350 đồ họa tham số, bao gồm tất cả các loại đồ họa thường được sử dụng (Geo-Way)
  20. Hệ thống CAD hai chiều với chức năng xử lý quét bất thường (Cad-Way)
  21. Tự động chuyển đổi tín hiệu số từ hệ thống CNC thành các điểm hình thành đồ họa
  22. Có nhiều lựa chọn ngôn ngữ cho giao diện vận hành phần mềm, bao gồm cả giao diện tiếng Trung.
  23. Theo dõi sự phát triển phần mềm quốc tế mới nhất, cung cấp các phiên bản nâng cấp trong thời gian thực và đạt được các yêu cầu chức năng mới nhất cho khách hàng
