Thông tin chi tiết sản phẩm:
|
| Tên sản xuất: | Dây chuyền cắt kính CNC | Kích thước tải tối đa: | 2600 * 2000 |
|---|---|---|---|
| Kích thước cắt tối đa: | 2600 * 2000 | Độ dày kính: | 3 - 19mm |
| Vôn: | 380v 50Hz 3P | Điều kiện: | Mới |
| Điểm nổi bật: | máy làm kính,máy thủy tinh hai lớp |
||

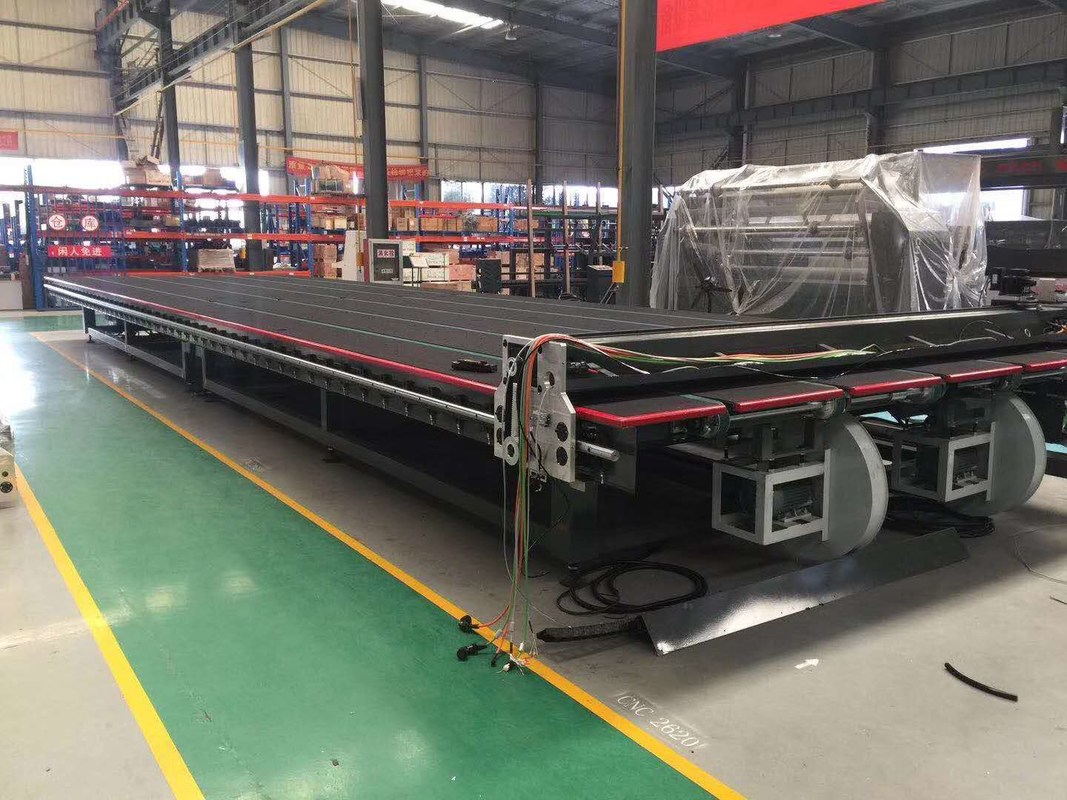

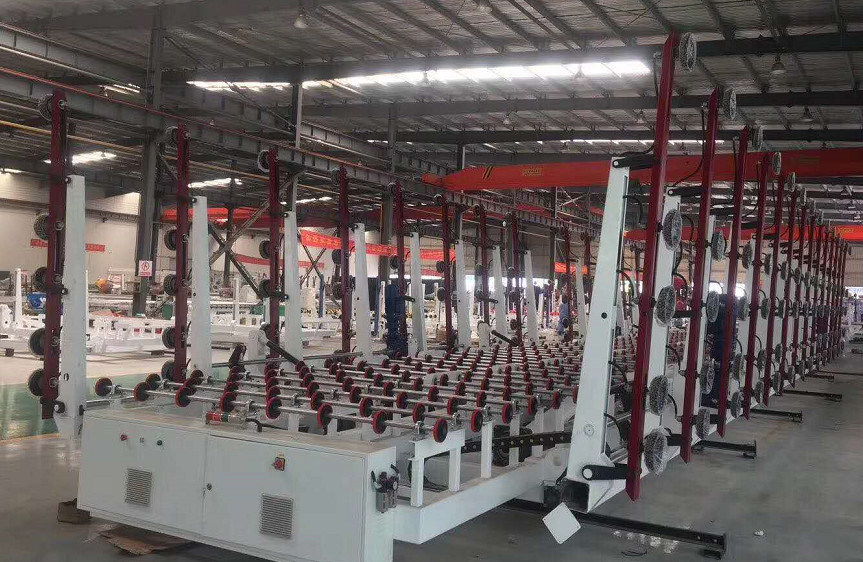

The overall plan of the project: CNC automatic glass cutting line is composed of automatic loading table, automatic cutting table and air-floated breaking table. Kế hoạch tổng thể của dự án: Dây chuyền cắt kính tự động CNC bao gồm bàn tải tự động, bàn cắt tự động và bàn phá vỡ không khí. The automatic glass cutting line is mainly used in the processing of flat glass, which can quickly and accurately load sheets, cut straight-line,special-shaped glass and air-floated mechanical breaking sheets.Work flow is as follows: Loading table uses mechanical turnover, through the vacuum suction cup taking glass sheet from the rack, put down to the loading table. Dây chuyền cắt kính tự động chủ yếu được sử dụng trong chế biến kính phẳng, có thể tải nhanh và chính xác các tấm, cắt các đường thẳng, kính hình đặc biệt và các tấm phá vỡ cơ khí nổi. Lưu lượng dòng chảy như sau: Bảng tải sử dụng cơ khí doanh thu, thông qua cốc hút chân không lấy tấm kính từ giá đỡ, đặt xuống bàn tải. The glass is conveyed to the cutting table through the roller on the loading table and the conveyor belt on the cutting table.The cutter holder on the cutting beam of the cutting machine drives the cutter to move at high speed in X direction and Y direction by servo motor. Kính được chuyển đến bàn cắt thông qua con lăn trên bàn tải và băng chuyền trên bàn cắt. Giá đỡ dao cắt trên dầm của máy cắt giúp dao cắt di chuyển với tốc độ cao theo hướng X và hướng Y động cơ servo. Using Z-axis motor rotation to control the tangent trajectory of tool. Sử dụng động cơ quay trục Z để điều khiển quỹ đạo tiếp tuyến của công cụ. At the same time, the cutter pressure and the depth of the cutter are controlled by analog quantity, and the four axes are operated simultaneously to cut. Đồng thời, áp suất dao cắt và độ sâu của dao cắt được điều khiển bởi đại lượng tương tự, và bốn trục được vận hành đồng thời để cắt. When the cutting is finished, the glass sheet is sent to the air-floated breaking table for breaking through the air cushion formed by the conveyor belt and the breaking table. Khi cắt xong, tấm kính được gửi đến bàn phá vỡ không khí để phá vỡ đệm không khí được hình thành bởi băng chuyền và bàn phá vỡ.
| Độ dày | 3 19mm |
| Cắt chính xác | ± 0,15 |
| Độ chính xác cắt của kính hình đặc biệt | ± 0,20 |
| Cắt nhanh | 0-200m / phút |
| Tốc độ truyền tải | 0-25m / phút |
| Kích thước máy | 9600X2800X900 ± 20 mm |
| Chiều cao bàn làm việc | 900mm ± 20 mm |
| Cân nặng | 2600kg |
| Tổng công suất của thiết bị | 5-8kw |
| Thanh phá vỡ | Loại 1 + 1 |
| Kích thước bảng | 9600x2800x900mm |
| Độ dày kính | 3-19mm |
| Quyền lực | 4kw |
| Chiều cao bàn | 900 + 20 mm |
| Kích cỡ trang | 1500 * 1200mm (Tải một mặt) |
| Kích thước tải tối đa | 2600 x 2000 mm |
| Độ dày tấm kính | 3 ~ 19mm |
| Độ sâu hấp thụ làm việc | 700 mm |
| Tốc độ đi bộ trục X | 5-25m / phút (có thể điều chỉnh) |
| Tốc độ đi bộ trục Y | 8-12 m / phút (có thể điều chỉnh) |
| Tốc độ truyền tải | 5-25m / phút (có thể điều chỉnh) |
| Số cánh tay lật | 8 cánh tay (tải hai bên) |
| Số lượng cánh tay hút đơn | số ba |
| Loại tải | Tải hai mặt |
| Chu kỳ làm việc | 45S (15S cho mỗi vị trí bổ sung) |
| Lắp đặt nguồn điện | AC380V / 50HZ (trường hợp đặc biệt có thể được điều chỉnh theo yêu cầu của khách hàng) |
| Tổng công suất lắp đặt | 5-10 kw |
