Thông tin chi tiết sản phẩm:
|
Tên: | Máy cắt kính tự động | Cắt chính xác: | ≤ ± 0,30mm |
---|---|---|---|
kích thước tối đa: | 3660 × 2750mm | kích thước tối thiểu: | 100 × 100mm |
độ dày kính: | 3 ~ 19mm | Cắt nhanh: | tối đa 100m / phút |
tải tốc độ vận chuyển bảng: | 40m / phút | tải tốc độ nghiêng bàn: | 7m / phút |
Điểm nổi bật: | máy làm kính,máy thủy tinh hai lớp |

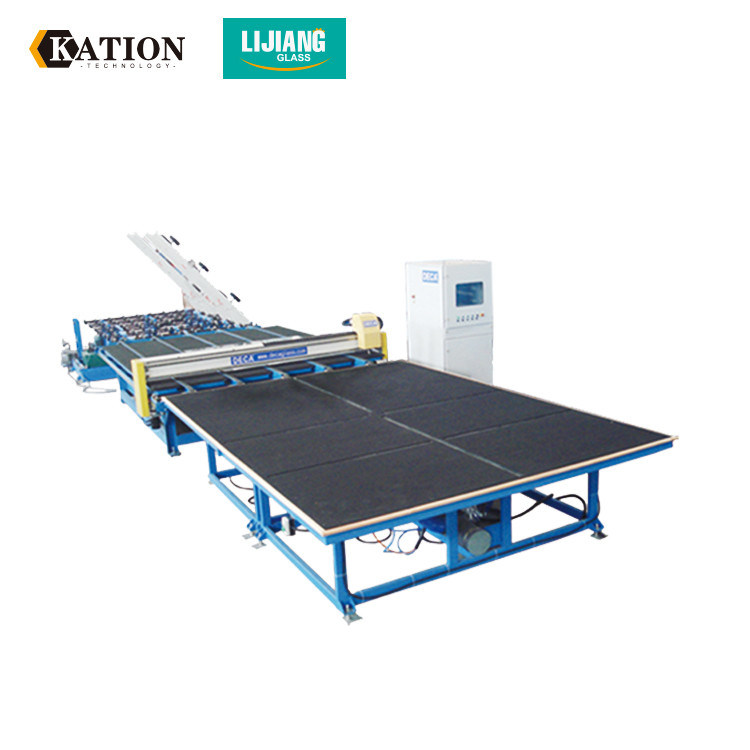

Máy cắt kính tự động dùng trong dây chuyền sản xuất kính rỗng
Máy cắt kính tự độngbao gồm cơ cấu khung gầm, cơ cấu chùm tia, cơ chế bàn làm việc, cơ cấu dao cắt, cơ chế truyền tải, cơ chế định vị quét quang điện và hệ thống điều khiển điện.
Nguyên lý làm việc máy cắt kính tự động
Máy cắt kính tự độngis to convey the cut glass by conveying belt to worktable, automatically input the position of glass through photoelectric scanning system, and then the cutting head with diamond wheel on the cutter holder moves along X and Y directions respectively by program control, cut the sheet. là truyền kính cắt bằng cách chuyển đai tới bàn làm việc, tự động nhập vị trí của kính thông qua hệ thống quét quang điện, và sau đó đầu cắt có bánh xe kim cương trên giá đỡ dao di chuyển dọc theo hướng X và Y tương ứng bằng điều khiển chương trình, cắt tấm. CNC motion controller is used in the control part of the machine, and advanced AC servo motor is used in the drive part. Bộ điều khiển chuyển động CNC được sử dụng trong phần điều khiển của máy và động cơ AC servo tiên tiến được sử dụng trong phần ổ đĩa.
thông số kỹ thuật
cắt chính xác | ≤ ± 0,30mm |
kích thước tối đa | 3660 × 2750mm |
kích thước tối thiểu | 100 × 100mm |
độ dày kính | 3 ~ 19mm |
cắt nhanh | tối đa 100m / phút |
chiều cao bàn làm việc | 930 ± 25 mm |
chiều cao bàn cắt | 4710 × 3250 × 930mm |
kích thước bàn cắt | 1500kg |
tải tốc độ vận chuyển bảng | 40m / phút |
tải tốc độ nghiêng bàn | 7m / phút |
tải bảng khoảng cách về phía trước | 1000mm |
tải kích thước bảng max.absorb | 3660 × 2750mm |
tải bảng kích thước min.absorb | 1800 × 1800mm |
tải kích thước bảng (trạm lẻ) | 6000 × 3900 × 930mm |
max. tối đa thickness of glass packing độ dày của bao bì thủy tinh | 800mm |
chiều cao tối thiểu | 240mm |
phá vỡ kích thước bảng | 4200 × 3000 × 930mm |
đệm khí động cơ | 5,5kw |
áp suất không khí | 0,5--0,8Mpa |
Nguồn cấp | AC380V 50Hz |
tổng công suất | 18,5KW |
